FTV500 Multifunktionsprüfgerät für PV-Anlagen
10.861,00 €
exkl. 19 % MwSt. zzgl. Versandkosten
Art.-Nr.
Gewöhnlich versandfertig in 1-2 Wochen.
Highlights
• Multifunktionsprüfgerät für einphasige, dreiphasige und Multistring-Photovoltaikanlagen bis 1000 V in Betrieb
• 5 Messungen in 1 Gerät: Umwandlungseffizienz, I-U-Kennlinie, Durchgangsprüfung, Isolationsprüfung unter Spannung, Datenlogger
• Alle charakteristischen Parameter gemäß internationaler Normen messen und analysieren
• VNC-Technologie zur Fernüberwachung und Fernsteuerung
• Fernmesseinheit mit Wi-Fi-Übertragung für die Einstrahlung, Umgebungs- und Modul-Temperatur
• Direkte Verwaltung und Erstellung von Prüfberichten über das Gerät

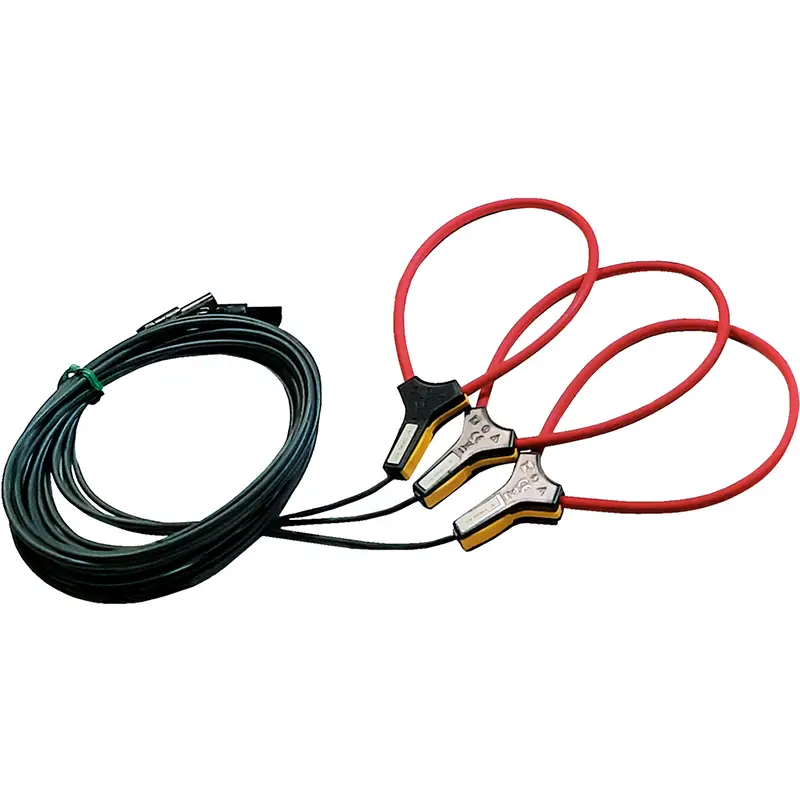

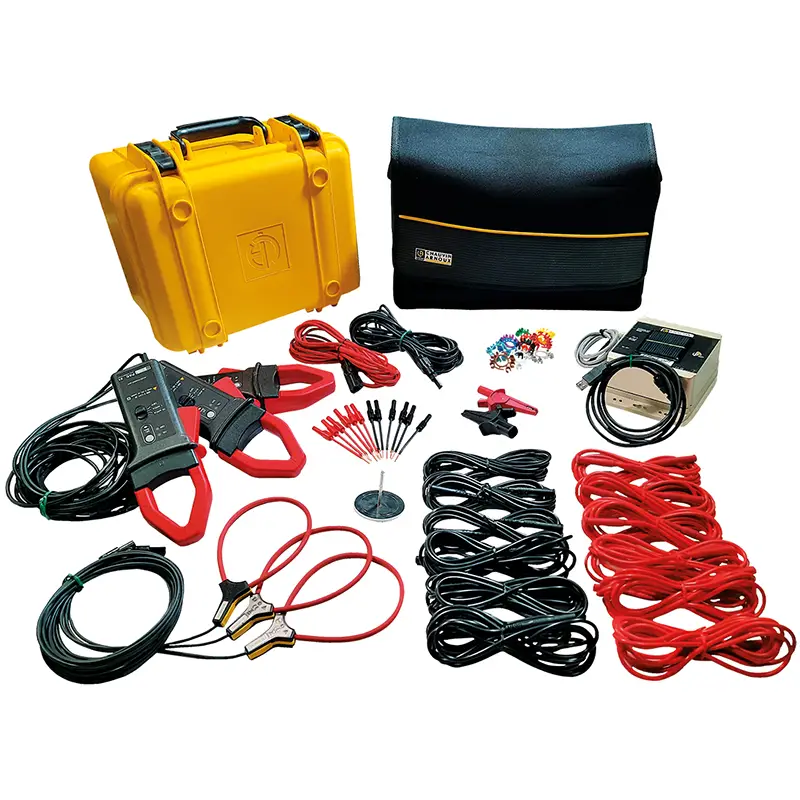

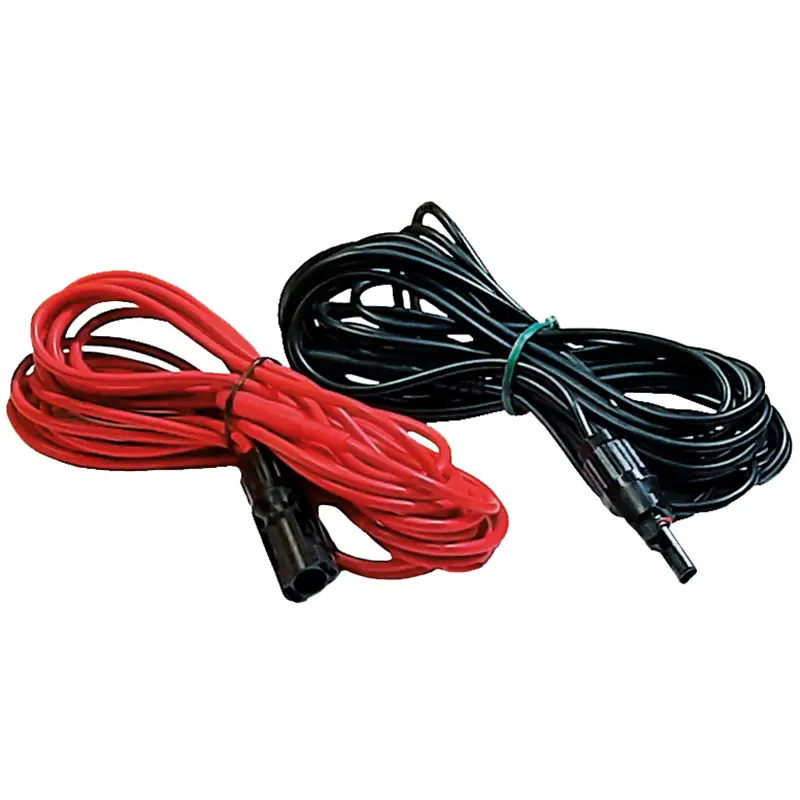

Geliefert mit: 1 Transporttasche, 1 Netz-/Ladegerät, 1 Fernmesseinheit + USB-Netz-/Ladegerät, 3 AC-Stromwandler MiniFlex MA500, 3 DC-Stromzangen PAC500, 6 Messleitungen (3 m), rot/sw, 1 Satz I-V-Messleitungen rot/sw, 2 Krokodilklemmen rot/sw, 6 flexible Anschlussadapter rot/sw, 1 Neigungsmesser, 1 Satz mit 12 farbigen Kennzeichnungsteilen, 1 Konformitätszertifikat, 1 digitale Bedienungsanleitung
10.861,00 €
exkl. 19 % MwSt. zzgl. Versandkosten
Art.-Nr.
Gewöhnlich versandfertig in 1-2 Wochen.
Highlights
• Multifunktionsprüfgerät für einphasige, dreiphasige und Multistring-Photovoltaikanlagen bis 1000 V in Betrieb
• 5 Messungen in 1 Gerät: Umwandlungseffizienz, I-U-Kennlinie, Durchgangsprüfung, Isolationsprüfung unter Spannung, Datenlogger
• Alle charakteristischen Parameter gemäß internationaler Normen messen und analysieren
• VNC-Technologie zur Fernüberwachung und Fernsteuerung
• Fernmesseinheit mit Wi-Fi-Übertragung für die Einstrahlung, Umgebungs- und Modul-Temperatur
• Direkte Verwaltung und Erstellung von Prüfberichten über das Gerät
Geliefert mit: 1 Transporttasche, 1 Netz-/Ladegerät, 1 Fernmesseinheit + USB-Netz-/Ladegerät, 3 AC-Stromwandler MiniFlex MA500, 3 DC-Stromzangen PAC500, 6 Messleitungen (3 m), rot/sw, 1 Satz I-V-Messleitungen rot/sw, 2 Krokodilklemmen rot/sw, 6 flexible Anschlussadapter rot/sw, 1 Neigungsmesser, 1 Satz mit 12 farbigen Kennzeichnungsteilen, 1 Konformitätszertifikat, 1 digitale Bedienungsanleitung
Ressourcen
Mit Display
Ja
Ausführung der Schnittstelle
Wi-Fi
Art der Spannungsversorgung
Batterie/Netz
Messwertspeicher
Ja
Durchgangswiderstand
99 bis 200
Durchgangsmessung Strom
0 bis 250
Kompensation des Messleitungswiderstandes
-
Leerlaufspannungsmessung Uoc
0.5 bis 1000
Kurzschlussstrommessung Isc
250 bis 1200
Isolationswiderstandsmessbereich
0.01 bis 199
Isolationswiderstandsmessung Spannung
1 bis 1000
Fremdspannungserkennung
Ja
Polaritätsprüfung
Ja
Erdschlussmessung
-
Messung Sonneneinstrahlung
Ja
Temperaturmessung
Ja
Modul Datenbank
Ja
Parallelleitungswiderstandsmessung Rp
Ja
Messung des internen Serienwiderstands Rs
Ja
Messung Maximum Power Point (MPP)
Ja
Spitzenleistungsmessung (Ppk)
Ja
Umstellung auf STC
Ja
Umstellung auf NOCT
Ja
Strom-Spannungs-Kurven-Aufzeichnung
Ja
Methode der Strom-Spannungs-Kurven-Aufzeichnung
kapazitiv
Füllfaktormessung (FF)
Ja
Leistungsmessung
AC/DC
Messung des Wechselrichter-Wirkungsgrads
Ja
Leistungsverhältnis (PV)
-
Mit Fernbedienung
-
Schutzart (IP)
IP54
Messkreiskategorie
CAT III
Max. Spannung Messkreiskategorie
-
Länge
340
Breite
300
Höhe
200
Gewicht
-
Gewicht mit Akkupack
3
12-16 Rue Sarah Bernhardt
92600 Asnières-sur-Seine
Frankreich
E-Mail: info@chauvin-arnoux.fr
In Deutschland vertreten durch:
CHAUVIN ARNOUX GmbH
Ohmstr. 1
77694 Kehl
Deutschland
E-Mail: info@chauvin-arnoux.de
Beschreibung
Das FTV500 wurde speziell für Fachleute aus der PV-Branche entwickelt, die mit der Prüfung und Wartung von einphasigen, dreiphasigen und Multistring-Photovoltaikanlagen beteiligt sind.
Dieses 5 in 1 Multifunktionsprüfgerät bietet umfangreiche Messmöglichkeiten:
• Performance Ratio und Wirkungsgrad
• I-U-Kennlinie
• Durchgangsprüfung
• Isolationsprüfung unter Spannung
• Datenlogger
Einstrahlung, Umgebungs- und Modul-Temperatur werden von einer Fernmesseinheit kontinuierlich gespeichert und für die Auswertung über Wifi an den FTV500 gesendet.
Die Bedienung des Gerätes erfolgt direkt über den Touchscreen bzw. ferngesteuert vom Smartphone oder Tablet über WiFi und VNC-Technologie.
Mit einem einfachen Klick erstellt das Gerät nach der Messung, automatisch und ohne PC-Software, fertige Prüfberichte in diversen Formaten.
Stärken
• Multifunktionsprüfgerät für einphasige, dreiphasige und Multistring-Photovoltaikanlagen bis 1000 V in Betrieb
• 5 Messungen in 1 Gerät: Umwandlungseffizienz, I-U-Kennlinie, Durchgangsprüfung, Isolationsprüfung unter Spannung, Datenlogger
• Alle charakteristischen Parameter gemäß internationaler Normen messen und analysieren
• VNC-Technologie zur Fernüberwachung und Fernsteuerung
• Fernmesseinheit mit Wi-Fi-Übertragung für die Einstrahlung, Umgebungs- und Modul-Temperatur
• Direkte Verwaltung und Erstellung von Prüfberichten über das Gerät
