CA 6117 Installationstester
2.205,00 €
exkl. 19 % MwSt. zzgl. Versandkosten
Art.-Nr.
Mehr als 10 Stück sofort verfügbar.
Highlights
• Umfassendes Multifunktionsgerät mit erweiterten Mess- und Auswertefunktionen für anspruchsvolle Prüfungen von Elektroinstallationen nach DIN VDE 0100-600, DIN VDE 0105-100…
• Prüfung von RCD / FI Typ AC, A, B, B+, F, EV im Rampen- oder Impulsmodus, mit und ohne Auslösung
• Leistungsstarker Lithium-Ion-Akku für eine gesteigerte Autonomie mit bis zu 30 Stunden Betriebszeit
• Mit Zusatzmessungen wie selektiver Erdungsmessung mit Zange, Spannung, Strom mit Zange, Leistung, Wellenformen und Oberschwingungen, Spannungsfall
• Strukturierte Speicherung auf 3 Ebenen nach Standort / Raum / Objekt
• Integrierte Sicherungstabelle für Schleifenmessung
• Mit effizienter Kontext-Hilfe zu jeder Messung inkl. Anschlussbildern und Warnhinweisen für noch mehr Sicherheit

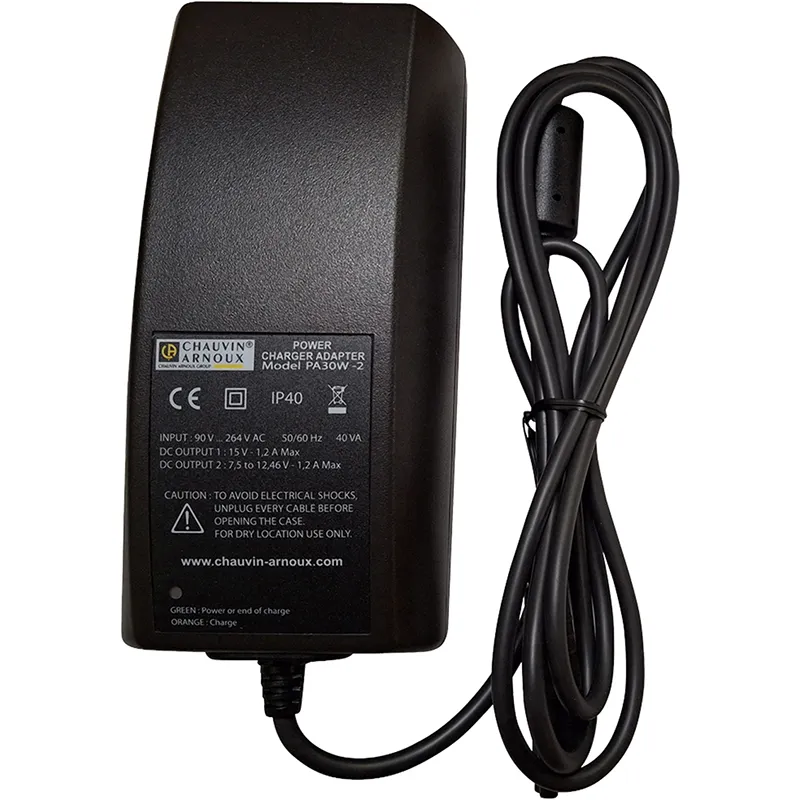

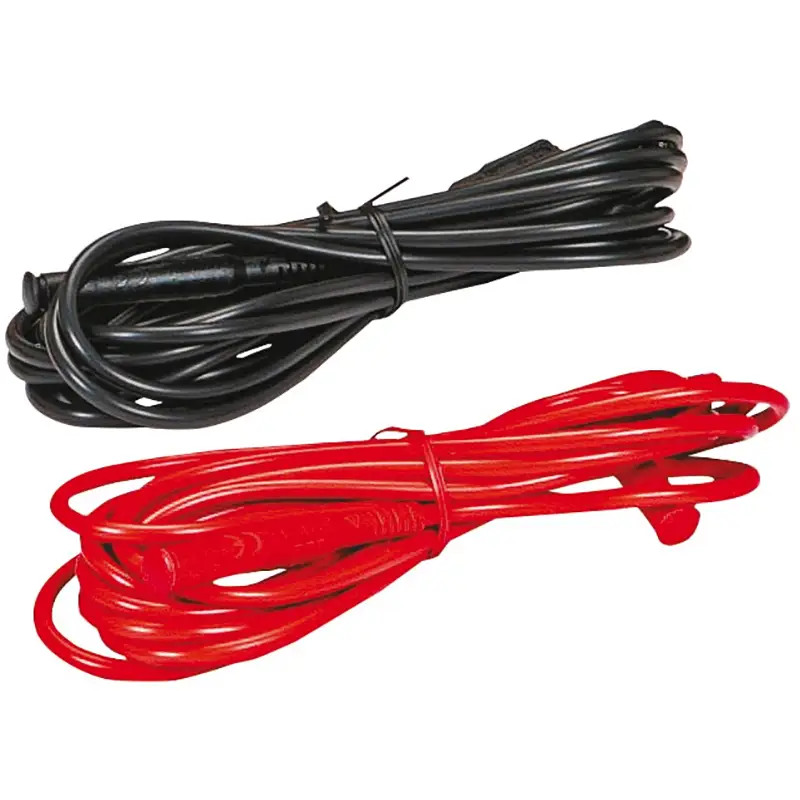

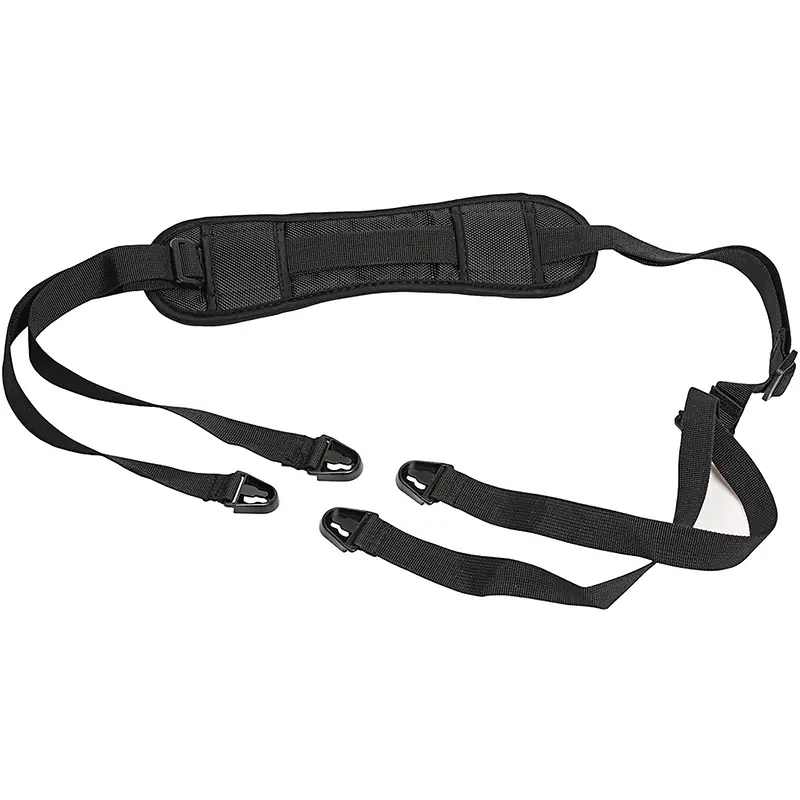

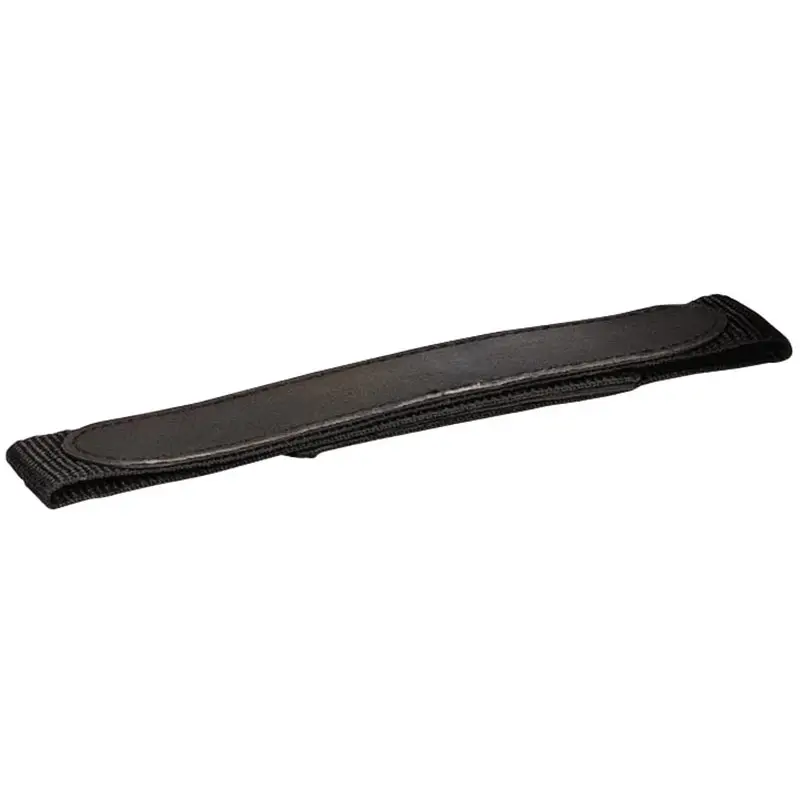

Geliefert mit: 1 Transporttasche, 1 Netzadapter/Ladegerät Typ 2, 1 Akkupack Li-Ion, 1 USB-Kabel A/B 1,80 m mit Ferrit, 1 x 3-polige Messleitung mit 3 Sicherheitsmessleitungen (r+bl+gr), 3 Prüfspitzen Ø 4 mm (r+bl+gr), 3 Krokodilklemmen (r+bl+gr), 2 Sicherheitsmessleitungen 3 m (gewinkelt-gerade, r+sw), 1 x 3-polige Euro-Netzleitung, 1 x 2-polige Euro-Netzleitung, 1 Sonde zur Fernbedienung, 1 Trageschlaufe, 1 Umhängegurt für Freihandbetrieb (4 Punkte), 1 Software ICT auf CD, 1 Bedienungsanleitung auf CD
2.205,00 €
exkl. 19 % MwSt. zzgl. Versandkosten
Art.-Nr.
Mehr als 10 Stück sofort verfügbar.
Highlights
• Umfassendes Multifunktionsgerät mit erweiterten Mess- und Auswertefunktionen für anspruchsvolle Prüfungen von Elektroinstallationen nach DIN VDE 0100-600, DIN VDE 0105-100…
• Prüfung von RCD / FI Typ AC, A, B, B+, F, EV im Rampen- oder Impulsmodus, mit und ohne Auslösung
• Leistungsstarker Lithium-Ion-Akku für eine gesteigerte Autonomie mit bis zu 30 Stunden Betriebszeit
• Mit Zusatzmessungen wie selektiver Erdungsmessung mit Zange, Spannung, Strom mit Zange, Leistung, Wellenformen und Oberschwingungen, Spannungsfall
• Strukturierte Speicherung auf 3 Ebenen nach Standort / Raum / Objekt
• Integrierte Sicherungstabelle für Schleifenmessung
• Mit effizienter Kontext-Hilfe zu jeder Messung inkl. Anschlussbildern und Warnhinweisen für noch mehr Sicherheit
Geliefert mit: 1 Transporttasche, 1 Netzadapter/Ladegerät Typ 2, 1 Akkupack Li-Ion, 1 USB-Kabel A/B 1,80 m mit Ferrit, 1 x 3-polige Messleitung mit 3 Sicherheitsmessleitungen (r+bl+gr), 3 Prüfspitzen Ø 4 mm (r+bl+gr), 3 Krokodilklemmen (r+bl+gr), 2 Sicherheitsmessleitungen 3 m (gewinkelt-gerade, r+sw), 1 x 3-polige Euro-Netzleitung, 1 x 2-polige Euro-Netzleitung, 1 Sonde zur Fernbedienung, 1 Trageschlaufe, 1 Umhängegurt für Freihandbetrieb (4 Punkte), 1 Software ICT auf CD, 1 Bedienungsanleitung auf CD
Ressourcen
Anzeige
graphisch
Grenzwertanzeige
Ja
Isolationswiderstandsmessung
Ja
Isolationswiderstandsmessung mit Rampenfunktion
-
Widerstände von isolierenden Fussböden und Wänden
-
Überspannungsableiterprüfung
Nein
Niederohmmessung
Ja
Niederohmmessung mit Rampenfunktion
-
Erdungsmessung
Ja
Selektive Erdungsmessung
Ja
Erdschleifenmessung
Ja
Spezifische Erdungsmessung
-
Schleifenwiderstand-/impedanzmessung
Ja
Schleifenmessung ohne RCD/FI-Auslösung
Ja
Netzinnenwiderstandsmessung
Ja
Ermittlung Kurzschlussstrom/Überstrom-Schutzeinrichtungen
Ja
RCD/FI-Prüfung
Ja
Kurvenform bei RCD/FI-Prüfung
für Fehlerstromschutzschalter Typ A, F und Typ B, B+
RCD/FI-Prüfung mit ansteigendem Fehlerstrom
Ja
RCD/FI-Analysefunktion
Ja
PRCD Prüfung Typ S, Typ K
-
Prüfen von IMDs und RCMs
-
Messen von Ableitströmen mit Adapter
Ja
Prüfen von E-Ladestationen, Simulation der Fahrzeugstatus
Ja
Drehfeldprüfung
Ja
Strukturierter Messwertspeicher
Ja
Messwertspeicher
Ja
Schnittstelle
Ja
Druckeranschluss
-
Drucker integriert
-
Fernbedienung des Prüfgerätes
Ja
12-16 Rue Sarah Bernhardt
92600 Asnières-sur-Seine
Frankreich
E-Mail: info@chauvin-arnoux.fr
In Deutschland vertreten durch:
CHAUVIN ARNOUX GmbH
Ohmstr. 1
77694 Kehl
Deutschland
E-Mail: info@chauvin-arnoux.de
Beschreibung
Das CA 6117 ist das UNIVERSALGERÄT zum Kontrollieren von elektrischen Anlagen gemäß nationaler und internationaler Normen (IEC 60364-6, NF C 15-100, VDE 100, FD C 16-600 usw.) Es vereint fortschrittliches Design, Ergonomie, einfache Bedienung, Leistungsfähigkeit, Schnelligkeit und Präzision in einem Gerät.
Das für Nullleitersysteme aller Art (TT, TN, IT) geeignete Gerät ist ideal für unterschiedlichste Anwendungsbereiche: Industrie, Dienstleistungssektor, Wohnsektor.
Ergonomie
Das robuste und kompakte CA 6117 zeichnet sich durch ein ausgereiftes Design mit schneller und praktischer Inbetriebnahme aus. Auf der großen farbigen LCD-Grafikanzeige mit Hintergrundbeleuchtung werden alle Ergebnisse übersichtlich dargestellt.
Ein Drehschalter auf der Frontseite des Geräts ermöglicht den direkten Zugriff auf alle Funktionen. Zahlreiche Tonsignale und Anzeigen gestatten eine rasche, normgemäße Interpretation der Ergebnisse. Kontexthilfen für jede Funktion führen den Anwender systematisch Schritt für Schritt oder nur bei Bedarf durch die Verfahren. Im Gerätespeicher können bis zu 1000 Messungen gespeichert werden. Das CA 6117 ist mit einem USB-Anschluss ausgestattet, über den die Daten ausgegeben werden können.
Messungen…
Die gute Leistungsfähigkeit des CA 6117 bietet eine hervorragende Stabilität der Messungen – auch bei gestörter Umgebung in der Industrie. Das Gerät verfügt über alle zur Kontrolle einer elektrischen Anlage erforderlichen Messungen: Durchgang, Widerstand, Isolation, Erdungs- und selektive Erdungsmessung, Schleifenimpedanz, Fehlerströme Typ A und AC. Zusätzlich ermöglicht das CA 6117 das Messen von Spannung, Frequenz, Strom per Zange, Wirkleistung, Oberwellen sowie der Drehfeldrichtung.
Noch besser: In das Gerät wurde ein Sicherungsmodul integriert, das Messungen an Fehlerstrom-Schutzeinrichtungen (RCD) vom Typ B ermöglicht. Damit kann außerdem der Spannungsabfall gemessen werden.
Das CA 6117 wurde in Frankreich unter Anwendung von Ökodesign-Verfahren entwickelt und hergestellt.
Ergebnisanalyse
Die mit dem CA 6117 vorgenommenen Messungen können mit der universellen DataView® Auswertungssoftware verarbeitet werden. DataView® erkennt bei Verbindung mit einem PC automatisch das Gerät und startet das entsprechende Menü. Die auf dem Gerät gespeicherten Daten sowie die Konfigurationsfunktionen können über eine Baumstruktur direkt abgerufen werden.
Es stehen mehrere vordefinierte Berichtsmodelle zur Verfügung, die den Normanforderungen entsprechen.
Zudem kann der Anwender bei Bedarf eigene Modelle erstellen.
Das serienmäßig installierte Softwareprogramm ICT ermöglicht eine vereinfachte und rasche Analyse der gespeicherten Messungen und ist mit folgenden Funktionen bestückt: Datenabruf, Parametereinstellung des Geräts, personalisierte Einrichtung von Messreihen mit Übertragung von Berichten auf das Gerät und Berichtbearbeitung.
Zubehör
Lieferung in Transporttasche mit zahlreichem Zubehör, serienmäßig mit Hand-Trageschlaufe und mit Umhängegurt für freies Arbeiten mit den Händen
