CA 6470N Erdungs- und Erdwiderstandsmesser
1.929,00 €
exkl. 19 % MwSt. zzgl. Versandkosten
Art.-Nr.
Gewöhnlich versandfertig in 1-2 Wochen.
Highlights
• Digitaler Erdungs- und Erdwiderstandsmesser für die komplette Begutachtung von Erdungen

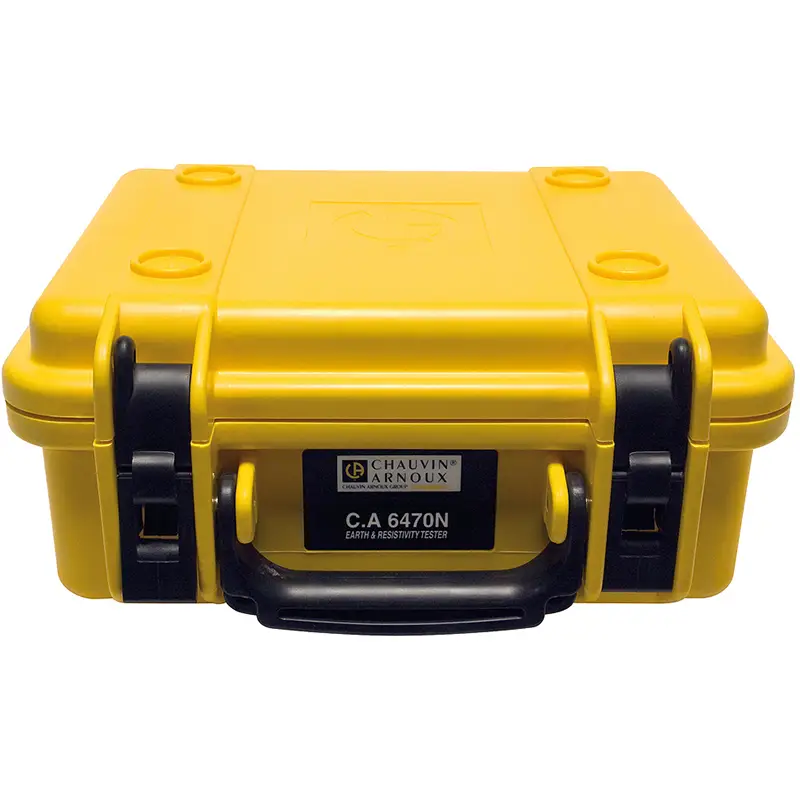

• Robustes stoßgeschütztes Gehäuse mit Deckel für den Einsatz im Gelände
• 4 Prüfgeräte in einem: Erdungswiderstand, Kopplungswiderstand, spezifischer Erdwiderstand, Durchgang
• Automatische oder manuelle Wahl der Messfrequenz zwischen 41 und 512 Hz
• Ermöglicht Messungen auch bei hochohmigen Böden
• Anschlussdiagramme im Deckel und farblich markierte Anschlussbuchsen zur Vermeidung von Fehlern
• Mit Messwertspeicher und USB-Schnittstelle mit Software zum Auslesen und Auswerten der Ergebnisse
Geliefert mit: 1 externes Ladegerät, 1 Netzkabel, 1 Auswertesoftware, 1 USB-Kabel
1.929,00 €
exkl. 19 % MwSt. zzgl. Versandkosten
Art.-Nr.
Gewöhnlich versandfertig in 1-2 Wochen.
Highlights
• Digitaler Erdungs- und Erdwiderstandsmesser für die komplette Begutachtung von Erdungen
• Robustes stoßgeschütztes Gehäuse mit Deckel für den Einsatz im Gelände
• 4 Prüfgeräte in einem: Erdungswiderstand, Kopplungswiderstand, spezifischer Erdwiderstand, Durchgang
• Automatische oder manuelle Wahl der Messfrequenz zwischen 41 und 512 Hz
• Ermöglicht Messungen auch bei hochohmigen Böden
• Anschlussdiagramme im Deckel und farblich markierte Anschlussbuchsen zur Vermeidung von Fehlern
• Mit Messwertspeicher und USB-Schnittstelle mit Software zum Auslesen und Auswerten der Ergebnisse
Geliefert mit: 1 externes Ladegerät, 1 Netzkabel, 1 Auswertesoftware, 1 USB-Kabel
Ressourcen
Anzeige
digital
Interner Speicher
Ja
Druckeranschluss
-
Drucker integriert
-
Grenzwertanzeige
-
Niederohmmessung
Ja
Selektive Erdungsmessung
-
Erdschleifenmessung
-
Spezifische Erdungsmessung
Ja
Messen von Ableitströmen mit Adapter
-
Schnittstelle
Ja
Bluetooth-Schnittstelle
-
Messwertspeicher
Ja
Testspannung
-
Teststrom
-
Testfrequenz
128 bis 513
Schutzart (IP)
-
12-16 Rue Sarah Bernhardt
92600 Asnières-sur-Seine
Frankreich
E-Mail: info@chauvin-arnoux.fr
In Deutschland vertreten durch:
CHAUVIN ARNOUX GmbH
Ohmstr. 1
77694 Kehl
Deutschland
E-Mail: info@chauvin-arnoux.de
Beschreibung
Erdungs-, Widerstands-, Durchgangs- und Kopplungswiderstandsmesser
Bei diesem ergonomischen, kompletten und mit hoher Genauigkeit messenden Gerät können alle Messungen über einen im Bedienfeld integrierten Drehschalter eingestellt werden.
Der robuste und stoßgeschützte CA 6470N ist kompakt und für den Einsatz vor Ort geeignet.
Der Anschluss der Erder wurde durch eine farbliche Kennzeichnung der Anschluss-Klemmen vereinfacht.
Der CA 6470N verfügt über eine beleuchtete LCD-Anzeige und einen Akku, der über ein externes, ans Netz oder einen Zigarettenanzünder eines Fahrzeugs angeschlossenes Ladegerät aufgeladen werden kann.
Er ist mit einer Funktion zur automatischen oder manuellen Speicherung der Messwerte versehen.
Über einen USB-Ausgang können Daten mit der Software Ground Tester Transfer zur Verarbeitung auf einen Computer übertragen werden.
Leistungen
Der CA 6470N bietet dank der Messung mit dem 4-Pol-Verfahren eine bis zu 10mal höhere Messgenauigkeit. Mit diesem Verfahren können niedrige Erdungswiderstände gemessen werden und es ist damit besonders für Industrieanwender, z. B. Energieversorger, geeignet.
Der CA 6470N liefert garantiert zuverlässige Messungen:
• durch die Verwendung klassischer Messverfahren mit Erdern
• durch eine Selbstdiagnose vor jeder Messung, bei der mögliche Fehler (schlechte Verbindung oder Störsignale), die zur Verfälschung der Messung führen können, angezeigt werden
• durch große Messbereiche: 0,001 Ω bis 100 kΩ
• durch eine Einstellung der Messfrequenz zwischen 41 Hz und 512 Hz
Berechnungsfunktionen für Experten:
• zur Berechnung des Erdkopplungswiderstands werden einfach die drei notwendigen Messungen nacheinander ausgeführt und das Gerät berechnet automatisch den Kopplungskoeffizienten
• zur Berechnung des spezifischen Bodenwiderstands. Die Programmierung der Messabstände ermöglicht eine automatische Berechnung von R nach dem Wenner- oder dem Schlumberger-Verfahren.
Technische Daten
• Stromversorgung: NiMH-Akku mit externem Ladegerät
• Schutzart: IP53
• Erfüllt IEC 61557 -1, -4 und -5
• Installationskategorie: IEC 61010 CAT IV 50 V
• Abmessungen: 272 x 250 x 128 mm; Gewicht: 3 kg
