CA 6471 Erdungs- und Erdwiderstandsmesser
2.820,00 €
exkl. 19 % MwSt. zzgl. Versandkosten
Art.-Nr.
Highlights
• Digitaler Erdungs- und Erdwiderstandsmesser für die komplette Begutachtung von Erdungen
• Robustes stoßgeschütztes Gehäuse mit Deckel für den Einsatz im Gelände
• 5 Prüfgeräte in einem: Erdungswiderstand, Kopplungswiderstand, spezifischer Erdwiderstand, Durchgang, selektiver Erdungswiderstand
• Automatische oder manuelle Wahl der Messfrequenz zwischen 41 und 512 Hz
• Selektive Erdungsmessung mit 1 Zangenstromwandler und Messung des Erdschleifenwiderstands mit 2 Zangenstromwandlern ohne Erdspieße
• Anschlussdiagramme im Deckel und farblich markierte Anschlussbuchsen zur Vermeidung von Fehlern
• Mit Messwertspeicher und USB-Schnittstelle mit Software zum Auslesen und Auswerten der Ergebnisse
Geliefert mit: 1 externes Ladegerät, 1 Netzkabel, 1 Auswertesoftware, 1 USB-Kabel, 2 Zangenstromwandler C182 (Ø 52 mm) mit Messleitungen, 1 Transporttasche
2.820,00 €
exkl. 19 % MwSt. zzgl. Versandkosten
Art.-Nr.
Highlights
• Digitaler Erdungs- und Erdwiderstandsmesser für die komplette Begutachtung von Erdungen
• Robustes stoßgeschütztes Gehäuse mit Deckel für den Einsatz im Gelände
• 5 Prüfgeräte in einem: Erdungswiderstand, Kopplungswiderstand, spezifischer Erdwiderstand, Durchgang, selektiver Erdungswiderstand
• Automatische oder manuelle Wahl der Messfrequenz zwischen 41 und 512 Hz
• Selektive Erdungsmessung mit 1 Zangenstromwandler und Messung des Erdschleifenwiderstands mit 2 Zangenstromwandlern ohne Erdspieße
• Anschlussdiagramme im Deckel und farblich markierte Anschlussbuchsen zur Vermeidung von Fehlern
• Mit Messwertspeicher und USB-Schnittstelle mit Software zum Auslesen und Auswerten der Ergebnisse
Geliefert mit: 1 externes Ladegerät, 1 Netzkabel, 1 Auswertesoftware, 1 USB-Kabel, 2 Zangenstromwandler C182 (Ø 52 mm) mit Messleitungen, 1 Transporttasche
Ressourcen
Messwertspeicher
Ja
Anzeige
digital
Niederohmmessung
Ja
Schnittstelle
Ja
Selektive Erdungsmessung
Ja
Erdschleifenmessung
Nein
Spezifische Erdungsmessung
Ja
Druckeranschluss
Nein
Grenzwertanzeige
Nein
Bluetooth-Schnittstelle
Nein
Schutzart (IP)
-
Interner Speicher
Ja
Drucker integriert
Nein
Messen von Ableitströmen mit Adapter
Ja
Testspannung
-
Teststrom
-
Testfrequenz
41 bis 513
Beschreibung
Erdungsmesser, selektive Erdungsmessung, spezif. Bodenwiderstand, Erdkopplung und Durchgang
Bei diesem ergonomischen, kompletten und mit hoher Genauigkeit messenden Gerät können alle Messungen über einen im Bedienfeld integrierten Drehschalter eingestellt werden.
Der robuste und stoßgeschützte C.A 6471 ist kompakt und für den Einsatz vor Ort geeignet.
Der Anschluss der Erder wurde durch eine farbliche Kennzeichnung der vier Anschluss-Klemmen vereinfacht.

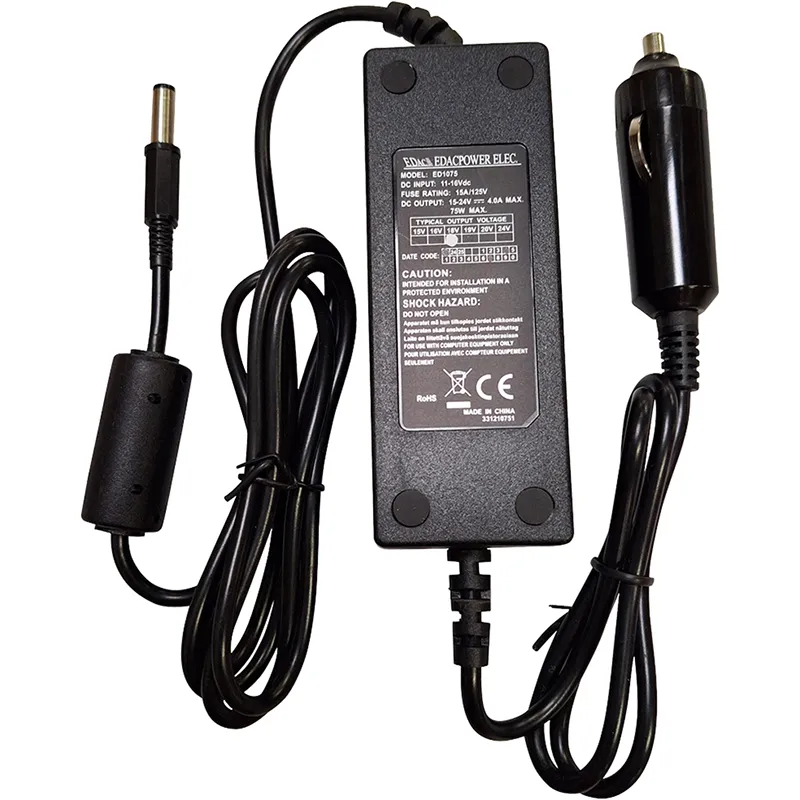

Der C.A 6471 verfügt über eine beleuchtete LCD-Anzeige und einen Akku, der über ein externes, ans Netz oder einen Zigarettenanzünder eines Fahrzeugs angeschlossenes Ladegerät aufgeladen werden kann.

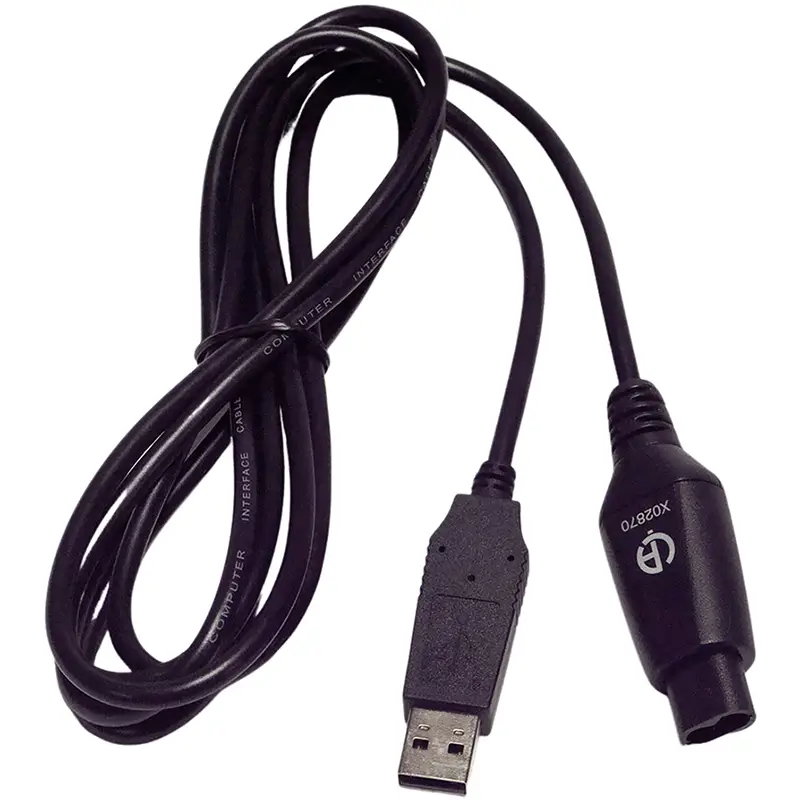

Er ist mit einer Funktion zur automatischen oder manuellen Speicherung der Messwerte versehen. Über einen USB-Ausgang können Daten mit der Software Ground Tester Transfer zur Verarbeitung auf einen Computer übertragen werden.
Der C.A 6471 liefert garantiert zuverlässige Messungen:
• durch die Verwendung klassischer Messverfahren mit Erdern- durch eine Selbstdiagnose vor jeder Messung, bei der mögliche Fehler (schlechte Verbindung oder Störsignale), die zur Verfälschung der Messung führen können, angezeigt werden
• durch große Messbereiche: 0,001 Ω bis 100 kΩ
• durch Einstellung der Messfrequenz zwischen 41 Hz und 512 Hz (3- oder 4-Leiter-Verfahren)
Berechnungsfunktionen für Experten:
• zur Berechnung des Erdkopplungswiderstands werden einfach die drei notwendigen Messungen nacheinander ausgeführt und das Gerät berechnet automatisch den Kopplungskoeffizienten
• zur Berechnung des spezifischen Bodenwiderstands. Die Programmierung der Messabstände ermöglicht eine automatische Berechnung von R nach dem Wenner- oder dem Schlumberger-Verfahren.
Technische Daten
• Stromversorgung: NiMH-Akku mit externem Ladegerät
• Schutzart: IP53
• Erfüllt IEC 61557 -1, -4 und -5
• Installationskategorie: IEC 61010 CAT IV 50 V
• Abmessungen: 272 x 250 x 128 mm; Gewicht: 3 kg
