CA 6505 Isolationsmesser 5 kV
2.858,00 €
exkl. 19 % MwSt. zzgl. Versandkosten
Art.-Nr.
Gewöhnlich versandfertig in 1-2 Wochen.
Highlights
• Robuster Isolationsmesser für anspruchsvolle Einsätze zur Messung sehr hoher Isolationswiderstände bis 10 TΩ mit Prüfspannungen bis 5 kV
• Großes beleuchtetes LCD-Display mit digitaler Anzeige und Analog-Bargraph
• Automatische Berechnung der Isolationsqualitätsparameter (DAR, PI)
• Mit 4 festen und einer einstellbaren Prüfspannung von 40 V bis 5100 V
• Einstellbare Prüfdauer zur verbesserten Beurteilung einer Isolierung bei länger anliegenden Prüfspannungen
Geliefert mit: 1 Transporttasche, 2 Sicherheits-Hochspannungsleitungen mit HS-Stecker und HS-Krokodilklemme (rot/blau, 3m), 1 geschützte Sicherheits-Hochspannungsleitun mit HS-Stecker mit Rückkontakt und HS-Krokodilklemme (schwarz, 3m), 1 geschützte Sicherheits-Hochspannungsleitung mit HS-Stecker und HS-Stecker mit Rückkontakt (blau, 35cm), 1 Netzanschlusskabel 1,8 m, 1 USB-Stick mit Bedienungsanleitungen
2.858,00 €
exkl. 19 % MwSt. zzgl. Versandkosten
Art.-Nr.
Gewöhnlich versandfertig in 1-2 Wochen.
Highlights
• Robuster Isolationsmesser für anspruchsvolle Einsätze zur Messung sehr hoher Isolationswiderstände bis 10 TΩ mit Prüfspannungen bis 5 kV
• Großes beleuchtetes LCD-Display mit digitaler Anzeige und Analog-Bargraph
• Automatische Berechnung der Isolationsqualitätsparameter (DAR, PI)
• Mit 4 festen und einer einstellbaren Prüfspannung von 40 V bis 5100 V
• Einstellbare Prüfdauer zur verbesserten Beurteilung einer Isolierung bei länger anliegenden Prüfspannungen
Geliefert mit: 1 Transporttasche, 2 Sicherheits-Hochspannungsleitungen mit HS-Stecker und HS-Krokodilklemme (rot/blau, 3m), 1 geschützte Sicherheits-Hochspannungsleitun mit HS-Stecker mit Rückkontakt und HS-Krokodilklemme (schwarz, 3m), 1 geschützte Sicherheits-Hochspannungsleitung mit HS-Stecker und HS-Stecker mit Rückkontakt (blau, 35cm), 1 Netzanschlusskabel 1,8 m, 1 USB-Stick mit Bedienungsanleitungen
Ressourcen
Anzeige
analog/digital
Analoge Balkenanzeige
Ja
Stromversorgung
Netzbetrieb
Hintergrundbeleuchtung der LC-Anzeige
Ja
Isolationswiderstandsmessbereich
0.01 bis 10000000
Nennprüfspannung 100 V
Nein
Nennprüfspannung 250 V
Nein
Nennprüfspannung 500 V
Ja
Nennprüfspannung 1000 V
Ja
Nennprüfspannung 2500 V
Ja
Nennprüfspannung 5000 V
Ja
Nennprüfspannung 10 kV
-
Nennprüfspannung 15 kV
-
Nennprüfspannung einstellbar
Ja
Nennprüfspannung einstellbar mit Rampenfunktion
Nein
Niederohmmessung
Nein
Spannungsmessung
Ja
Überspannungsableiterprüfung
Ja
Messwertspeicher
Nein
Fremdspannungserkennung im OFF-Zustand
Ja
Momentanwertspeicher (Data Hold)
Ja
Schnittstelle
Nein
12-16 Rue Sarah Bernhardt
92600 Asnières-sur-Seine
Frankreich
E-Mail: info@chauvin-arnoux.fr
In Deutschland vertreten durch:
CHAUVIN ARNOUX GmbH
Ohmstr. 1
77694 Kehl
Deutschland
E-Mail: info@chauvin-arnoux.de
Beschreibung

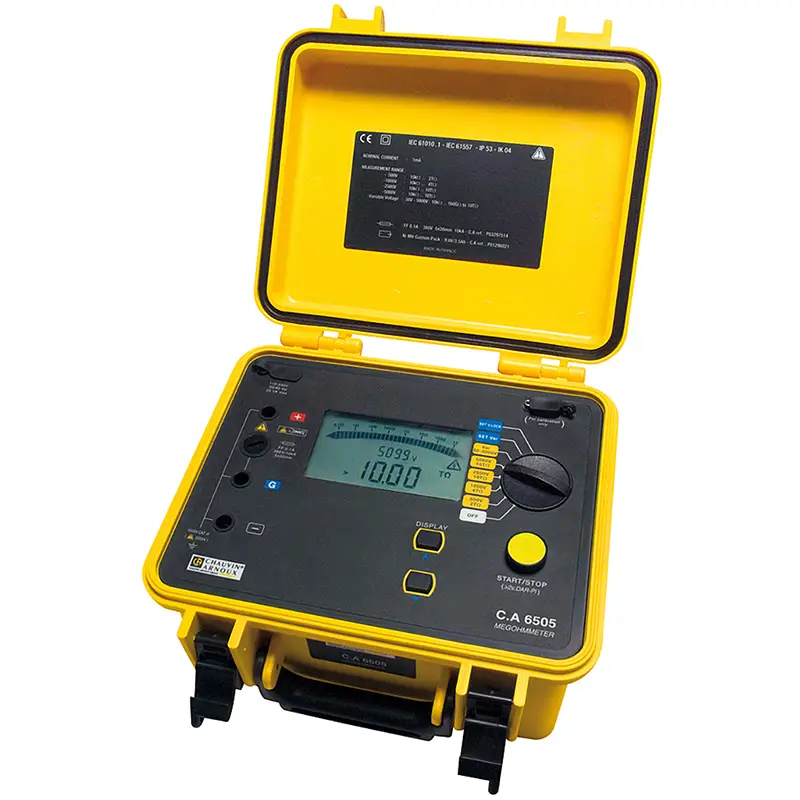

Mit dem Megohmmeter CA 6505 für 5 kV können auf einfache Weise Messungen zur Steuerung und Wartung industrieller Anlagen erfolgen.
Der CA 6505 wird in einem robusten Baustellengehäuse geliefert und ermöglicht sehr präzise, fachmännische Isolationsmessungen.
Nach dem Anschließen sind sofort Messungen der Spannung, Frequenz, Kapazität und Stromstärke der Anlagen oder Prüflinge möglich.
Technische Daten
• Prüfspannung: vorgegeben 500/1000/2500/5000 V DC oder variabel 40 V bis 5100 V DC
• Messbereich: 10 kΩ bis 10 TΩ
• Programmierbare Messdauer
• Berechnung der DAR- und PI-Werte zur Isolationsqualität
• Messung von Spannung, Kapazität und Fehlerstrom
• LCD-Anzeige mit Bargraph
• Stromversorgung über NiMH-Akku
• Erfüllt IEC 61557
• Schutzart: IP53
• Installationskategorie: IEC 61010 1000 V CAT III
• Abmessungen: 270 x 250 x 180 mm; Gewicht: 4,3 kg
