CA 6549 Isolationsmesser 5 kV
4.471,00 €
exkl. 19 % MwSt. zzgl. Versandkosten
Art.-Nr.
Noch 1 Stück sofort verfügbar.
Highlights
• Robuster Isolationsmesser für anspruchsvolle Einsätze zur Messung sehr hoher Isolationswiderstände bis 10 TΩ mit Prüfspannungen bis 5 kV
• Großes beleuchtetes Grafik-Display mit digitaler Anzeige und Analog-Bargraph
• Automatische Berechnung der Isolationsqualitätsparameter (DAR, PI, DD)
• Mit 4 festen und einer einstellbaren Prüfspannung von 40 V bis 5100 V
• Kurvenzeichnung R(T): Automatische Speicherung von Messwerten bei Prüfungen mit programmierter Dauer und sofortige Anzeige der Kurve auf dem Display
• Integrierter Messwertspeicher und RS232-Schnittstelle für PC-Software zum Auslesen des Speichers und zur Kurvenanzeige
• Zusatzfunktion „Ansteigende Spannungsrampe“ für eine bessere Beurteilung der Isolationsqualität

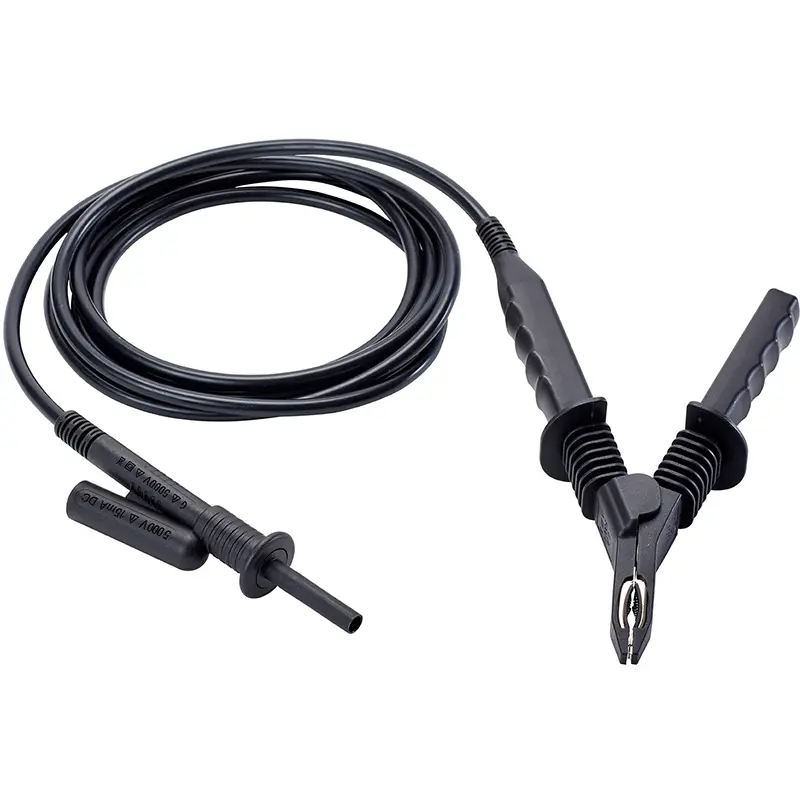

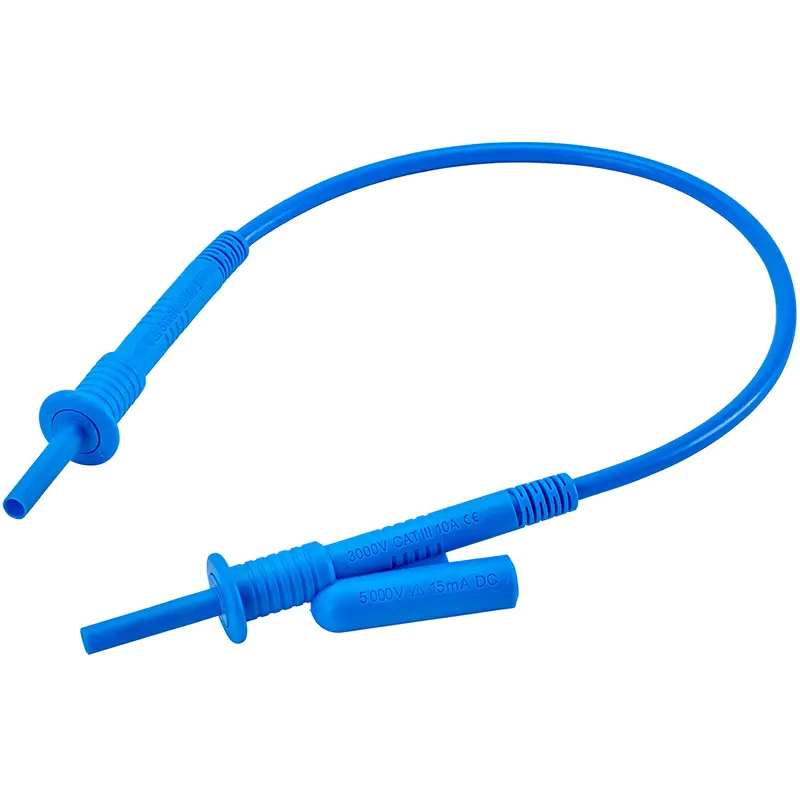

Geliefert mit: 1 Transporttasche, 2 Sicherheits-Hochspannungsleitungen mit HS-Stecker und HS-Krokodilklemme (rot/blau, 3m), 1 geschützte Sicherheits-Hochspannungsleitun mit HS-Stecker mit Rückkontakt und HS-Krokodilklemme (schwarz, 3m), 1 geschützte Sicherheits-Hochspannungsleitung mit HS-Stecker und HS-Stecker mit Rückkontakt (blau, 35cm), 1 Netzanschlusskabel 1,8 m, 1 Anschlusskabel USB-A / USB-B, 1 USB-Stick mit Bedienungsanleitungen und Software MEG
4.471,00 €
exkl. 19 % MwSt. zzgl. Versandkosten
Art.-Nr.
Noch 1 Stück sofort verfügbar.
Highlights
• Robuster Isolationsmesser für anspruchsvolle Einsätze zur Messung sehr hoher Isolationswiderstände bis 10 TΩ mit Prüfspannungen bis 5 kV
• Großes beleuchtetes Grafik-Display mit digitaler Anzeige und Analog-Bargraph
• Automatische Berechnung der Isolationsqualitätsparameter (DAR, PI, DD)
• Mit 4 festen und einer einstellbaren Prüfspannung von 40 V bis 5100 V
• Kurvenzeichnung R(T): Automatische Speicherung von Messwerten bei Prüfungen mit programmierter Dauer und sofortige Anzeige der Kurve auf dem Display
• Integrierter Messwertspeicher und RS232-Schnittstelle für PC-Software zum Auslesen des Speichers und zur Kurvenanzeige
• Zusatzfunktion „Ansteigende Spannungsrampe“ für eine bessere Beurteilung der Isolationsqualität
Geliefert mit: 1 Transporttasche, 2 Sicherheits-Hochspannungsleitungen mit HS-Stecker und HS-Krokodilklemme (rot/blau, 3m), 1 geschützte Sicherheits-Hochspannungsleitun mit HS-Stecker mit Rückkontakt und HS-Krokodilklemme (schwarz, 3m), 1 geschützte Sicherheits-Hochspannungsleitung mit HS-Stecker und HS-Stecker mit Rückkontakt (blau, 35cm), 1 Netzanschlusskabel 1,8 m, 1 Anschlusskabel USB-A / USB-B, 1 USB-Stick mit Bedienungsanleitungen und Software MEG
Ressourcen
Stromversorgung
Netzbetrieb
Messwertspeicher
Ja
Anzeige
analog/digital
Isolationswiderstandsmessbereich
0.03 bis 10000000
Niederohmmessung
Nein
Schnittstelle
Ja
Momentanwertspeicher (Data Hold)
Ja
Hintergrundbeleuchtung der LC-Anzeige
Ja
Überspannungsableiterprüfung
Ja
Analoge Balkenanzeige
Ja
Nennprüfspannung 100 V
Nein
Nennprüfspannung 1000 V
Ja
Nennprüfspannung 250 V
Nein
Nennprüfspannung 2500 V
Ja
Nennprüfspannung 500 V
Ja
Nennprüfspannung 5000 V
Ja
Nennprüfspannung einstellbar
Ja
Spannungsmessung
Ja
Nennprüfspannung einstellbar mit Rampenfunktion
Ja
Fremdspannungserkennung im OFF-Zustand
Ja
Nennprüfspannung 10 kV
Nein
Nennprüfspannung 15 kV
Nein
12-16 Rue Sarah Bernhardt
92600 Asnières-sur-Seine
Frankreich
E-Mail: info@chauvin-arnoux.fr
In Deutschland vertreten durch:
CHAUVIN ARNOUX GmbH
Ohmstr. 1
77694 Kehl
Deutschland
E-Mail: info@chauvin-arnoux.de
Beschreibung
Digitaler Isolationsmesser für 5000 V

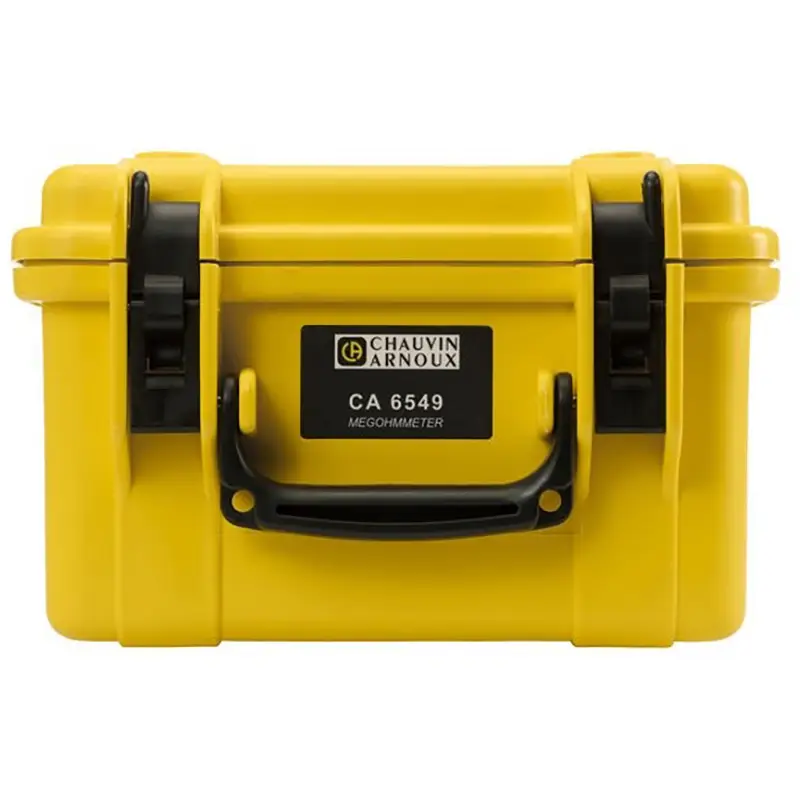

Das Megohmmeter CA 6549 im baustellentauglichen Gehäuse bietet eine quantitative und qualitative Analyse der Isolation auf großer beleuchteter Grafik-Anzeige.
Technische Daten
• Umfassender Messbereich: 10 kΩ bis 10 TΩ
• 4 vorgegebene Prüfspannungen: 500, 1000, 2500 und 5000 V
• Prüfspannung von 40 V bis 5100 V in 10 V- bzw. 100 V-Schritten einstellbar
• Betriebsart Spannungsrampe: in der Anzeige sichtbare Messkurve R (Utest) und automatische Berechnung der Neigung in ppm/V
• Automatische Berechnung der Qualitätskriterien DAR, PI und DD
• Einstellbare Prüfdauer und direkte Darstellung der Verlaufskurve R(t) auf der Anzeige
• Nach der Messung mit Angabe der Messtemperatur t° Berechnung des Widerstands bezogen auf eine andere Temperatur t° (Bezugstemperatur) für eine präzise und zuverlässige Prüfung der Isolation
• Zahlreiche Funktionen: Begrenzung der Prüfspannung auf ungefährliche Werte, Smooth, programmierbare Alarme usw.
• Speicher für mehrere Messwerte
• USB-Schnittstelle für Anschluss an Computer und sehr kompakten seriellen Drucker
• Stromversorgung: NiMH-Akkus für ca. einen Monat Betriebsdauer bei 10 DAR- und 5 PI-Messungen pro Tag
• Installationskategorie: IEC 61010-1 CAT III 1000 V oder CAT I 2500 V und IEC 61557
• Abmessungen: 270 x 250 x 180 mm; Gewicht: 4,3 kg
