CA 6547 Isolationsmesser 5 kV
4.029,00 €
exkl. 19 % MwSt. zzgl. Versandkosten
Art.-Nr.
Gewöhnlich versandfertig in 1-2 Wochen.
Highlights
• Robuster Isolationsmesser für anspruchsvolle Einsätze zur Messung sehr hoher Isolationswiderstände bis 10 TΩ mit Prüfspannungen bis 5 kV
• Großes beleuchtetes LCD-Display mit digitaler Anzeige und Analog-Bargraph
• Automatische Berechnung der Isolationsqualitätsparameter (DAR, PI, DD)
• Mit 4 festen und einer einstellbaren Prüfspannung von 40 V bis 5100 V
• Einstellbare Prüfdauer zur verbesserten Beurteilung einer Isolierung bei länger anliegenden Prüfspannungen
• Kurvenzeichnung R(T): Automatische Speicherung von Messwerten bei Prüfungen mit programmierter Dauer
• Integrierter Messwertspeicher und RS232-Schnittstelle für PC-Software zum Auslesen des Speichers und zur Kurvenanzeige
Geliefert mit: 1 Transporttasche, 2 Sicherheits-Hochspannungsleitungen mit HS-Stecker und HS-Krokodilklemme (rot/blau, 3m), 1 geschützte Sicherheits-Hochspannungsleitun mit HS-Stecker mit Rückkontakt und HS-Krokodilklemme (schwarz, 3m), 1 geschützte Sicherheits-Hochspannungsleitung mit HS-Stecker und HS-Stecker mit Rückkontakt (blau, 35cm), 1 Netzanschlusskabel 1,8 m, 1 Anschlusskabel USB-A / USB-B, 8 vereinfachte Bedienungsanleitungen, 1 USB-Stick mit Bedienungsanleitungen und Software MEG
4.029,00 €
exkl. 19 % MwSt. zzgl. Versandkosten
Art.-Nr.
Gewöhnlich versandfertig in 1-2 Wochen.
Highlights
• Robuster Isolationsmesser für anspruchsvolle Einsätze zur Messung sehr hoher Isolationswiderstände bis 10 TΩ mit Prüfspannungen bis 5 kV
• Großes beleuchtetes LCD-Display mit digitaler Anzeige und Analog-Bargraph
• Automatische Berechnung der Isolationsqualitätsparameter (DAR, PI, DD)
• Mit 4 festen und einer einstellbaren Prüfspannung von 40 V bis 5100 V
• Einstellbare Prüfdauer zur verbesserten Beurteilung einer Isolierung bei länger anliegenden Prüfspannungen
• Kurvenzeichnung R(T): Automatische Speicherung von Messwerten bei Prüfungen mit programmierter Dauer
• Integrierter Messwertspeicher und RS232-Schnittstelle für PC-Software zum Auslesen des Speichers und zur Kurvenanzeige
Geliefert mit: 1 Transporttasche, 2 Sicherheits-Hochspannungsleitungen mit HS-Stecker und HS-Krokodilklemme (rot/blau, 3m), 1 geschützte Sicherheits-Hochspannungsleitun mit HS-Stecker mit Rückkontakt und HS-Krokodilklemme (schwarz, 3m), 1 geschützte Sicherheits-Hochspannungsleitung mit HS-Stecker und HS-Stecker mit Rückkontakt (blau, 35cm), 1 Netzanschlusskabel 1,8 m, 1 Anschlusskabel USB-A / USB-B, 8 vereinfachte Bedienungsanleitungen, 1 USB-Stick mit Bedienungsanleitungen und Software MEG
Ressourcen
Anzeige
analog/digital
Analoge Balkenanzeige
Ja
Stromversorgung
Netzbetrieb
Hintergrundbeleuchtung der LC-Anzeige
Ja
Isolationswiderstandsmessbereich
0.03 bis 10000000
Nennprüfspannung 100 V
Nein
Nennprüfspannung 250 V
Nein
Nennprüfspannung 500 V
Ja
Nennprüfspannung 1000 V
Ja
Nennprüfspannung 2500 V
Ja
Nennprüfspannung 5000 V
Ja
Nennprüfspannung 10 kV
-
Nennprüfspannung 15 kV
-
Nennprüfspannung einstellbar
Ja
Nennprüfspannung einstellbar mit Rampenfunktion
Nein
Niederohmmessung
Nein
Spannungsmessung
Ja
Überspannungsableiterprüfung
Ja
Messwertspeicher
Ja
Fremdspannungserkennung im OFF-Zustand
Ja
Momentanwertspeicher (Data Hold)
Ja
Schnittstelle
Ja
12-16 Rue Sarah Bernhardt
92600 Asnières-sur-Seine
Frankreich
E-Mail: info@chauvin-arnoux.fr
In Deutschland vertreten durch:
CHAUVIN ARNOUX GmbH
Ohmstr. 1
77694 Kehl
Deutschland
E-Mail: info@chauvin-arnoux.de
Beschreibung
Digitale Isolationsmesser für 5000 V – Speicherung und Datenübertragung

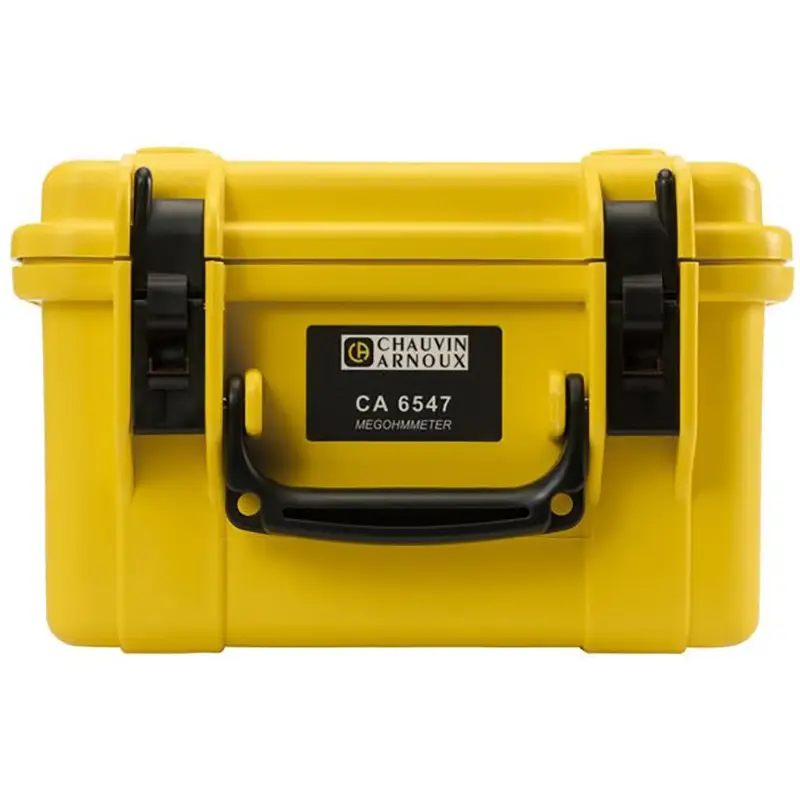

In seinem robusten, baustellentauglichen Gehäuse ist der CA 6547 das optimale Instrument für die quantitative und qualitative Prüfung von Isolationen. Gleichzeitig zum Isolationswiderstand zeigt der Prüfer auch Spannungen, Kapazitäten und Restströme an. Zusätzlich verfügt dieses Modell über einen Messwertspeicher und eine USB-Schnittstelle zur Gerätebedienung und Datenauswertung über die Software Megohmmeter.
Technische Daten
• Umfassender Messbereich: 10 kΩ bis 10 TΩ
• 4 vorgegebene Prüfspannungen: 500, 1000, 2500 und 5000 V
• Prüfspannung von 40 V bis 5100 V in 10 V- bzw. 100 V-Schritten programmierbar
• Großformatige, beleuchtete LCD-Anzeige für Zahlenwerte und Bargraph
• Qualitativer Isolationstest mit automatischer Berechnung der Parameter DAR, PI, DD (dielektrische Entladung) und Aufzeichnung der Kurve R(t)
• Zahlreiche Funktionen: Programmierbare Prüfdauer, Begrenzung der Prüfspannung auf ungefährliche Werte, Smooth, programmierbare Alarme usw.
• Speicher für mehrere Messwerte
• USB-Schnittstelle zu Computer und Datenauswertung mit Megohmmeter-Software oder Anschluss eines kompakten seriellen Druckers
• Stromversorgung: NiMH-Akkus für ca. einen Monat Betriebsdauer bei 10 DAR- und 5 PI-Messungen pro Tag
• Installationskategorie: IEC 61010-1 CAT III 1000 V oder CAT I 2500 V und IEC 61557
• Abmessungen: 270 x 250 x 180 mm; Gewicht: 4,3 kg
