CA 6609 Drehfeldrichtungsanzeiger / Motordrehrichtungsprüfer
199,00 €
Nicht vorrätig
exkl. 19 % MwSt. zzgl. Versandkosten
Art.-Nr.
Nicht vorrätig
Highlights
• Einfaches Gerät zur Anzeige und Prüfung der Phasenfolge der Außenleiter und der Drehrichtung von Antrieben
• Zeigt das Vorhandensein aller Außenleiter und deren Phasenfolge an

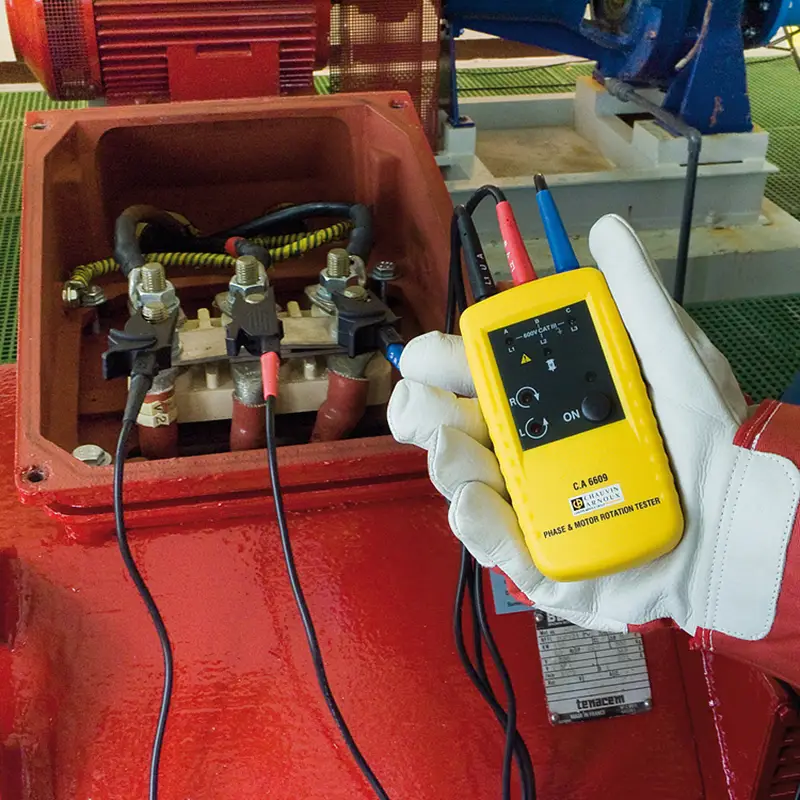

• Ermittelt die Drehrichtung von elektrischen Antrieben berührungslos oder durch Kontrolle der richtigen Außenleiteranschlüsse an den Klemmen

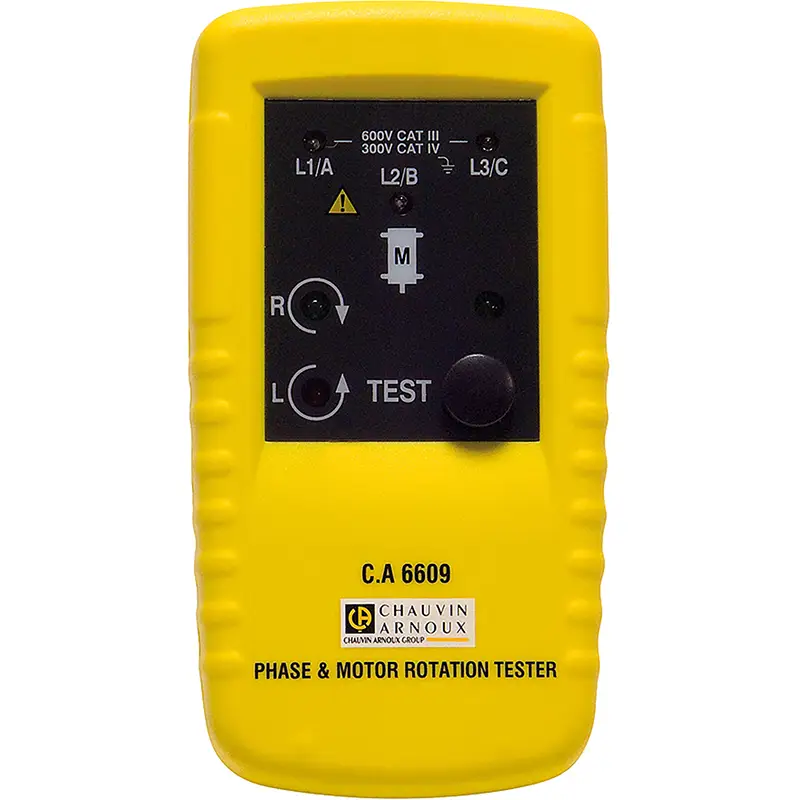

• Anzeige der Außenleiter L1/L2/L3 und der Phasenfolge im oder gegen den Uhrzeigersinn über mehrere LEDs
• Automatische Prüfung direkt bei Anschluss der Geräte
• Farbliche Markierung der Anschlüsse, um Fehlanschlüsse zu vermeiden

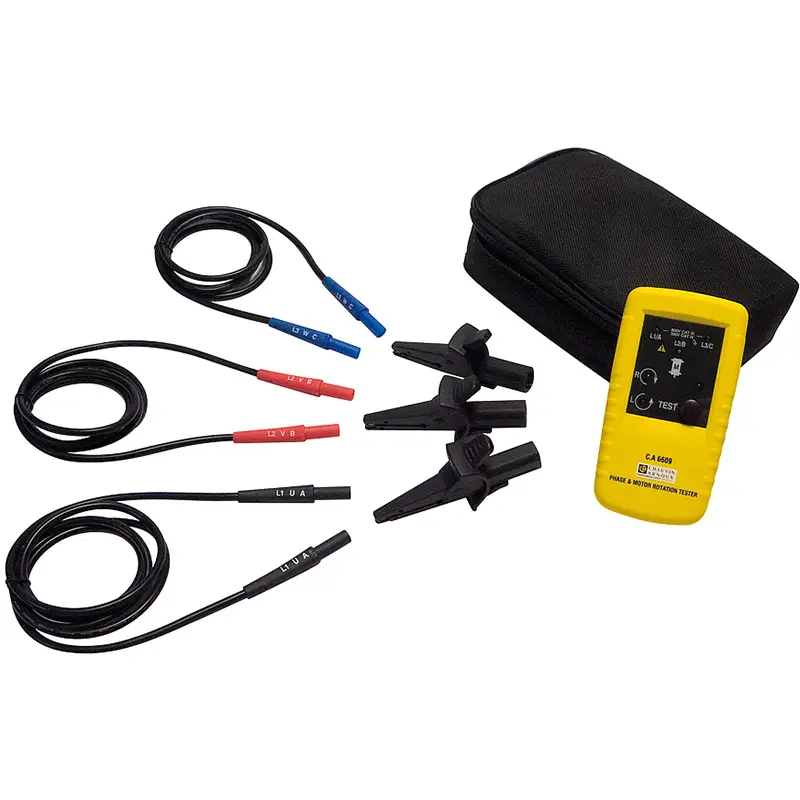

Geliefert mit: 1 Transporttasche, 3 Messleitungen, 3 Krokodilklemmen, 1 Bedienungsanleitung in 5 Sprachen
199,00 €
Nicht vorrätig
exkl. 19 % MwSt. zzgl. Versandkosten
Art.-Nr.
Nicht vorrätig
Highlights
• Einfaches Gerät zur Anzeige und Prüfung der Phasenfolge der Außenleiter und der Drehrichtung von Antrieben
• Zeigt das Vorhandensein aller Außenleiter und deren Phasenfolge an
• Ermittelt die Drehrichtung von elektrischen Antrieben berührungslos oder durch Kontrolle der richtigen Außenleiteranschlüsse an den Klemmen
• Anzeige der Außenleiter L1/L2/L3 und der Phasenfolge im oder gegen den Uhrzeigersinn über mehrere LEDs
• Automatische Prüfung direkt bei Anschluss der Geräte
• Farbliche Markierung der Anschlüsse, um Fehlanschlüsse zu vermeiden
Geliefert mit: 1 Transporttasche, 3 Messleitungen, 3 Krokodilklemmen, 1 Bedienungsanleitung in 5 Sprachen
Ressourcen
Anzeige
LED
Frequenz
15 bis 400
Anzeige der drei Phasen
Ja
Motordrehrichtungstester
Ja
Berührungslose Erkennung der Drehrichtung
Ja
Spannung
40 bis 600
Beschreibung
Der C.A 6609 ermöglicht es Installateuren, Prüf- und Wartungsdiensten die Phasenfolge von Außenleitern elektrischer Anlagen und die Drehrichtung von elektrischen Antrieben mit und ohne Anschluss erkennen.
Nur nach dem Erkennen aller Außenleiter ist eine korrekte und sichere Verkabelung der Anlage oder Elektromotoren möglich. So lassen sich Schäden an Verbrauchern vermeiden, die an das Drehstromnetz angeschlossenen sind.
Der C.A 6609 ermöglicht eine schnelle Prüfung der Phasenfolge und eventueller Unterbrechungen eines Außenleiters.
Er verfügt über zusätzliche Funktionen speziell für industrielle Verbraucher (Elektromotoren, Pumpen usw.):
• Erkennen der Drehfeldrichtung ohne Anschluss
• Ermittlung des Anschluss-Schemas der Außenleiter
Die Ermittlung der Phasenfolge erfolgt sofort nach Anschluss der Prüfleitungen. Die Prüfung der industriellen Verbraucher wird durch ein einfaches Drücken einer Taste gestartet. Die Darstellung der Prüfergebnisse auf der LED-Anzeige ist leicht verständlich.
Das durch die farbliche Kennzeichnung der Prüfleitungen sowie der Anschlussbuchsen einfach zu bedienende Gerät ist voll auf den Bedarf von Prüf- und Wartungsdiensten in Industriegebäuden zugeschnitten. Es wird mit allem für die Prüfungen notwendigen Zubehör geliefert.
Technische Daten
• Automatische Kontrolle der Außenleiteranschlüsse an den Klemmen
• Feststellen von Phasen
• Ermittlung der Drehrichtung eines elektrischen Antriebs mit oder ohne Anschluss
• Betriebsspannung: 40 bis 600 V AC zwischen Phasen mit Anschluss / 120 bis 400 V AC zwischen Phasen ohne Anschluss
• Frequenz: 15 bis 400 Hz
• Installationskategorie: IEC 61010 CAT III 600 V
• Abmessungen: 130 x 69 x 32 mm; Gewicht: 130 g
