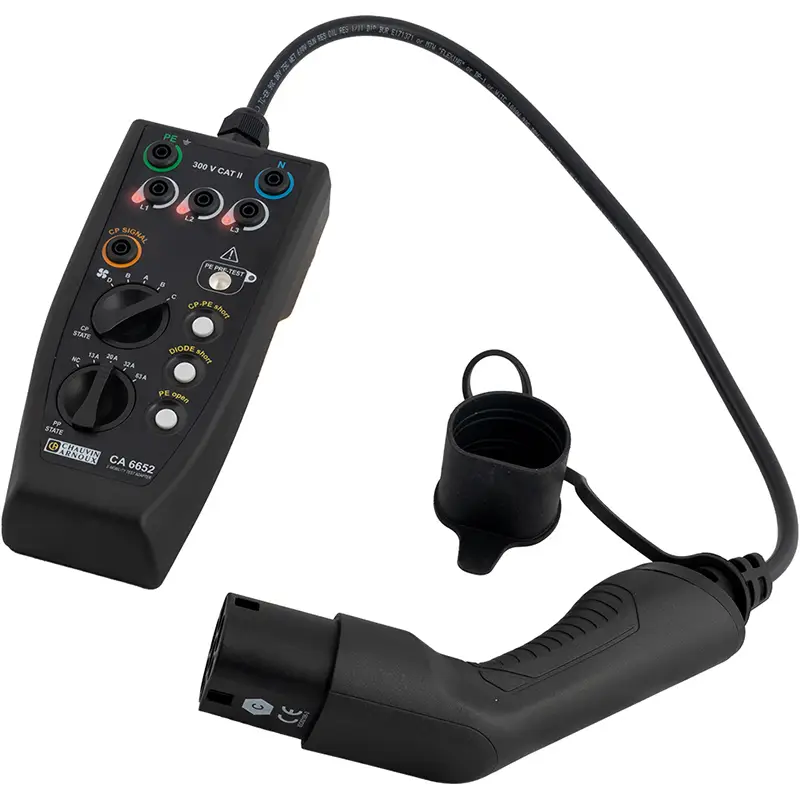

CA 6652 EVSE-Prüfadapter für AC-Ladestationen mit Typ-2-Anschluss
559,00 €
exkl. 19 % MwSt. zzgl. Versandkosten
Art.-Nr.
Highlights
• Prüfadapter für Wechselstrom Ladestationen mit Typ-2-Stecker für Elektrofahrzeuge
• Sofortige Diagnose von AC-Ladeinfrastrukturen für Elektrofahrzeuge (BEV/PHEV)
• Konform zu den Normen IEC 61851-1 & IEC 60364-7-722
• Simulation des Fahrzeugzustandes (CP) und verschiedener Ladekabel (PP) zur Prüfung aller Szenarien
• Schnelle Prüfung von 3 Fehlerzuständen per Knopfdruck
• Eigenständig oder in Kombination mit Installationstestern verwendbar

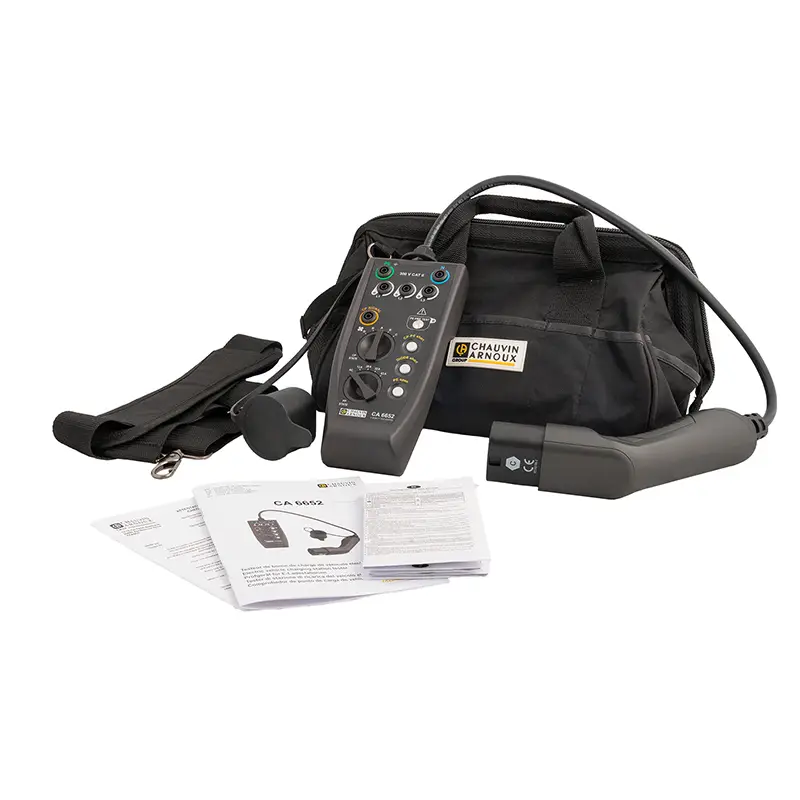

Geliefert mit: 1 Transporttasche, 1 Kabel mit Typ-2-Stecker, 1 mehrsprachige Schnellstartanleitung
559,00 €
exkl. 19 % MwSt. zzgl. Versandkosten
Art.-Nr.
Highlights
• Prüfadapter für Wechselstrom Ladestationen mit Typ-2-Stecker für Elektrofahrzeuge
• Sofortige Diagnose von AC-Ladeinfrastrukturen für Elektrofahrzeuge (BEV/PHEV)
• Konform zu den Normen IEC 61851-1 & IEC 60364-7-722
• Simulation des Fahrzeugzustandes (CP) und verschiedener Ladekabel (PP) zur Prüfung aller Szenarien
• Schnelle Prüfung von 3 Fehlerzuständen per Knopfdruck
• Eigenständig oder in Kombination mit Installationstestern verwendbar
Geliefert mit: 1 Transporttasche, 1 Kabel mit Typ-2-Stecker, 1 mehrsprachige Schnellstartanleitung
Ressourcen
Art des Adapters
elektrisch
Verwendbar mit einem Multimeter
-
Verwendbar mit einem Stromzange
-
Verwendbar mit einem Prüfgerät für Geräte
-
Verwendbar mit einem Installationstester
Ja
Verwendbar mit einem Erdungsmesser
-
Verwendbar mit einem Maschinentester
-
Verwendbar mit einem Leistungsanalysator
-
Verwendbar mit einem Prozesskalibrator
-
Verwendbar mit einem Messgerät für Umwelteinflüsse
-
Verwendbar mit einem Oszilloskop
Ja
Verwendbar mit einer Wärmebildkamera
-
Verwendbar mit einem Schwingungsmesser
-
Verwendbar mit einem Ultraschall-Lecksucher
-
Verwendbar mit Lasergeräten
-
Geeignet für E-Mobility-Test
Ja
Geeignet für Photovoltaik-Test
-
Messkreiskategorie
CAT II
Max. Spannung Messkreiskategorie
300
Steckverbindertyp Eingang
-
Steckverbindertyp Ausgang
4 mm Sicherheitsstecktechnik
Max. Eingangsspannung
230
Max. Ausgangsspannung
-
Max. Eingangsstrom
-
Max. Ausgangsstrom
-
Schutzart (IP)
IP54
Mit Koffer/Tasche
-
Verschmutzungsgrad
-
Betriebstemperatur
-20 bis 55
Länge
221
Breite
100
Höhe
44
Beschreibung

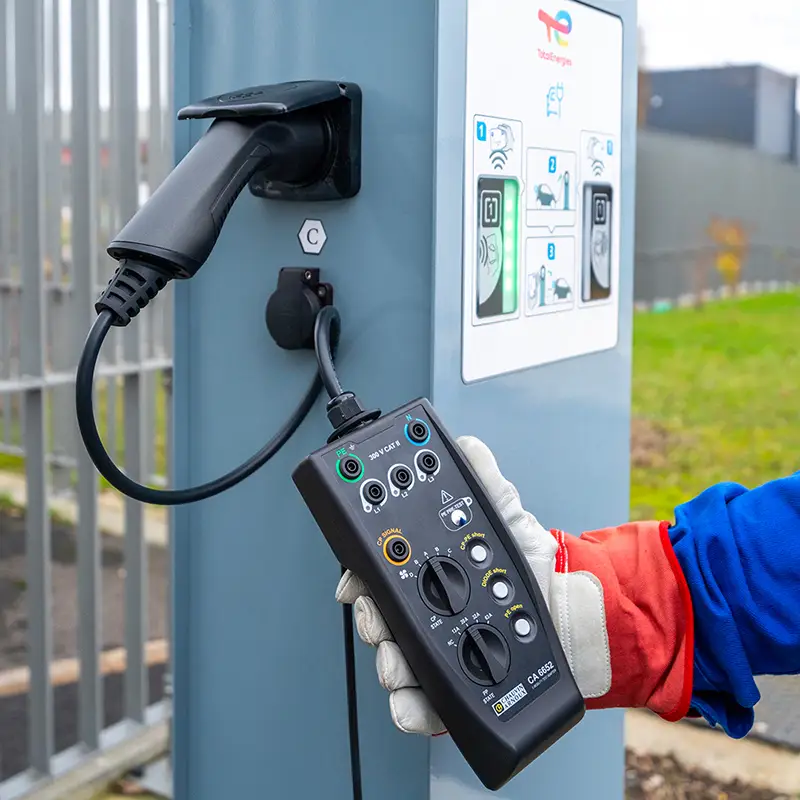

Der CA 6652 ist ein EVSE-Prüfadapter mit Typ-2-Stecker für AC-Ladestationen. Er kann als eigenständiges Produkt verwendet werden und ist Bestandteil der von Chauvin Arnoux angebotenen E-Mobility-Lösungen.
Der CA 6652 ist speziell auf die Bedürfnisse der verschiedenen Akteure im EVSE-AC-Bereich abgestimmt:
• Hersteller für die Qualifizierung von E-Ladestationen
• Installateure für den Aufbau und Inbetriebnahme von E-Ladeparks
• Service- und Wartungsunternehmen für Ladeinfrastrukturen
• Prüforganisationen für die Erst- und Wiederholungsinspektion
• Bildungseinrichtungen für Bildungsveranstaltungen über EVSE
Als Einzelgerät oder integriert in E-Mobility-Lösungen ist der CA 6652 eine wesentliche Komponente für intelligente, zuverlässige und nachhaltige Ladeanwendungen für BEV/BHEVs.
Merkmale

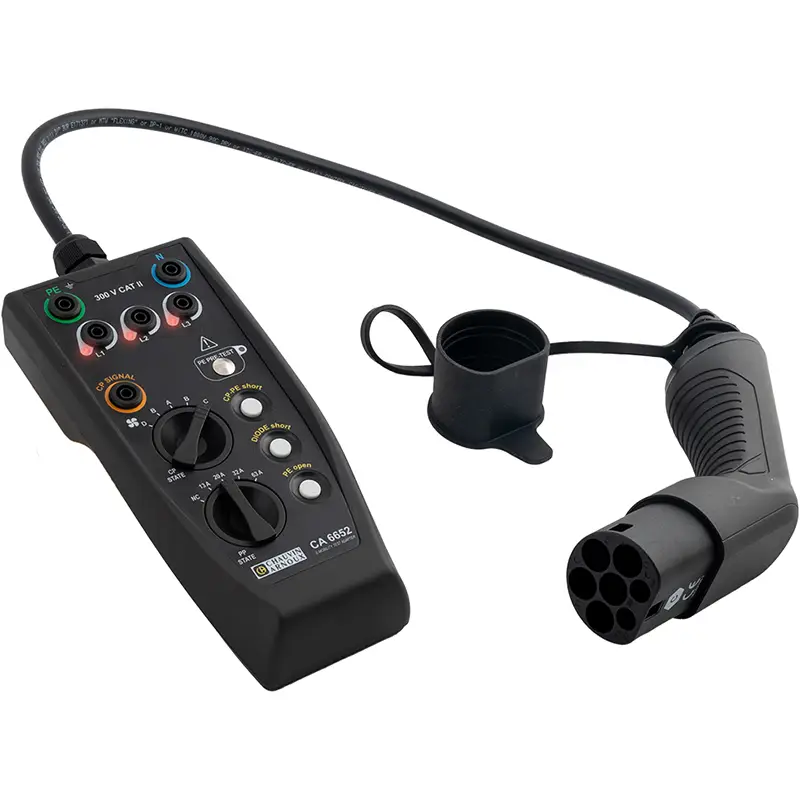

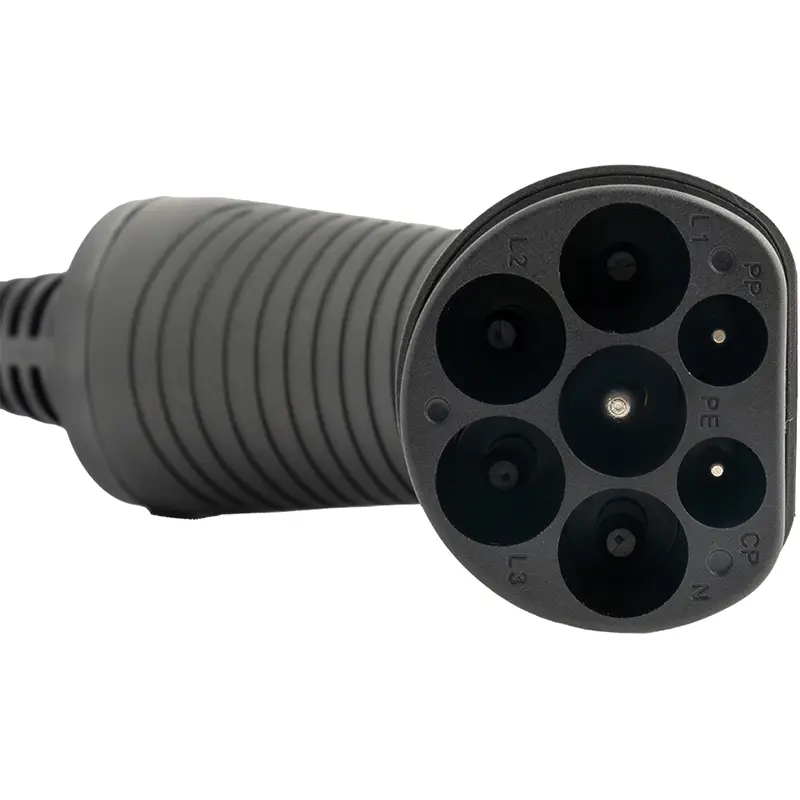

• Ausgestattet mit einem Typ-2-Stecker nach IEC 62196-2
• Erkennung von gefährlichen Spannungen am PE durch Berührungselektrode
• Leuchtanzeige für einphasige und dreiphasige Spannungen
• Simulation der Zustände von Elektrofahrzeugen: A, B, C, D (Control Pilot CP)
• Simulation der maximal zulässigen Last auf dem Kabel: NC, 13A, 20A, 32A, 63A (Proximity Pilot PP)
• Simulation von Fehlerzuständen: Kurzschluss CP-PE, Dioden-Kurzschluss CP-PE, PE-Unterbrechung

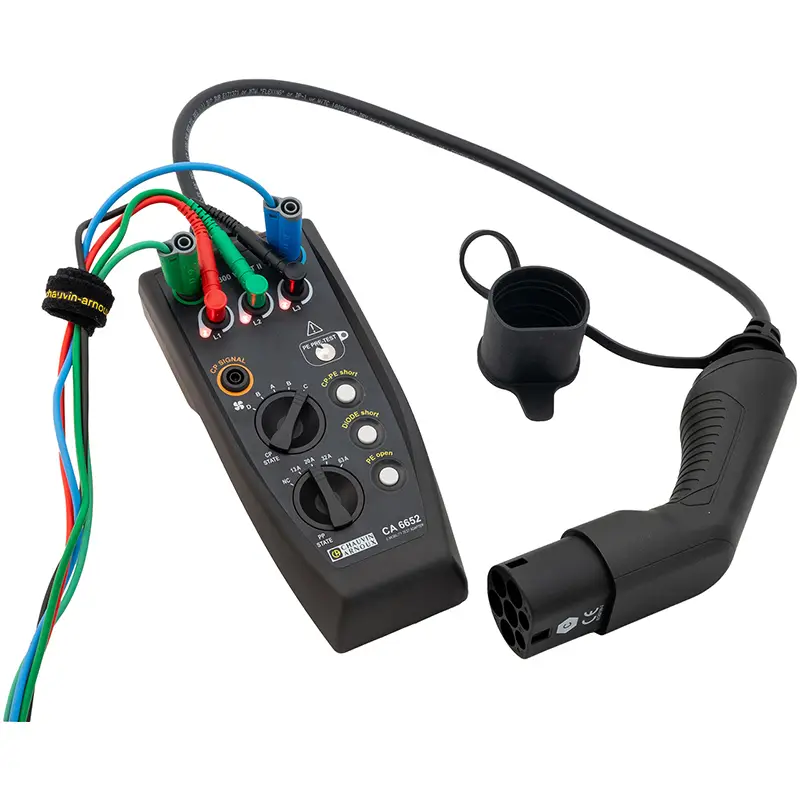

• 4mm-Buchsen für den einfachen Anschluss von Mess- und Prüfgeräten
Allgemeine Spezifikationen
• Verwendung: -20 °C … +55 °C
• Schutzart: IP54 / IP40
• Abmessungen: 221 x 100 x 44 mm
• Gewicht: ca. 850g
Einhaltung der Normen / Sicherheit
• Adapter: IEC / EN 61010-2-031
• Kategorie: 300V CAT II
• EMV: IEC / EN 61326-1
EVSE-Sets
• Als Bestandteil der EVSE-Sets ermöglicht der CA 6652 mit einem Installationstester Prüfungen gemäß IEC 60364-7-722.
Zusätzliche Merkmale
• Entwickelt und hergestellt in Frankreich
• Lieferung in einer Transporttasche mit Schnellstartanleitung, Sicherheitsdatenblatt und Prüfbestätigung
• 3 Jahre Garantie
Stärken
• Kompakt
• Ergonomisches Design
• Konform mit IEC 61851-1, IEC 60364-7-722
• Innen- und Außeneinsatz
• Sofortige Diagnose des Verhaltens der AV-Ladestation (EVSE)
• Sicherheitsprüfungen der Ladestation dank der E-Mobility-Lösungen der zugehörigen EVSE-Sets
