DTR 8510 Transformator-Windungsverhältnis-Prüfgerät
5.116,00 €
Nicht vorrätig
exkl. 19 % MwSt. zzgl. Versandkosten
Art.-Nr.
Gewöhnlich versandfertig in 1-2 Wochen.
Nicht vorrätig
Highlights
• Hochleistungsfähiger Prüfer für die Messung des Windungsverhältnisses von Leistungs-, Spannungs- und Stromwandlern
• Direkte Anzeige des Wandlungsverhältnisses, des Erregerstroms, der Windungspolarität und der Abwichung von den Nennwerten in Prozent
• Besonders autonom: Bis zu 10 Stunden Dauerbetrieb und Schnellladegerät zum Nachladen in weniger als 4 Stunden
• Hohe Bediensicherheit durch Messverfahren, das gegen die Entstehung gefährlich hoher Prüfspannungen schützt
• Verschiedene Kontrollen der Windungen und Anschlüsse bei jeder Messung mit entsprechenden Warnmeldungen
• Mit Datenspeicher und Auswerte- und Prtokollierungssoftware DataView für die bequeme Erstellung von Analysen und Berichten
Geliefert mit: 2 Messleitungen 4,6 m lang mit Krokoklemmen, 1 externes Ladegerät, 1 USB-Kabel, 1 Software DataView®
5.116,00 €
Nicht vorrätig
exkl. 19 % MwSt. zzgl. Versandkosten
Art.-Nr.
Gewöhnlich versandfertig in 1-2 Wochen.
Nicht vorrätig
Highlights
• Hochleistungsfähiger Prüfer für die Messung des Windungsverhältnisses von Leistungs-, Spannungs- und Stromwandlern
• Direkte Anzeige des Wandlungsverhältnisses, des Erregerstroms, der Windungspolarität und der Abwichung von den Nennwerten in Prozent
• Besonders autonom: Bis zu 10 Stunden Dauerbetrieb und Schnellladegerät zum Nachladen in weniger als 4 Stunden
• Hohe Bediensicherheit durch Messverfahren, das gegen die Entstehung gefährlich hoher Prüfspannungen schützt
• Verschiedene Kontrollen der Windungen und Anschlüsse bei jeder Messung mit entsprechenden Warnmeldungen
• Mit Datenspeicher und Auswerte- und Prtokollierungssoftware DataView für die bequeme Erstellung von Analysen und Berichten
Geliefert mit: 2 Messleitungen 4,6 m lang mit Krokoklemmen, 1 externes Ladegerät, 1 USB-Kabel, 1 Software DataView®
Ressourcen
Anzeige
digital
Messbereichswahl
-
Ausführung
tragbar
Test Leistungstransformator oder Leistungsverteilung
Ja
Test Spannungswandler
Ja
Test Stromwandler
Ja
Verhältnis der Windungszahl, Messbereich
5 bis 8000
Vektorgruppenmessung
-
OLTC-Steuerung (On Line Tap Changer)
-
Wicklungswiderstandsmessung
-
Zeitstempel der Messungen
Ja
Mit Datenlogger
Ja
Bluetooth-Schnittstelle
-
USB-Schnittstelle
Ja
Mit Kommunikationsschnittstelle RS-232
-
Mit Kommunikationsschnittstelle RS-485
-
Schnittstelle Ethernet
-
Wi-Fi-kompatibel
-
Spannungsart der Versorgungsspannung
AC
Versorgungsspannung AC 50 Hz
90 bis 260
Versorgungsspannung AC 60 Hz
0.8 bis 260
Versorgungsspannung DC
-
Max. Betätigungsspannung
32
Max. Betätigungsstrom
1000
Messkreiskategorie
CAT IV
Max. Spannung Messkreiskategorie
50
Phasenverschiebungsmessung
-
Polaritätsprüfung
Ja
Schutzart (IP)
IP53
Länge
248
Breite
272
Höhe
130
Gewicht mit Akkupack
3.7
12-16 Rue Sarah Bernhardt
92600 Asnières-sur-Seine
Frankreich
E-Mail: info@chauvin-arnoux.fr
In Deutschland vertreten durch:
CHAUVIN ARNOUX GmbH
Ohmstr. 1
77694 Kehl
Deutschland
E-Mail: info@chauvin-arnoux.de
Beschreibung
Digitaler Windungsverhältnis-Prüfer für Transformatoren

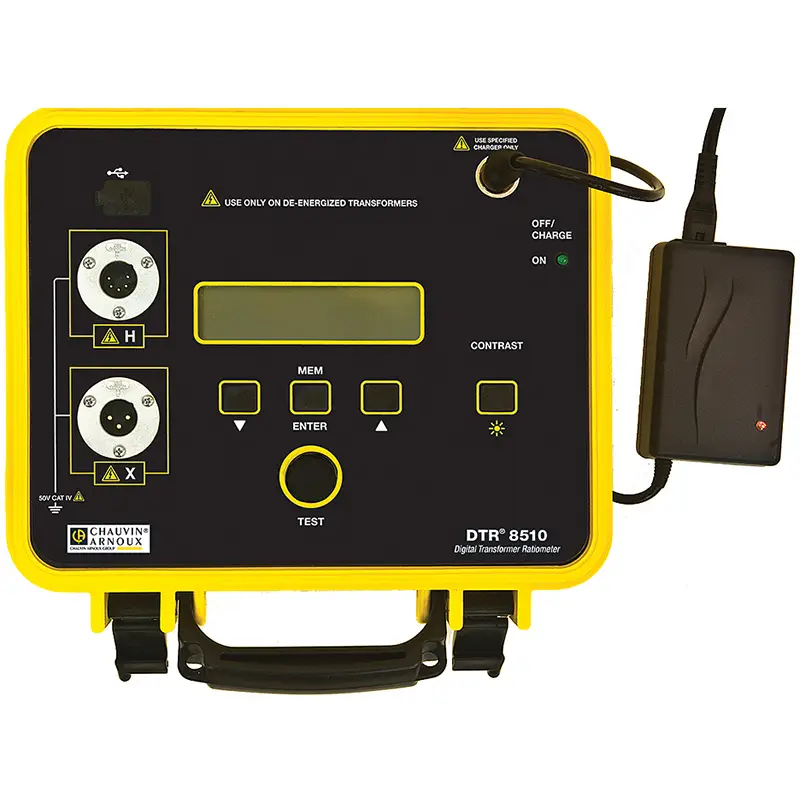

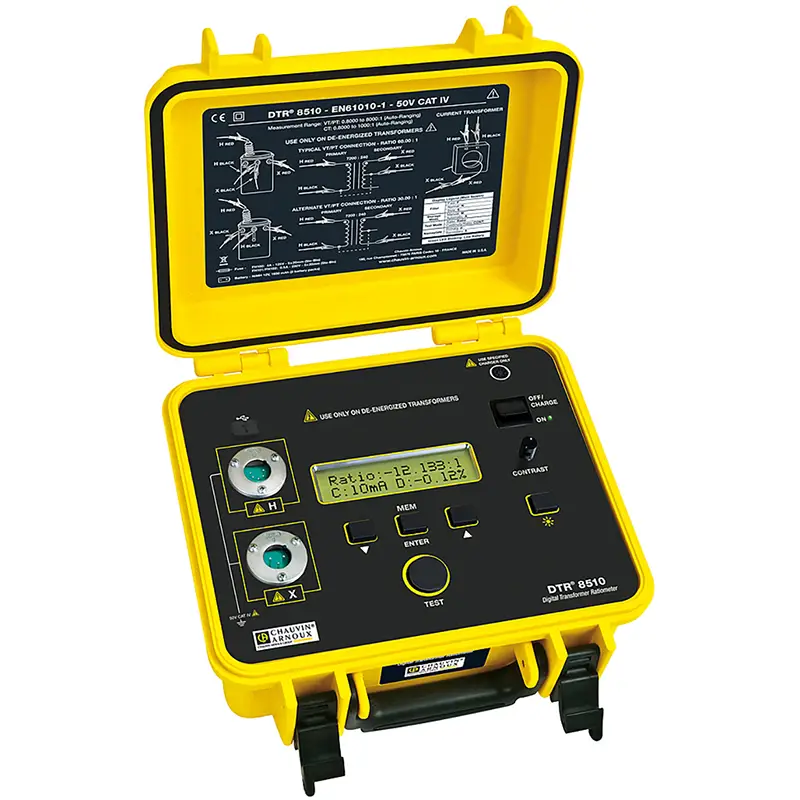

Der DTR® 8510 ist ein tragbarer, digitaler Windungsverhältnis-Prüfer zum Prüfen von Leistungs-, Spannungs- und Stromwandlern.
Nach Anschluss an dem stromlosen Transformator zeigt der DTR 8510 mit hoher Genauigkeit das Windungszahlenverhältnis zwischen Primär- und Sekundärkreis an und gleichzeitig die Windungspolarität sowie den verwendeten Erregerstrom.
Die Prüfungen mit dem DTR 8510 laufen nach einem Prüfverfahren, das den IEEE-Standard erfüllt, vollkommen automatisch ab. Vorherige Kalibrierungen oder Abgleiche sind nicht notwendig.
Während der Messung führt der DTR 8510 eine automatische Eigen-Kalibrierung durch und kontrolliert:
• Windungen, Anschlüsse und Stromkreise,
• Kurzschlüsse (zu hoher Erregerstrom),
• den Anschluss der Messleitung,
• die Polarität.
Schnelle, genaue Anzeige der Messwerte.
Technische Daten
• Wandlungsverhältnis: von 0,8000:1 bis 8000:1 (Spanungs- und Leistungswandler) und von 0,8000 bis 1000,0 (Stromwandler) – automatische Messbereichswahl,
• Prüfungen erfolgen zum Schutz des Bedieners durch Erregung des Primärkreises bei gleichzeitiger Messung des Sekundärkreises
• Warnmeldungen bei schlechten Anschlüssen, Verpolungen, offenen Kreisen oder Kurzschlüssen,
• Digitalanzeige – Anzeige von Berichten, Windungspolarität – Abweichung von den Nennwerten in Prozent und Erregerstrom. Der Bargraph zeigt den Fortschritt der Eigen-Kalibrierung und der Messungen,
• Speicherung von bis zu 10.000 Messwerten im internen Speicher,
• USB-Schnittstelle und im Lieferumfang enthaltene Software DataView zur Konfigurierung des Geräts, Übertragen und Analysieren der Messwerte und zum Erstellen von Prüfberichten.
Die Stromversorgung erfolgt über NiMH-Akkus (10 Stunden ununterbrochener Batteriebetrieb) mit externem Ladegerät.
• Schutzart: IP53
• Installationskategorie: IEC 61010 CAT IV 50 V
• Abmessungen: 272 x 248 x 130 mm; Gewicht: 3,7 kg
