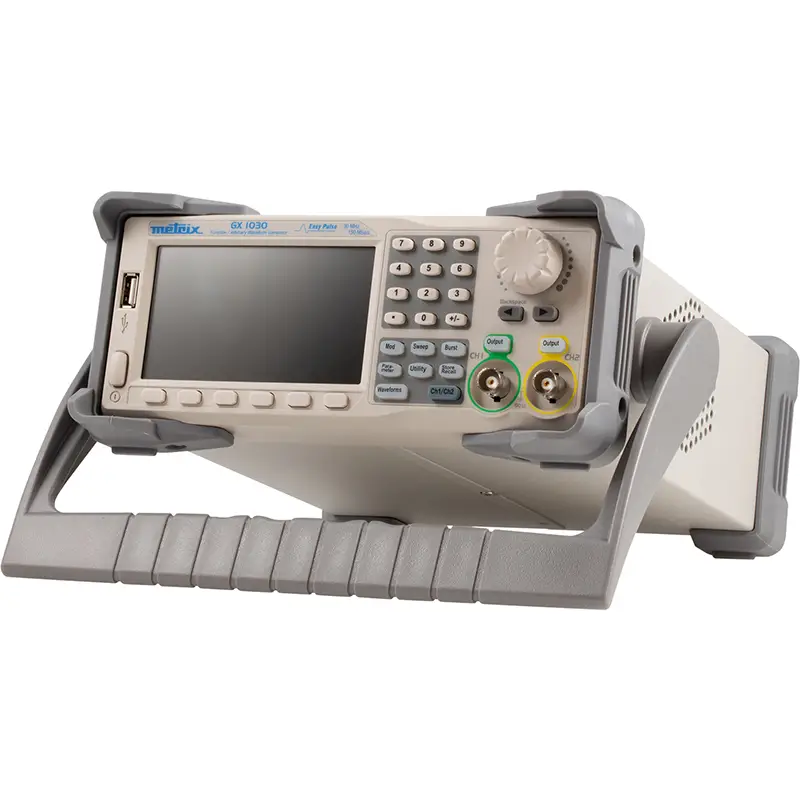

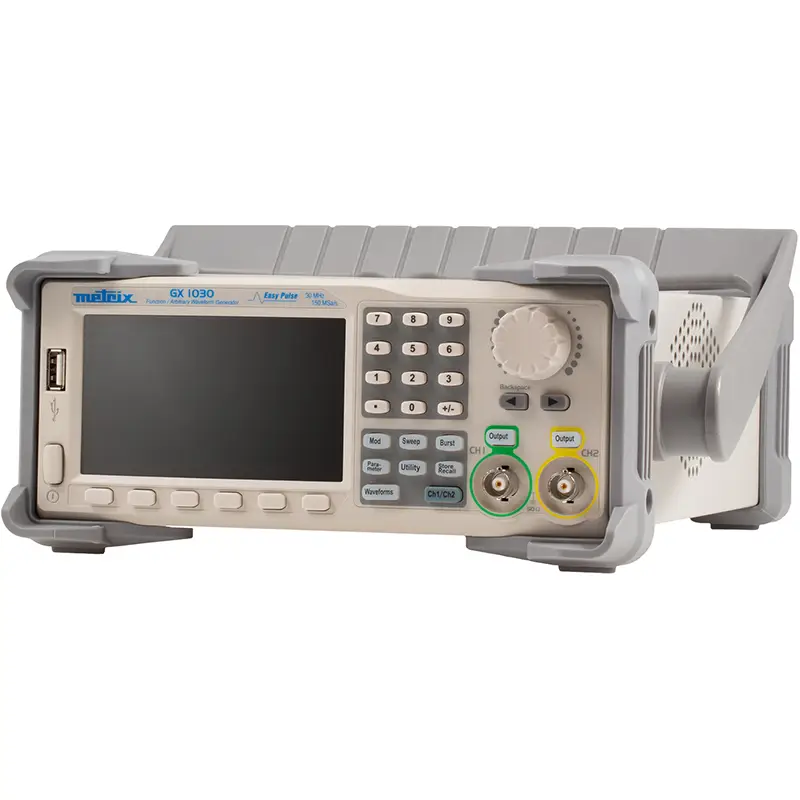

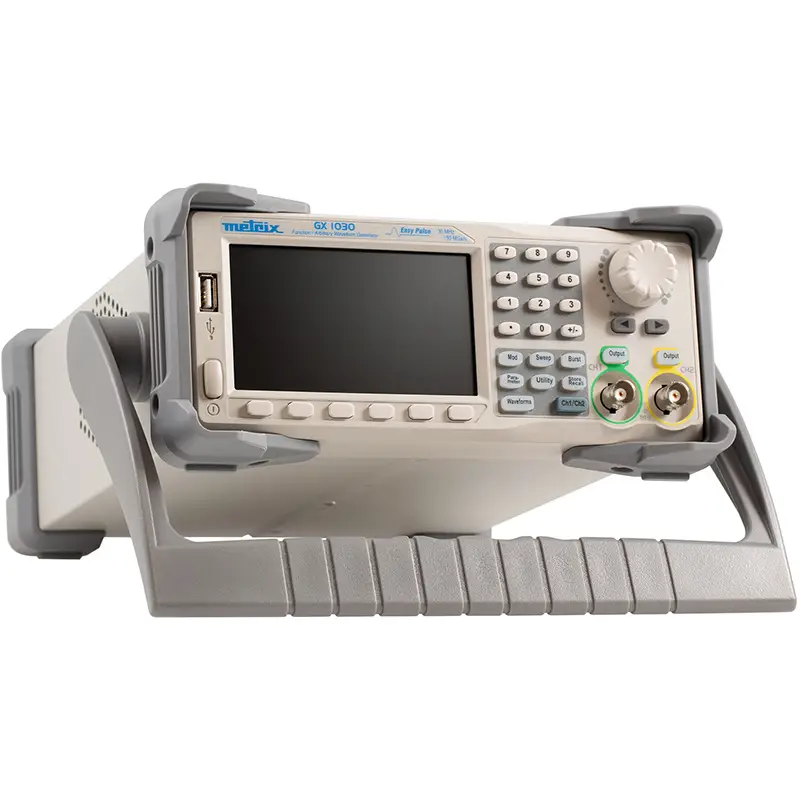

GX 1030 Arbiträr-Funktionsgenerator 30 MHz

Der GX1030 ist ein 0,01 MHz bis 30 MHz Arbiträr-Funktionsgenerator für präzise und vielfältige, einfache und komplexe Signale aller Art: Sinus, Rechteck, Dreieck, Rampe, Impuls, Rauschen, Arbiträrsignal (196 vorinstallierte Signalformen), die er mit weitaus höherer Genauigkeit und Frequenzstabilität als herkömmliche Generatoren erzeugt.
Außerdem bietet der GX1030 dem Benutzer interne und externe Modulationen sowie lineare und logarithmische Sweeps. Mit der BURST-Funktion hingegen, die eine noch genauere Analyse und die Erkennung von sehr kurzen Ereignissen ermöglicht, kann die gewünschte Anzahl Signalzyklen pro Zeitperiode eingestellt werden.
Ein integriertes Frequenzmessgerät wiederum deckt den Frequenzbereich von 100 MHz bis 200 MHz ab.
Die Oberschwingungsfunktion erzeugt 16 gerade oder ungerade Ordnungen mit Amplitude und Phase.
Der ergonomisch konzipierte GX1030 verfügt über eine großformatige LCD-Anzeige (960 x 540 mm), die auf einem 4,3-Zoll-TFT-Farbbildschirm mit hohem Kontrast eine hervorragende Ablesbarkeit bietet.
Als Download stehen zwei PC-Softwares zur Erzeugung von Arbiträrsignalen und Programmierung des Generators zur Verfügung: SX-GENE und EasywaveX

Stärken
• Frequenzbereich von 0,001 MHz bis 30 MHz klassische und arbiträre Signale
• DDS-Technologie an 2 Ausgängen (Kopplung oder Verdoppelung) – Kombination von Funktionen
• Samplingrate von 150 MS/s mit einer Frequenzauflösung von 14 Bits
• Analoge und digitale AM- oder FM-Modulation, FSK&ASK, PSK und PWM
• Praktische SWEEP- und BURST-Funktionen
• Frequenzzähler von 100 Mhz bis 200 MHz
• EasyPulse-Technologie zur Erzeugung von Impulsen mit geringem Puls-Jitter
• TrueArb-Technologie zur Beseitigung von Jitter und Signalverzerrungen
• Programmierbar über eine USB- oder Ethernet-Verbindung und Speicherung auf USB-Stick

Technische Daten
• Generator:
BNC-Ausgänge auf der Frontseite: Generatorausgänge 1 & 2
Unabhängige Einstellungen (Wellenform, f, Phase, Amplitude…), gekoppelt, verdoppelt oder kombiniert
BNC-Ein- und Ausgänge an der Rückseite: 3 Eingänge/Ausgänge Ext-Trigger, Frequenzzähler und Taktquelle 10 MHz – Synchronisierung
• Frequenzzähler: von 100 MHz bis 200 MHz

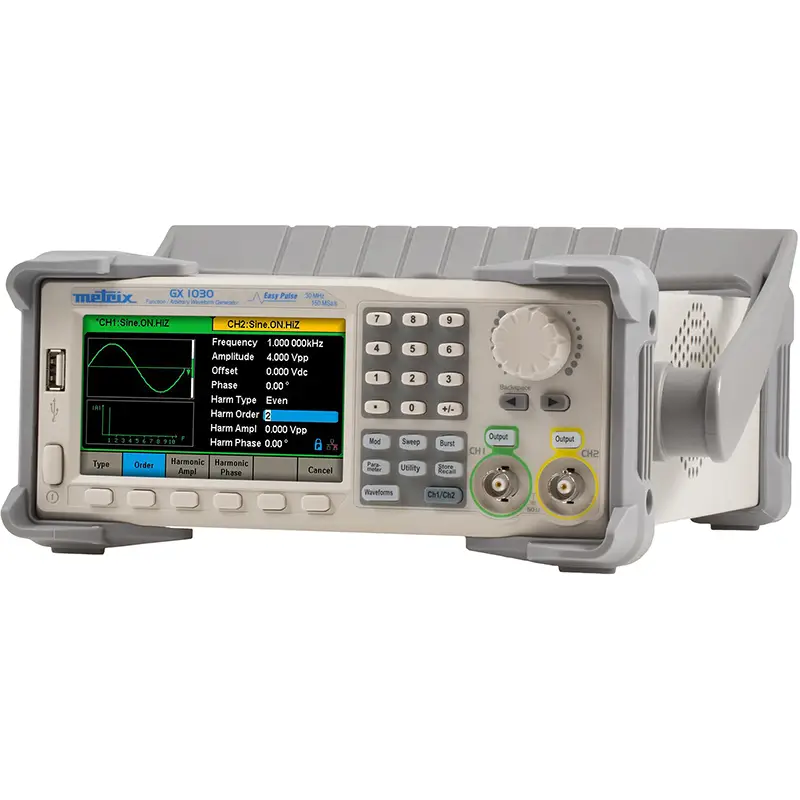

• Oberschwingungsfunktion: Grafische Anzeige, 16 gerade oder ungerade Ordnungen mit Amplitude und Phase
• Speicher: Speichern von voreingestellten oder spezifischen Signalen bzw. vollständigen Gerätekonfigurationen auf einem USB-Stick
• Kommunikationsschnittstelle: USB-Gerät, USB-Host, LAN
