MX 9030 Differenzspannungssonde mit BNC-Kabelausgang

MX 9030 Differenzspannungssonde mit BNC-Kabelausgang
MX 9030 Differenzspannungssonde mit BNC-Kabelausgang – Bild 2

481,00 €

exkl. 19 % MwSt. zzgl. Versandkosten

Art.-Nr. MX9030-Z

Gewöhnlich versandfertig in 1-2 Wochen.

Highlights

• Gemäß IEC 61010-1, CAT IV-2
• Ermöglicht die Anzeige von hohen Differenzspannungen bis ± 600 V auf einem Oszilloskop bei voller Sicherheit
• Bandbreite: 30 MHz

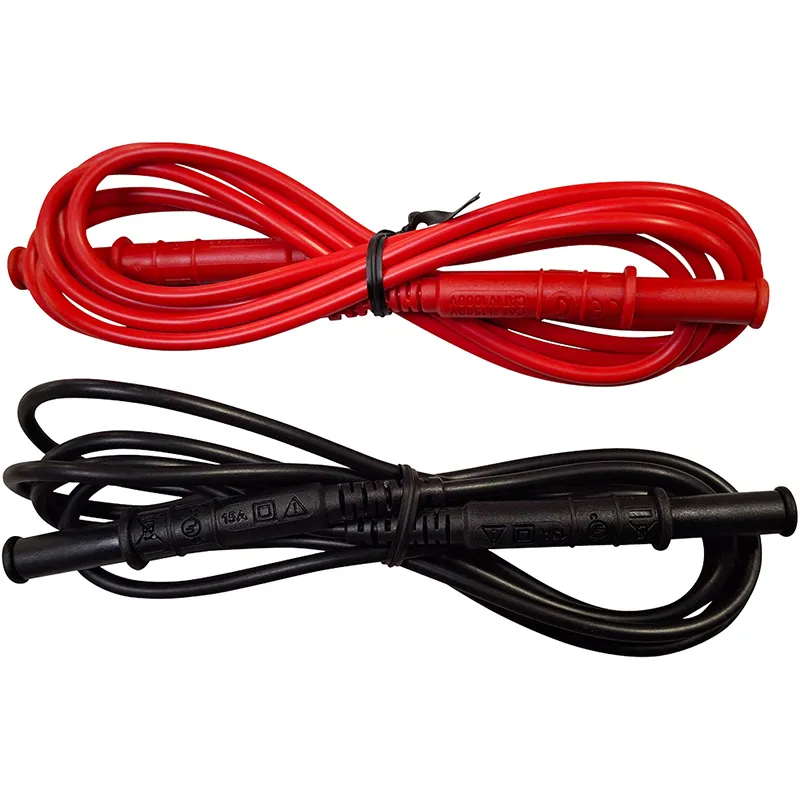

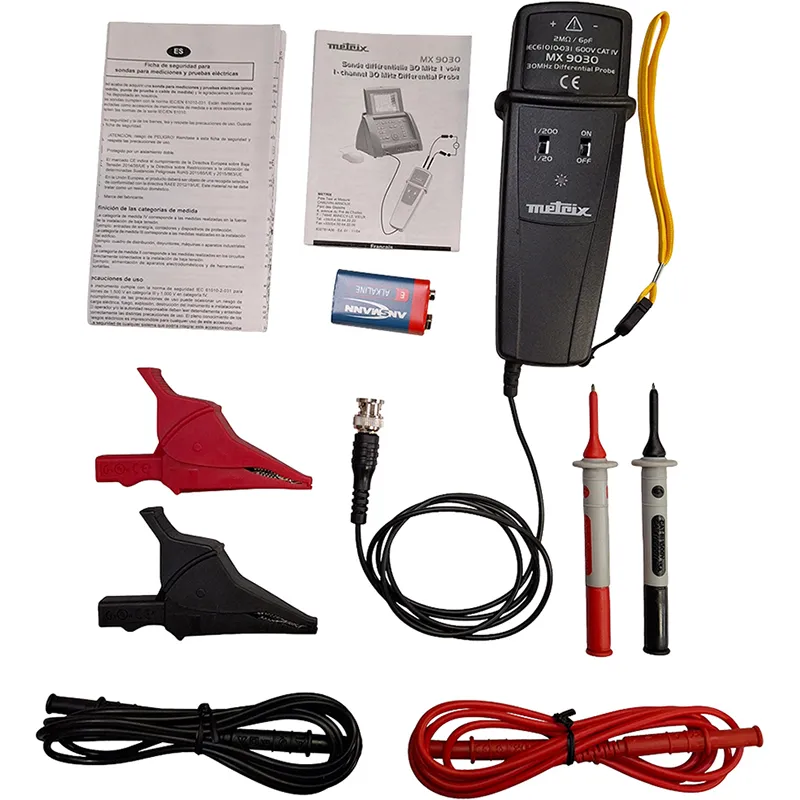

Geliefert mit: 1 integrierte 9 V-Standardbatterie, 1 Satz PVC-Messleitungen 1,10 m mit Bananenstecker (P01295237Z), 1 Satz mit 2 industriellen Krokodilklemmen (P01101848), 1 Satz Zubehör für die Befestigung der Differenzspannungssonde am Oszilloskop MTX (im Sondengehäuse), 1 Bedienungsanleitung

481,00 €

exkl. 19 % MwSt. zzgl. Versandkosten

Art.-Nr. MX9030-Z

Gewöhnlich versandfertig in 1-2 Wochen.

Highlights

• Gemäß IEC 61010-1, CAT IV-2
• Ermöglicht die Anzeige von hohen Differenzspannungen bis ± 600 V auf einem Oszilloskop bei voller Sicherheit
• Bandbreite: 30 MHz

Geliefert mit: 1 integrierte 9 V-Standardbatterie, 1 Satz PVC-Messleitungen 1,10 m mit Bananenstecker (P01295237Z), 1 Satz mit 2 industriellen Krokodilklemmen (P01101848), 1 Satz Zubehör für die Befestigung der Differenzspannungssonde am Oszilloskop MTX (im Sondengehäuse), 1 Bedienungsanleitung

Ressourcen

  • Art des Adapters

    elektrisch

  • Verwendbar mit einem Multimeter

    -

  • Verwendbar mit einem Stromzange

    -

  • Verwendbar mit einem Prüfgerät für Geräte

    -

  • Verwendbar mit einem Installationstester

    -

  • Verwendbar mit einem Erdungsmesser

    -

  • Verwendbar mit einem Maschinentester

    -

  • Verwendbar mit einem Leistungsanalysator

    -

  • Verwendbar mit einem Prozesskalibrator

    -

  • Verwendbar mit einem Messgerät für Umwelteinflüsse

    -

  • Verwendbar mit einem Oszilloskop

    Ja

  • Verwendbar mit einer Wärmebildkamera

    -

  • Verwendbar mit einem Schwingungsmesser

    -

  • Verwendbar mit einem Ultraschall-Lecksucher

    -

  • Verwendbar mit Lasergeräten

    -

  • Geeignet für E-Mobility-Test

    -

  • Geeignet für Photovoltaik-Test

    -

  • Messkreiskategorie

    CAT IV

  • Max. Spannung Messkreiskategorie

    600

  • Steckverbindertyp Eingang

    4 mm Sicherheitsstecktechnik

  • Steckverbindertyp Ausgang

    -

  • Max. Eingangsspannung

    600

  • Max. Ausgangsspannung

    -

  • Max. Eingangsstrom

    -

  • Max. Ausgangsstrom

    -

  • Schutzart (IP)

    -

  • Mit Koffer/Tasche

    -

  • Verschmutzungsgrad

    -

  • Betriebstemperatur

    -

  • Länge

    163

  • Breite

    62

  • Höhe

    40

CHAUVIN ARNOUX GROUP
12-16 Rue Sarah Bernhardt
92600 Asnières-sur-Seine
Frankreich
E-Mail: info@chauvin-arnoux.fr

In Deutschland vertreten durch:
CHAUVIN ARNOUX GmbH
Ohmstr. 1
77694 Kehl
Deutschland
E-Mail: info@chauvin-arnoux.de

Beschreibung

Die autonome und an Erde angeschlossene Differenzspannungssonde MX 9030 ist das unverzichtbare Zubehör aller Oszilloskope der Klasse 1 für die Anzeige von Signalen ohne Bezugserde. Sie ermöglicht die Dämpfung und Umwandlung der Eingangs-Differenzialspannung in eine am BNC-Ausgang zur Verfügung stehende Niederspannung.Die MX 9030 wird durch eine Batterie versorgt. Sie verwendet abnehmbare Messleitungen mit Bananenstecker, die an der Geräterückseite angeschlossen werden.

Technische Daten
• Bandbreite: 30 MHz
• Teilerverhältnis: 1/20 und 1/200
• Eingang: 1 Differenzkanal / abnehmbare Kabel mit Bananenstecker
• Differenzspannungsbereiche am Eingang: ± 0,1 V bis ± 600 V
• Eingangsimpedanz: 2 MΩ – 6 pF
• Gleichtaktunterdrückung: 80 dB bis 50 Hz, 50 dB bis 1 MHz
• Oszilloskop-Ausgang: ± 3 V mit 1 MΩ Last, BNC-Kabel von ca. 1,10 m
• Batteriebetrieb/Dauer: 1 6LF22-Batterie von 9 V / 18 Stunden
• Installationskategorie/EMV: IEC 61010-1 600 V CAT IV, EMV gemäß DIN EN 61326-1
• Abmessungen: 163 x 62 x 40 mm
• Gewicht: 195 g mit Batterie

Alternative Modelle

Ersatzteile (aus dem Lieferumfang)
