PEL 115 Leistungs- und Energierecorder ohne Stromwandler
3.480,00 €
exkl. 19 % MwSt. zzgl. Versandkosten
Art.-Nr.
Highlights
• Recorder zum Aufzeichnen und Analysieren des Energieverbrauchs zur Optimierung der Energieeffizienz
• Leistungsaufnahme aller Arten von Elektroinstallationen bis zu mehrere Monate dreiphasig aufzeichnen
• Alle elektrischen Parameter (Ströme, Spannungen, etc.) sowie Oberschwingungen ohne Unterbrechung der Stromversorgung erfassen
• Im baustellentauglichen Gehäuse, unempfindlich gegen Stöße, UV-Strahlen und Wärme und für die Anbringung an Stromleitungsmasten geeignet
• Kostenfreie Software PEL Transfer zur Konfiguration des Geräts und zur Energiedatenverarbeitung mit Aufschlüsselung der Energie(verluste)
• Vielseitige Kommunikationsmöglichkeiten: Ethernet, USB, WLAN, IRD-Server
• Kostenlose Android-App mit Motor-Analyse-Funktionen: Drehzahl, Wirkungsgrad und Drehmoment eines Motors ohne mechanische Sensoren

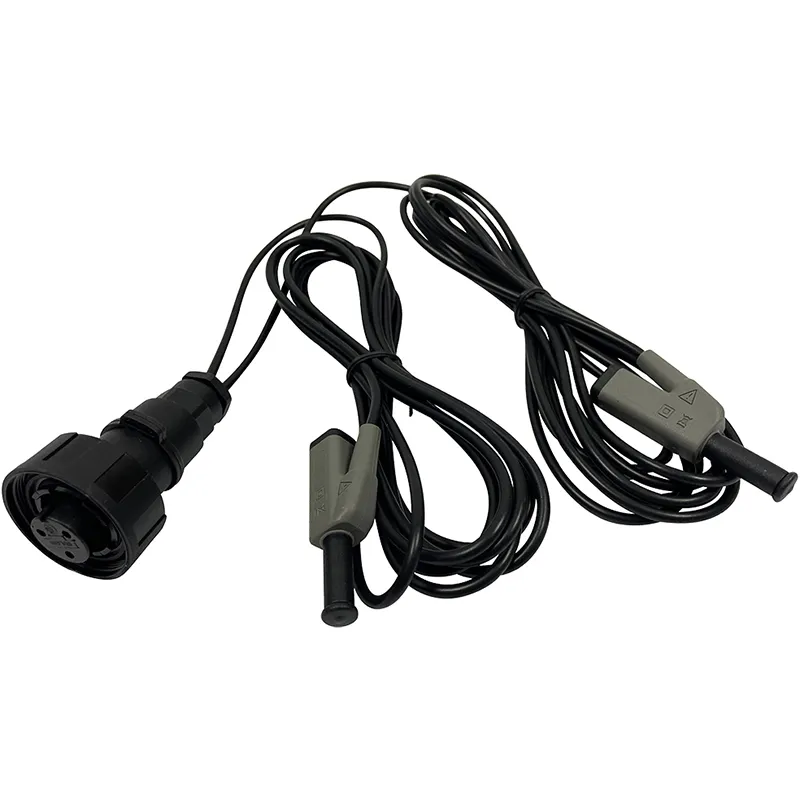

Geliefert mit: 1 Transporttasche, 4 Spannungsmessleitungen, 4 Krokodilklemmen, 1 Satz Kennzeichnungsteile, 1 SD-Karte, 1 Adapter SD/USB, 1 USB-Kabel, 1 Netzkabel, 1 PC-Software (PEL Transfer)
3.480,00 €
exkl. 19 % MwSt. zzgl. Versandkosten
Art.-Nr.
Highlights
• Recorder zum Aufzeichnen und Analysieren des Energieverbrauchs zur Optimierung der Energieeffizienz
• Leistungsaufnahme aller Arten von Elektroinstallationen bis zu mehrere Monate dreiphasig aufzeichnen
• Alle elektrischen Parameter (Ströme, Spannungen, etc.) sowie Oberschwingungen ohne Unterbrechung der Stromversorgung erfassen
• Im baustellentauglichen Gehäuse, unempfindlich gegen Stöße, UV-Strahlen und Wärme und für die Anbringung an Stromleitungsmasten geeignet
• Kostenfreie Software PEL Transfer zur Konfiguration des Geräts und zur Energiedatenverarbeitung mit Aufschlüsselung der Energie(verluste)
• Vielseitige Kommunikationsmöglichkeiten: Ethernet, USB, WLAN, IRD-Server
• Kostenlose Android-App mit Motor-Analyse-Funktionen: Drehzahl, Wirkungsgrad und Drehmoment eines Motors ohne mechanische Sensoren
Geliefert mit: 1 Transporttasche, 4 Spannungsmessleitungen, 4 Krokodilklemmen, 1 Satz Kennzeichnungsteile, 1 SD-Karte, 1 Adapter SD/USB, 1 USB-Kabel, 1 Netzkabel, 1 PC-Software (PEL Transfer)
Ressourcen
Anzeige
digital
Anzahl der Spannungseingangskanäle
5
Anzahl der Stromeingangskanäle
4
Strommessung
mit Stromzangen/Zangenadapter
Oberschwingungsmessung
Ja
Leistungsfaktor
Ja
Wirkleistung
Ja
Blindleistung
Ja
Scheinleistung
Ja
Phasenwinkel (cos phi)
Ja
Leistung/Arbeit
-
Schnittstelle
Ja
Messwertspeicher
Ja
Stromversorgung
Akku/Netz
Spannungsmessbereich/AC direkt
10 bis 1000
Beschreibung
Der PEL 115 misst und speichert alle Leistungen und Energien. Der PEL 115 hat ein Gehäuse der Schutzart IP67 und ist für den Einsatz im Freien und in verschiedenen Bereichen geeignet:
• Stromerzeuger: erneuerbare Energien, Wärmekraftwerke…
• Industrie: Metallindustrie, Glasherstellung, Lebensmittelindustrie.
• Wohn- und Dienstleistungsgebäude …
• Infrastruktur und Verkehr
Anwendungsbereiche
• Energie-Audits
• Elektrische Diagnose
• Industrielle Wartung
Einfache und bewährte Ergonomie

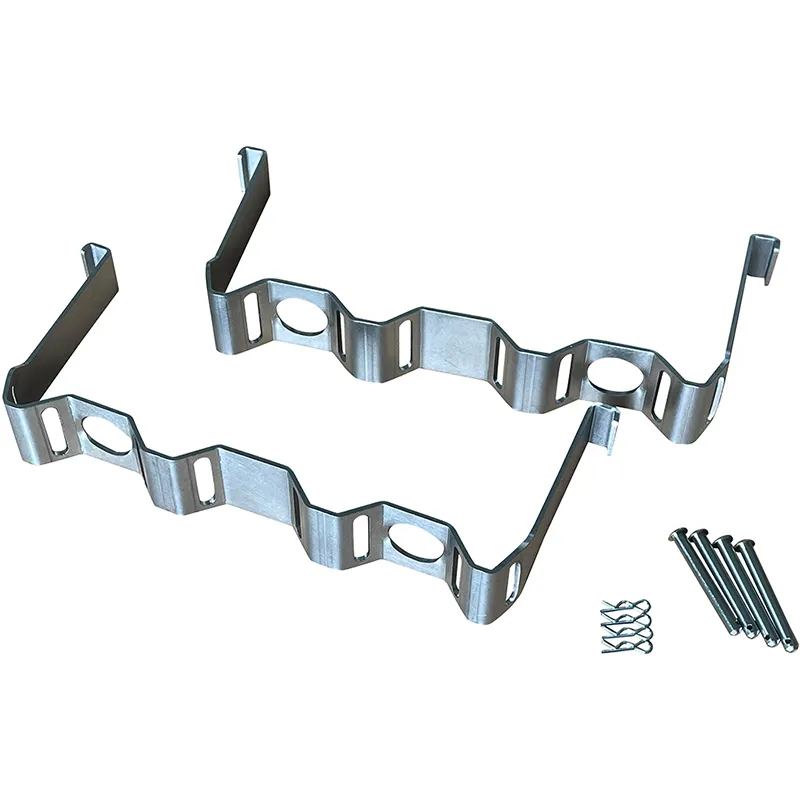

Im Baustellengehäuse kann das Gerät mit Hilfe des mitgelieferten Befestigungssatzes auf einfache Weise an der Spitze eines Strommastes montiert werden. Das große, hintergrundbeleuchtete Display ist unter allen Umgebungsbedingungen gut ablesbar. Das Gerät verfügt über vier Spannungs- und vier Stromeingänge.
RMS- und DC-Messungen
• AC- und/oder DC-Spannungen bis zu 1 000 V
• Ströme bis zu 10 kA AC, 5 kA DC (abhängig vom Stromwandler)
• Wirk-, Blind- und Scheinleistung
• Wirk-, Blind- und Scheinenergie
• Grund- und symmetrische Wirkleistungen und Wirkleistungen von Unsymmetrien
• Motormessungen und -kenndaten (über Android-App)
Funktionen
• Aufschlüsselung der Energieverluste
• Parameter der Phase: cos φ, tan Φ, Leistungsfaktor PF
• Scheitelfaktor
• Berechnung des THD für Ströme und Spannungen
• DC-, 50 Hz-, 60 Hz- und 400 Hz-Messungen ( Schifffahrt…)
Software PEL Transfer
Die Software PEL Transfer bietet folgende Möglichkeiten:
• Konfiguration Ihres PEL
• Überprüfung der Anschlüsse vor dem Aufzeichnungsbeginn
• Herunterladen der in PEL gespeicherten Messungen
• Anzeige der verschiedenen Mess- und Analyseergebnisse
Zusätzlicher Pluspunkt: PEL Transfer rechnet den Wert Ihres Stromverbrauchs in Euro um (8 Tarifzonen).
Kommunikation in Netzwerken
Die PEL 110 verfügen über mehrere Übertragungsmöglichkeiten:
• USB, die einfachste Lösung für den Einsatz vor Ort.
• Ethernet RJ45 oder Wi-Fi (Server): Verbinden Sie Ihr PEL 11x mit dem Server zur Kommunikation von jeder beliebigen Station im Netzwerk mit der PEL Transfer Software.
• Wi-Fi (Access Point):
• Stellen Sie eine direkte Verbindung zwischen dem PEL 11x und Ihrem Computer her.
• Der Access Point (AP) Modus unterstützt bis zu 5 Clients.
Stärken
• Möglichkeit von Aufzeichnungen über mehrere Monate
• Aufschlüsselung der Energieverluste
• Installation ohne Unterbrechung des Stromkreises
• Android-Anwendung mit Motordiagnose
