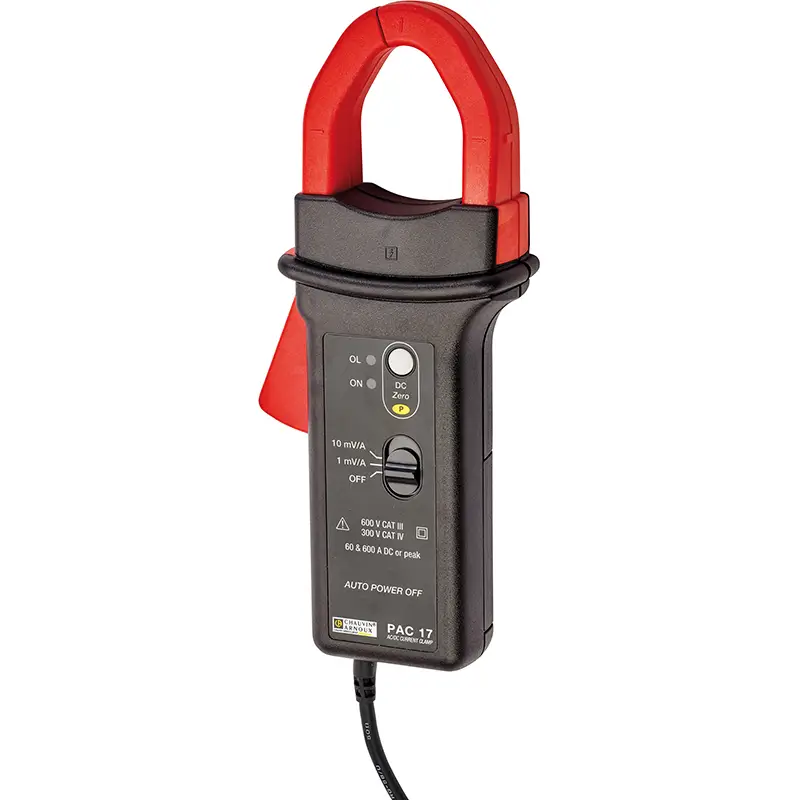

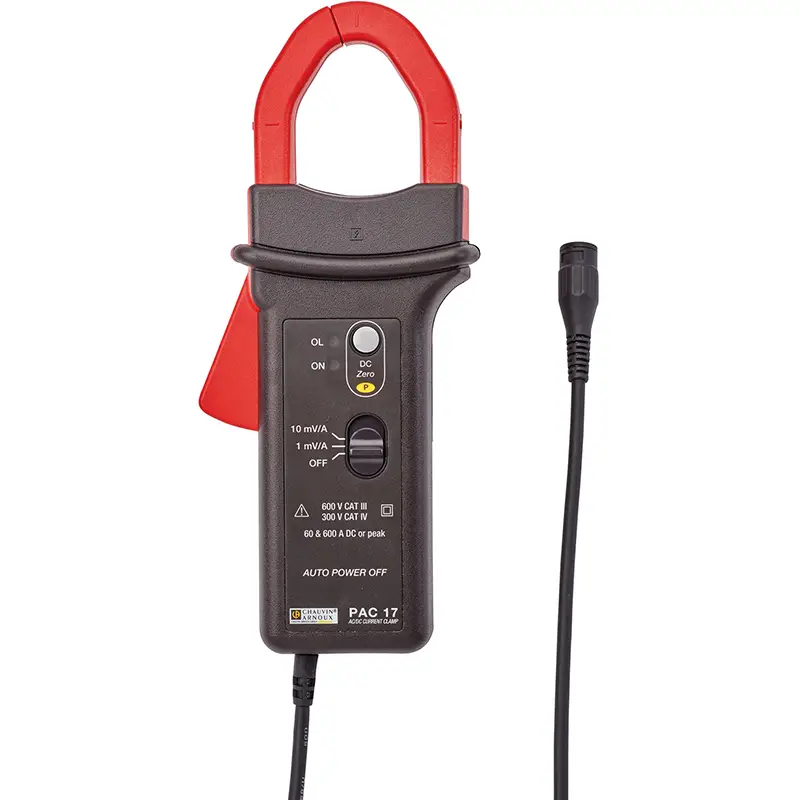

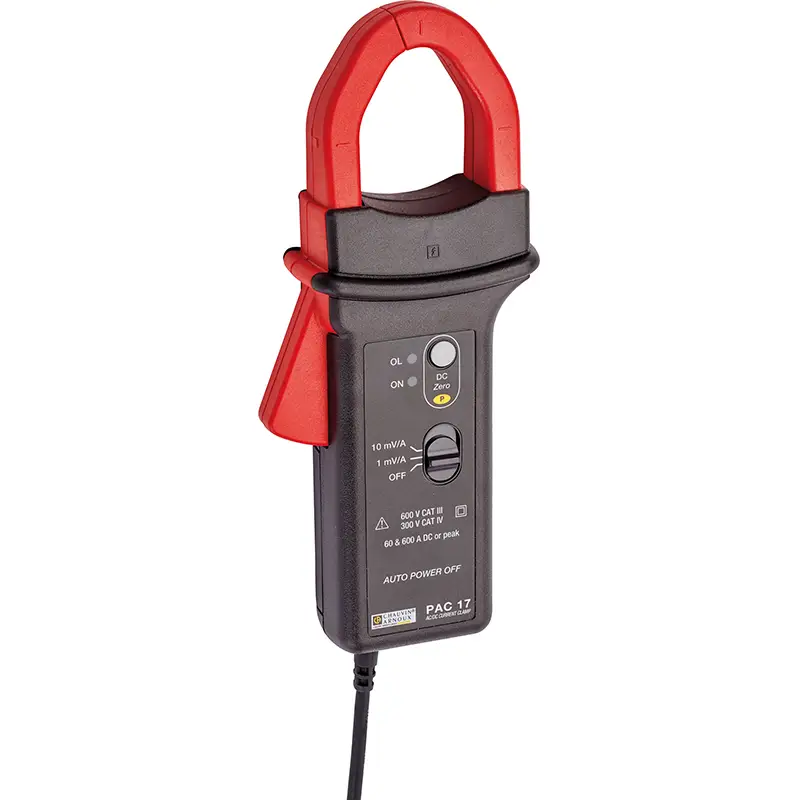

Zange PAC 17 für Oszilloskope
335,00 €
exkl. 19 % MwSt. zzgl. Versandkosten
Art.-Nr.
Noch 2 Stück sofort verfügbar.
Highlights
• Zangenstromwandler zur Messung von kleinen bis hohen Gleich- und Wechselströmen
• Umschließungs-Ø: 30 mm oder 2 x 24 mm
• Eingang: Messumfang 0,5 A…60 A Spitze | 0,5 A…60 A DC | 0,5 A…600 A Spitze | 0,5 A…600 A DC
• Ausgangssignal: Gleich- und Wechselspannung
• Übersetzungsverhältnis: 1 A/10 mV | 1 A/1 mV, Typische Genauigkeit: ≤ 1,5% | 2%
• Ausgang: BNC (Koaxialstecker)
• Mit automatischem DC-Nullabgleich
Geliefert mit: 1 x 9 V-Batterie, 1 Bedienungsanleitung in 5 Sprachen, 1 Sicherheitsdatenblatt (20 Sprachen), 1 Überprüfungszertifikat
335,00 €
exkl. 19 % MwSt. zzgl. Versandkosten
Art.-Nr.
Noch 2 Stück sofort verfügbar.
Highlights
• Zangenstromwandler zur Messung von kleinen bis hohen Gleich- und Wechselströmen
• Umschließungs-Ø: 30 mm oder 2 x 24 mm
• Eingang: Messumfang 0,5 A…60 A Spitze | 0,5 A…60 A DC | 0,5 A…600 A Spitze | 0,5 A…600 A DC
• Ausgangssignal: Gleich- und Wechselspannung
• Übersetzungsverhältnis: 1 A/10 mV | 1 A/1 mV, Typische Genauigkeit: ≤ 1,5% | 2%
• Ausgang: BNC (Koaxialstecker)
• Mit automatischem DC-Nullabgleich
Geliefert mit: 1 x 9 V-Batterie, 1 Bedienungsanleitung in 5 Sprachen, 1 Sicherheitsdatenblatt (20 Sprachen), 1 Überprüfungszertifikat
Ressourcen
Anzeige
-
Analoge Balkenanzeige
-
Mehrfachanzeige
-
Mit Bildschirmhintergrundbeleuchtung
-
Messwertspeicher
-
Messbereichswahl
manuell
Strommessbereich/DC
0.5 bis 600
Strommessbereich/AC
0.5 bis 400
Stromart
AC/DC
Echteffektivwertmessung (TRMS)
-
Spannungsmessung, AC
-
Spannungsmessung, DC
-
Widerstandsmessbereich
-
Temperaturmessung
-
Kapazitätsmessung
-
Frequenzmessung
-
Leistungsmessung
-
Ableitstrommessung
-
Oberschwingungsmessung
-
Messung in Kabel mit Hin- und Rückleiter
-
Zangenöffnung
30
Ausführung als Adapter zum Anschließen an Multimeter
-
Schnittstelle
-
Messkreiskategorie
CAT IV
Max. Spannung Messkreiskategorie
300
Durchgangsprüfung
-
Schutzart (IP)
-
12-16 Rue Sarah Bernhardt
92600 Asnières-sur-Seine
Frankreich
E-Mail: info@chauvin-arnoux.fr
In Deutschland vertreten durch:
CHAUVIN ARNOUX GmbH
Ohmstr. 1
77694 Kehl
Deutschland
E-Mail: info@chauvin-arnoux.de
Beschreibung
Die Modellreihe „PAC“ umfasst Strommesszangen, die den Hall-Effekt zur Messung von Gleich- und Wechselströmen nutzen.
Damit Kabel von einem Durchmesser von 30 mm oder 42 mm und kleine Stromschienen umschlossen werden können, werden zwei Formen angeboten.
Die Modellreihe umfasst die Zangen PAC1x und für höhere Stromstärken die Zangen PAC2x.
In Verbindung mit einem Oszilloskop kann dieser isolierte Strommessgeber mit seinen 2 Messbereichen verwendet werden, um Spitzenstromstärken bis 600 A DC mit einer Bandbreite von bis zu 30 kHz darzustellen.
Der Stromwandler verfügt über einen vereinfachten Nullabgleich ZeroDC und eine wählbare Umschaltung auf Standby-Betrieb.
Technische Daten
• Nennstromstärke: 40 AAC / 60 ADC – 400 AAC/600 ADC
• Ausgangssignal: Gleich- und Wechselspannung
• Verhältnis Ausgang/Eingang: 10 mV / A, 1 mV / A
• Ausgang: Koaxialkabel und isolierter BNC-Stecker
