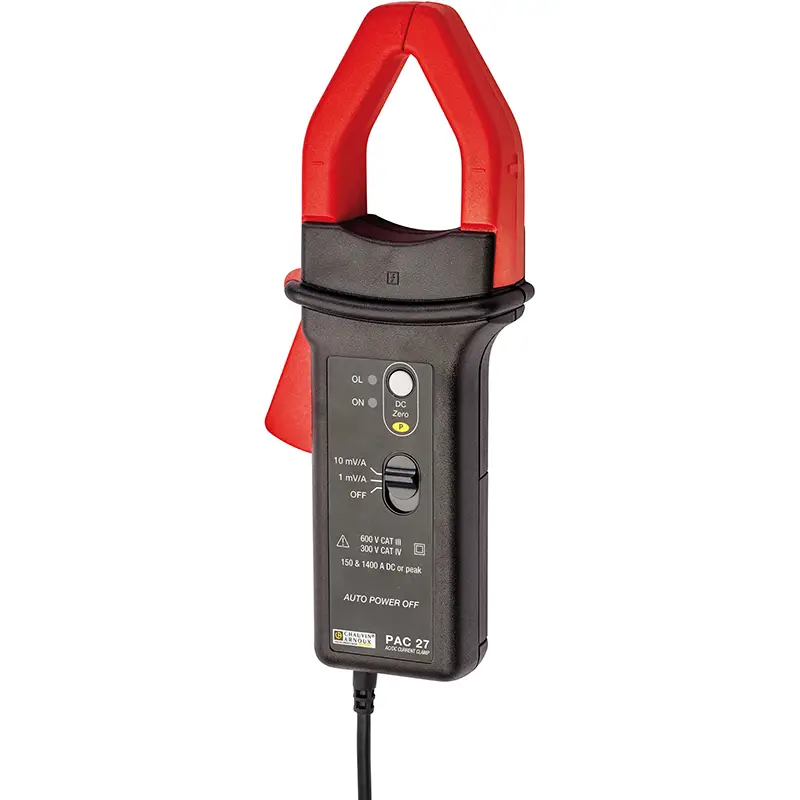

Zange PAC 27 für Oszilloskope
439,00 €
exkl. 19 % MwSt. zzgl. Versandkosten
Art.-Nr.
Noch 7 Stück sofort verfügbar.
Highlights
• Zangenstromwandler zur Messung von kleinen bis hohen Gleich- und Wechselströmen
• Umschließungs-Ø: 39 mm oder 2 x 25 mm oder 2 x (50×5) mm
• Eingang: Messumfang 0,5 A…150 A Spitze | 0,5 A…150 A DC | 0,5 A…1400 A Spitze | 0,5 A…1400 A DC
• Ausgangssignal: Gleich- und Wechselspannung
• Übersetzungsverhältnis: 1 A/10 mV | 1 A/1 mV, Typische Genauigkeit: ≤ 1,5% | 4%
• Ausgang: BNC (Koaxialstecker)
• Mit automatischem DC-Nullabgleich
Geliefert mit: 1 x 9 V-Batterie, 1 Bedienungsanleitung in 5 Sprachen, 1 Sicherheitsdatenblatt (20 Sprachen), 1 Überprüfungszertifikat
439,00 €
exkl. 19 % MwSt. zzgl. Versandkosten
Art.-Nr.
Noch 7 Stück sofort verfügbar.
Highlights
• Zangenstromwandler zur Messung von kleinen bis hohen Gleich- und Wechselströmen
• Umschließungs-Ø: 39 mm oder 2 x 25 mm oder 2 x (50×5) mm
• Eingang: Messumfang 0,5 A…150 A Spitze | 0,5 A…150 A DC | 0,5 A…1400 A Spitze | 0,5 A…1400 A DC
• Ausgangssignal: Gleich- und Wechselspannung
• Übersetzungsverhältnis: 1 A/10 mV | 1 A/1 mV, Typische Genauigkeit: ≤ 1,5% | 4%
• Ausgang: BNC (Koaxialstecker)
• Mit automatischem DC-Nullabgleich
Geliefert mit: 1 x 9 V-Batterie, 1 Bedienungsanleitung in 5 Sprachen, 1 Sicherheitsdatenblatt (20 Sprachen), 1 Überprüfungszertifikat
Ressourcen
Anzeige
-
Analoge Balkenanzeige
-
Mehrfachanzeige
-
Mit Bildschirmhintergrundbeleuchtung
-
Messwertspeicher
-
Messbereichswahl
-
Strommessbereich/DC
0.1 bis 1400
Strommessbereich/AC
0.5 bis 1000
Stromart
AC/DC
Echteffektivwertmessung (TRMS)
-
Spannungsmessung, AC
-
Spannungsmessung, DC
-
Widerstandsmessbereich
-
Temperaturmessung
-
Kapazitätsmessung
-
Frequenzmessung
-
Leistungsmessung
-
Ableitstrommessung
-
Oberschwingungsmessung
-
Messung in Kabel mit Hin- und Rückleiter
-
Zangenöffnung
39
Ausführung als Adapter zum Anschließen an Multimeter
-
Schnittstelle
-
Messkreiskategorie
CAT IV
Max. Spannung Messkreiskategorie
300
Durchgangsprüfung
-
Schutzart (IP)
-
12-16 Rue Sarah Bernhardt
92600 Asnières-sur-Seine
Frankreich
E-Mail: info@chauvin-arnoux.fr
In Deutschland vertreten durch:
CHAUVIN ARNOUX GmbH
Ohmstr. 1
77694 Kehl
Deutschland
E-Mail: info@chauvin-arnoux.de
Beschreibung
Die Modellreihe „PAC“ umfasst Strommesszangen, die den Hall-Effekt zur Messung von Gleich- und Wechselströmen nutzen.
Damit Kabel von einem Durchmesser von 39 mm oder 50.88 mm und kleine Stromschienen umschlossen werden können, werden zwei Formen angeboten.
Die Modellreihe umfasst die Zangen PAC1x und für höhere Stromstärken die Zangen PAC2x.
In Verbindung mit einem Oszilloskop kann dieser isolierte Stromwandler mit seinen 2 Messbereichen verwendet werden, um Scheitelstromstärken bis 10 A DC mit einer Bandbreite von bis zu 1400 kHz darzustellen.
Der Stromwandler verfügt über einen vereinfachten Nullabgleich ZeroDC und eine wählbare Umschaltung auf Standby-Betrieb.
Technische Daten
• Nennstromstärke: 100 AAC / 150ADC – 1000 AAC / 1400 ADC
• Ausgangssignal: Gleich- und Wechselspannung
• Verhältnis Ausgang/Eingang: 10 mV / A, 1 mV / A
• Ausgang: Koaxialkabel und isolierter BNC-Stecker
