CA 6541 Isolationsmesser
1.548,00 €
exkl. 19 % MwSt. zzgl. Versandkosten
Art.-Nr.
Highlights
• Robuster Isolationsmesser zur Messung sehr hoher Isolationswiderstände bis 4 TΩ mit Prüfspannungen von 50 bis 1000 V
• Großes beleuchtetes LCD-Display mit digitaler Anzeige und Analog-Bargraph
• Automatische Berechnung der Verhältnisse zur Beurteilung der Isolationsqualität (DAR, PI)
• Kurvenzeichnung R(T): Automatische Speicherung von Messwerten bei Prüfungen mit programmierter Dauer

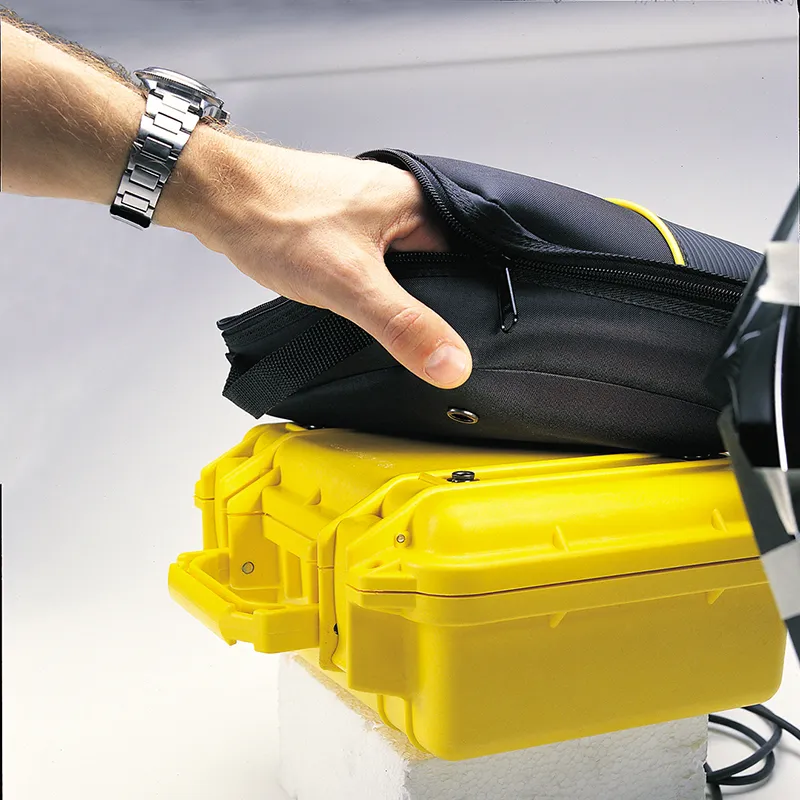

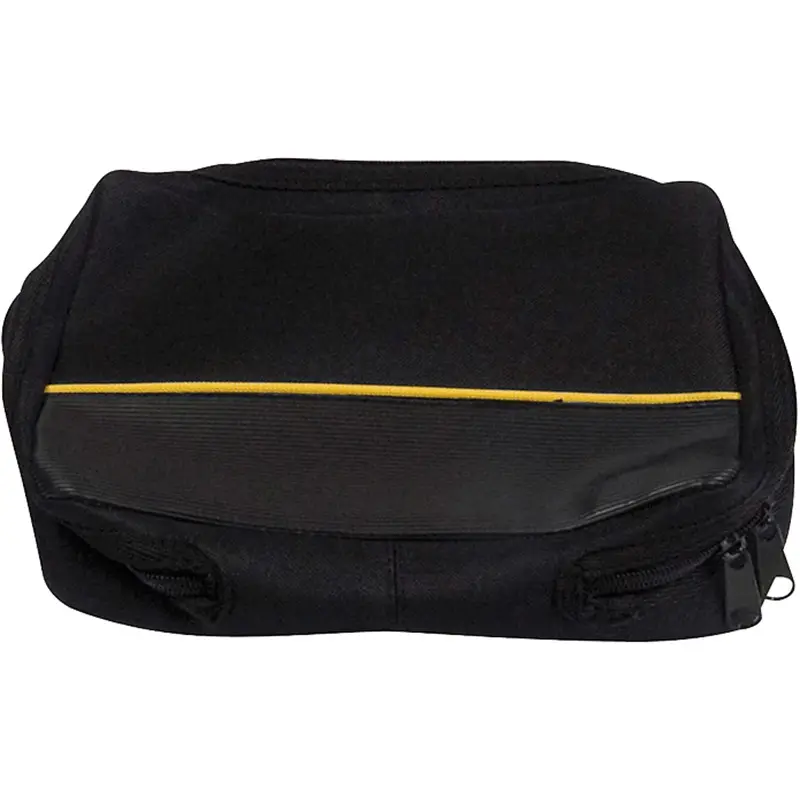

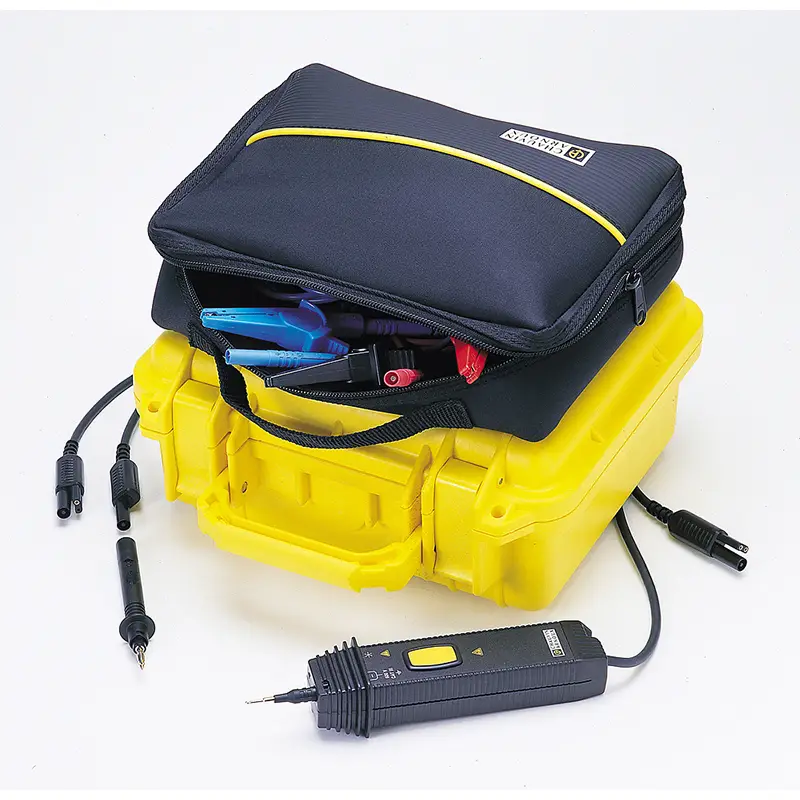

• Mit Zubehörtasche, die am Gehäusedeckel befestigt werden kann

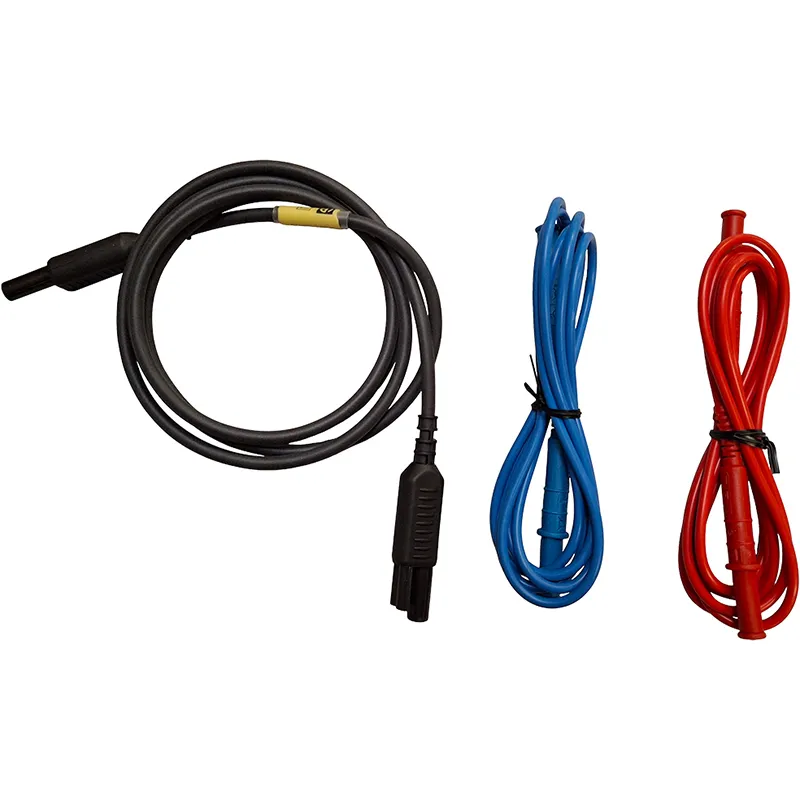

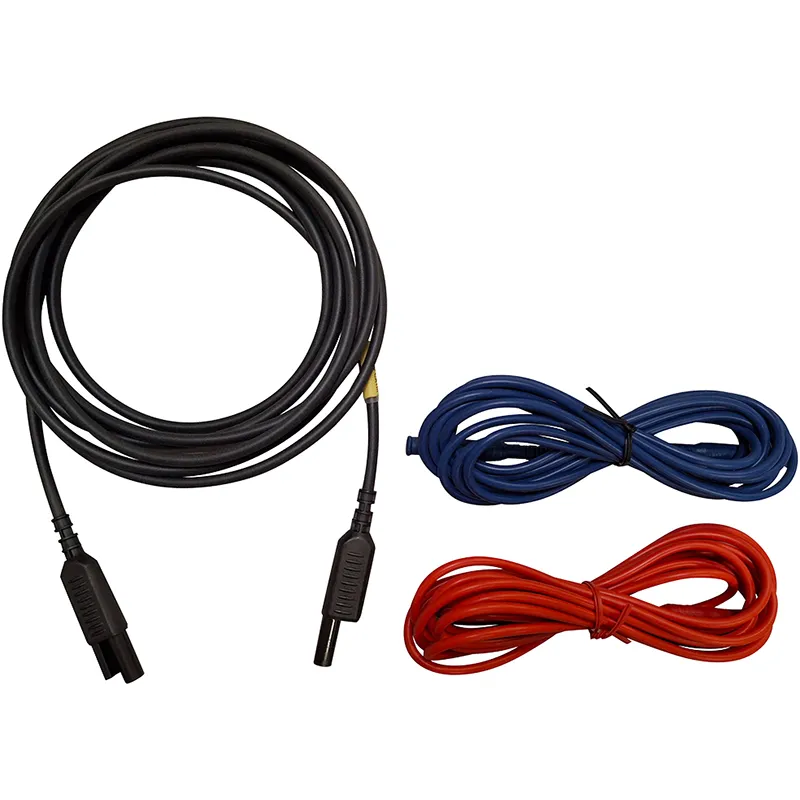

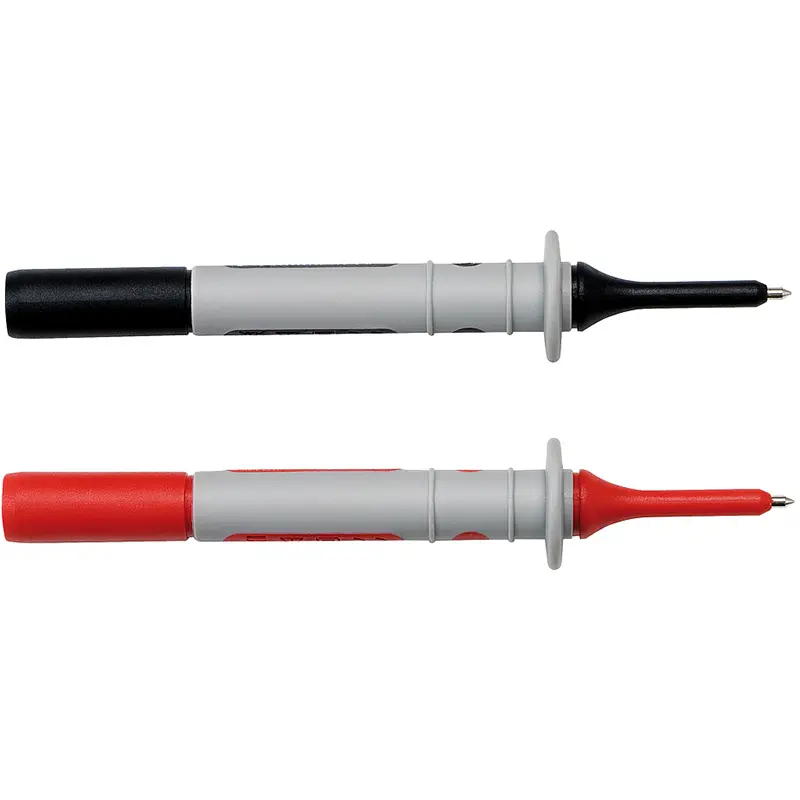

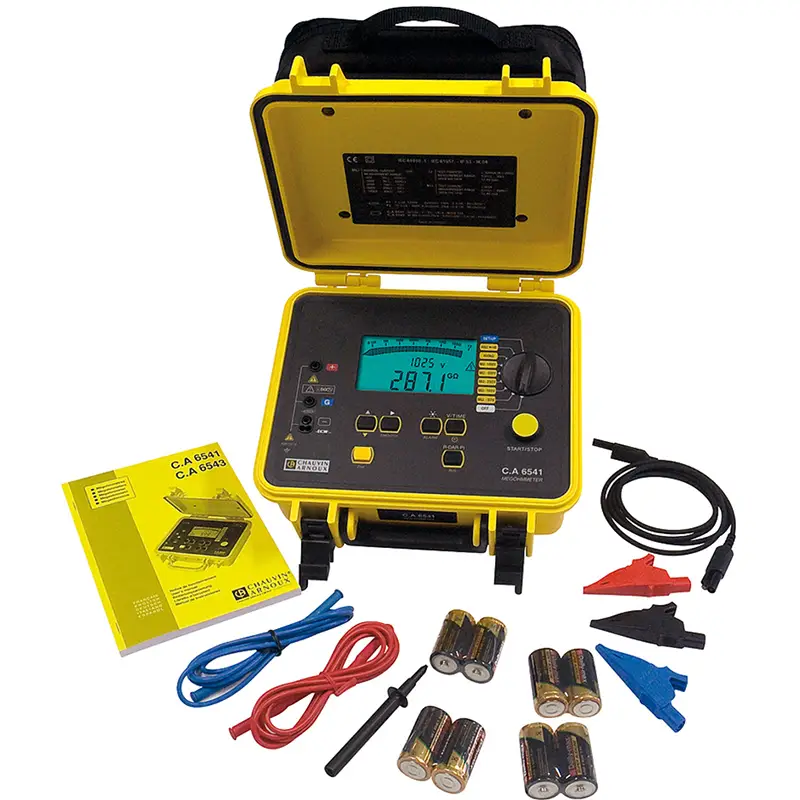

Geliefert mit: 1 Tasche für Zubehör, 2 Messleitungen, 1 abgeschirmte Leitung, 3 Krokodilklemmen, 1 Prüfspitze, 8 Batterien LR14
1.548,00 €
exkl. 19 % MwSt. zzgl. Versandkosten
Art.-Nr.
Highlights
• Robuster Isolationsmesser zur Messung sehr hoher Isolationswiderstände bis 4 TΩ mit Prüfspannungen von 50 bis 1000 V
• Großes beleuchtetes LCD-Display mit digitaler Anzeige und Analog-Bargraph
• Automatische Berechnung der Verhältnisse zur Beurteilung der Isolationsqualität (DAR, PI)
• Kurvenzeichnung R(T): Automatische Speicherung von Messwerten bei Prüfungen mit programmierter Dauer
• Mit Zubehörtasche, die am Gehäusedeckel befestigt werden kann
Geliefert mit: 1 Tasche für Zubehör, 2 Messleitungen, 1 abgeschirmte Leitung, 3 Krokodilklemmen, 1 Prüfspitze, 8 Batterien LR14
Ressourcen
Stromversorgung
Netzbetrieb
Messwertspeicher
Nein
Anzeige
analog/digital
Isolationswiderstandsmessbereich
0.002 bis 4000000
Niederohmmessung
Ja
Schnittstelle
Nein
Momentanwertspeicher (Data Hold)
Ja
Hintergrundbeleuchtung der LC-Anzeige
Ja
Überspannungsableiterprüfung
Ja
Analoge Balkenanzeige
Ja
Nennprüfspannung 100 V
Ja
Nennprüfspannung 1000 V
Ja
Nennprüfspannung 250 V
Ja
Nennprüfspannung 2500 V
Nein
Nennprüfspannung 500 V
Ja
Nennprüfspannung 5000 V
Nein
Nennprüfspannung einstellbar
Nein
Spannungsmessung
Ja
Nennprüfspannung einstellbar mit Rampenfunktion
Nein
Fremdspannungserkennung im OFF-Zustand
Ja
Nennprüfspannung 10 kV
Nein
Nennprüfspannung 15 kV
Nein
Beschreibung

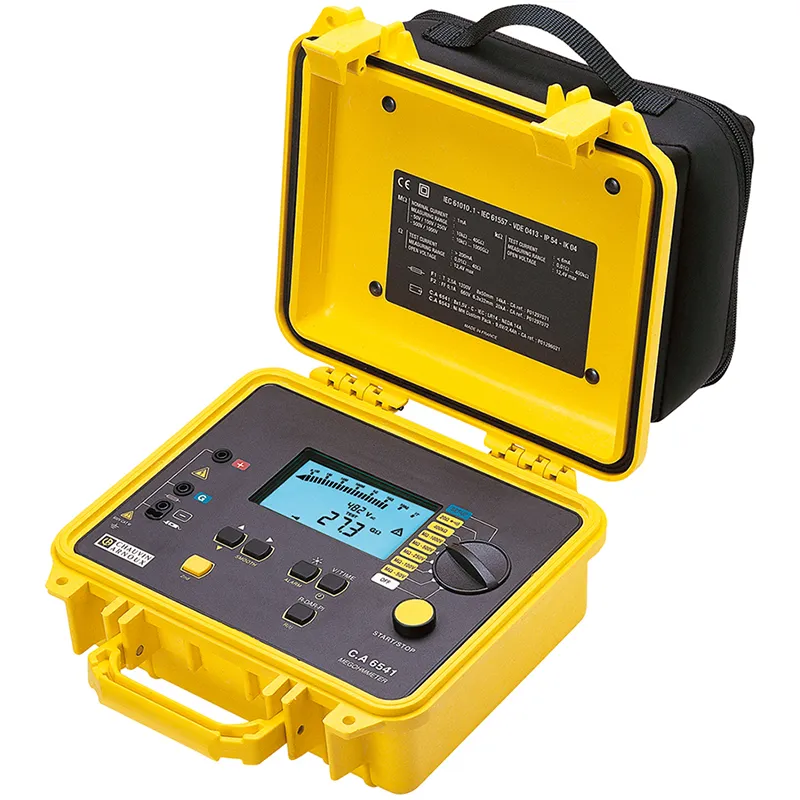

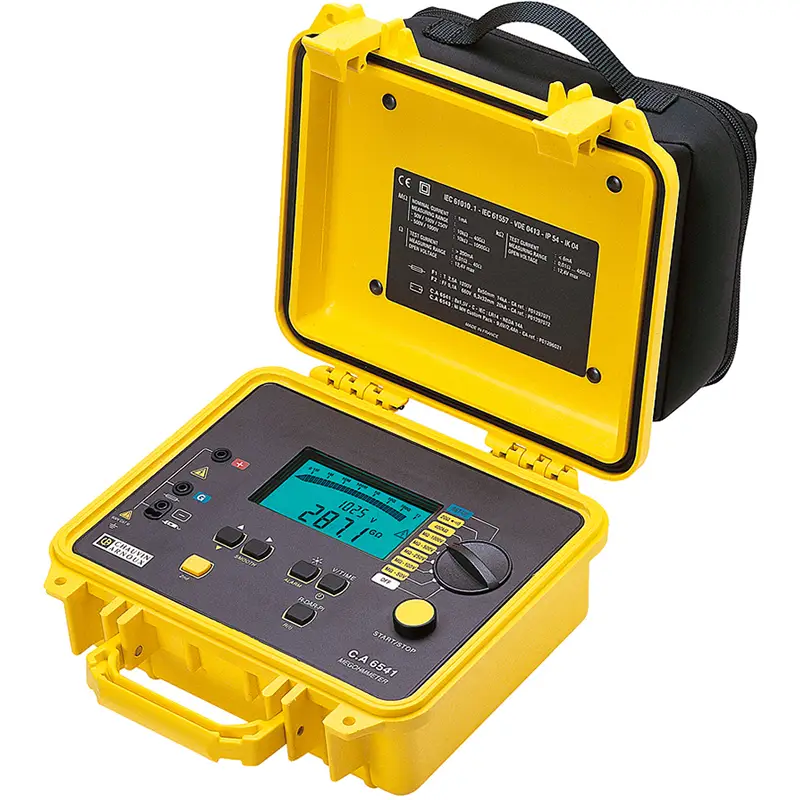

Der C.A 6541 ist ein echter „Hochleistungs“-Isolationsprüfer mit Prüfspannungen von 50 V bis 1 kV, geeignet für die widrigsten Umgebungsbedingungen und mit qualitativer Analyse der Isolation.
Features
Isolationsprüfung: bis 4 TΩ (5 Bereiche) bei 50/100/250/500 und 1000 V DC
Automatische Berechnung des Polarisationsindex (PI) und des dielektrischen Verlustfaktors (DAR)
Prüfdauer programmierbar mit Kurvenerstellung R(t) (Autom. Speicherung von 20 Samples)
Autom. Spannungsanzeige vor und nach der Messung: 1 bis 1000 V AC/DC
Widerstand: 0,01 Ω bis 400 kΩ
Durchgangsprüfung: 0,01 Ω bis 40 Ω (akustisches Signal und Kompensation der Messleitung)
Autom. Kapazitätsmessung nach jeder Isolationsmessung: 0,005 bis 4,999 µF
Mikroprozessorsteuerung
Großformatige LCD-Anzeige für Zahlenwerte und Bargraph
Hintergrundbeleuchtung
SMOOTH-Funktion (Glättung der Anzeigewerte)
Sperrung von gefährlichen Prüfspannungen möglich
Programmierbare Alarme
Netzunabhängig: 8 x LR14-Batterien (21.000 Isolationsprüfung für je 5s)
Externe Sonde zur Fernbedienung als Option
Elektrische Sicherheit: IEC 61010 600 V CAT III und IEC 61557
Abmessungen: 240 x 185 x 110 mm; Gewicht: 3,4 kg
