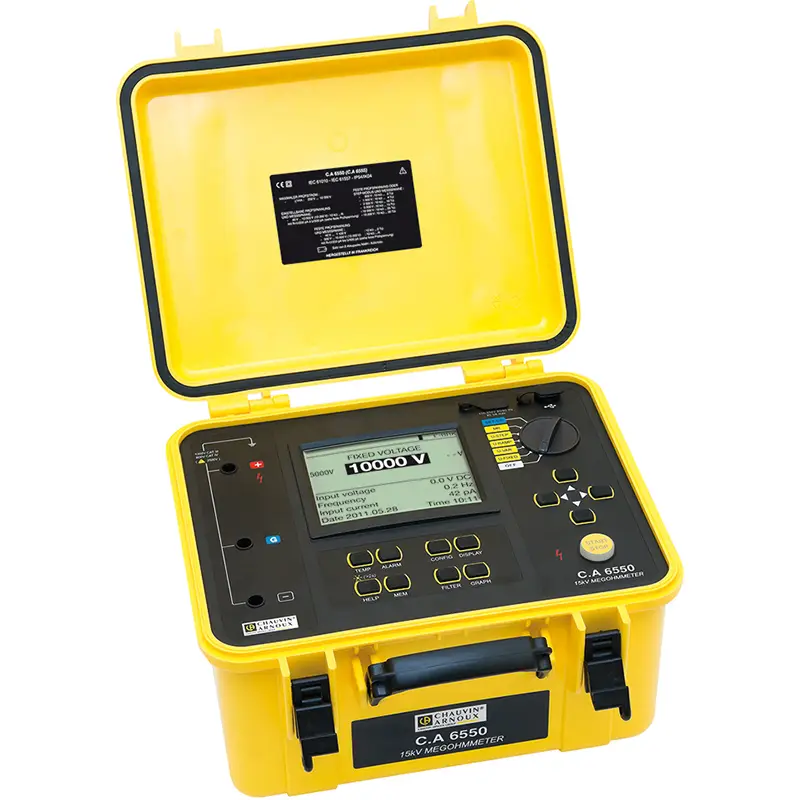

CA 6550 Isolationsmesser 10 kV
5.583,00 €
exkl. 19 % MwSt. zzgl. Versandkosten
Highlights
• Isolationsmesser mit Prüfspannungen von bis zu 10 kV für Isolationsprüfungen bis 25 TΩ bei optimaler Sicherheit und Exaktheit
• Mit 5 festen und einer einstellbaren Prüfspannung von 40 V bis 10 kV sowie Stufen- oder Rampenspannungen
• Verschiedene Prüfverfahren zur Beurteilung von Isolationen durch zerstörungsfreie Prüfungen sowie zur Untersuchung auf Alterung von Isoliermaterialien
• Automatische Berechnung der Isolationsqualitätsparameter (DAR, PI, DD)
• Schnelle Übersicht über die Isolationsqualität: Grafische Darstellung des Verlaufs des Isolationswiderstands und der Prüfspannung
• Integrierter Messwertspeicher und USB-Schnittstelle für DataView-Software für detaillierte Auswertungen und Berichte
Geliefert mit: 1 Transporttasche, 2 Sicherheits-Hochspannungsleitungen mit HS-Stecker und HS-Krokodilklemme (rot/blau, 3m), 1 geschützte Sicherheits-Hochspannungsleitun mit HS-Stecker mit Rückkontakt und HS-Krokodilklemme (schwarz, 3m), 1 geschützte Sicherheits-Hochspannungsleitung mit HS-Stecker und HS-Stecker mit Rückkontakt (blau, 0,5m), 1 Netzanschlusskabel 2m, 1 optisches USB-Kabel, 1 USB-Stick mit Bedienungsanleitungen und Software DataView
5.583,00 €
exkl. 19 % MwSt. zzgl. Versandkosten
Highlights
• Isolationsmesser mit Prüfspannungen von bis zu 10 kV für Isolationsprüfungen bis 25 TΩ bei optimaler Sicherheit und Exaktheit
• Mit 5 festen und einer einstellbaren Prüfspannung von 40 V bis 10 kV sowie Stufen- oder Rampenspannungen
• Verschiedene Prüfverfahren zur Beurteilung von Isolationen durch zerstörungsfreie Prüfungen sowie zur Untersuchung auf Alterung von Isoliermaterialien
• Automatische Berechnung der Isolationsqualitätsparameter (DAR, PI, DD)
• Schnelle Übersicht über die Isolationsqualität: Grafische Darstellung des Verlaufs des Isolationswiderstands und der Prüfspannung
• Integrierter Messwertspeicher und USB-Schnittstelle für DataView-Software für detaillierte Auswertungen und Berichte
Geliefert mit: 1 Transporttasche, 2 Sicherheits-Hochspannungsleitungen mit HS-Stecker und HS-Krokodilklemme (rot/blau, 3m), 1 geschützte Sicherheits-Hochspannungsleitun mit HS-Stecker mit Rückkontakt und HS-Krokodilklemme (schwarz, 3m), 1 geschützte Sicherheits-Hochspannungsleitung mit HS-Stecker und HS-Stecker mit Rückkontakt (blau, 0,5m), 1 Netzanschlusskabel 2m, 1 optisches USB-Kabel, 1 USB-Stick mit Bedienungsanleitungen und Software DataView
Beschreibung
Isolationsmesser bis 10.000 V
Der Isolationsprüfer C.A 6550 ist in seinem baustellentauglichen Gehäuse bestens geeignet für die Isolationsprüfung von Geräten in der Fertigung, bei turnusmäßigen Prüfungen oder bei der Wieder-Inbetriebnahme von Anlagen.
Das Gerät ist besonders für Elektrizitätsversorger, Anlagenhersteller, Installateure, Wartungsbetriebe, Forschungszentren und Infrastrukturbetriebe gedacht.
Der C.A 6550 erfüllt die Norm IEEE 43. Diese fordert, dass Isolationsprüfungen an mit 12 kV und darüber versorgten drehenden Maschinen mit Prüfspannungen zwischen 5 und 10 kV vorgenommen werden müssen.
Technische Daten
• Umfassender Messbereich: 10 kΩ bis 25 TΩ
• Vorgegebene und einstellbare Prüfspannung: 40 V bis 10 kV
• Maximaler Ladestrom: 5 mA
• Große, beleuchtete LCD-Anzeige mit Digitalanzeige, Bargraph und Kurvengrafik R(t)+u(t), i(t), i(u)
• Automatische Berechnung von: DAR / PI / DD / DR (ppm/V)
• Mehrere Prüfverfahren: stufenförmige, rampenförmige Prüfspannung, „Burning“-Test, „Early Break“-Test oder Test mit „I-limit“
• Filter zur Stabilisierung der Messergebnisse
• Umrechnung von R auf eine Bezugstemperatur
• Speicher für 80.000 Messwerte und Echtzeit-Uhr
• Optisch isolierter USB-Anschluss für Datenübertragung auf Computer und Protokollsoftware DataView ®
• Stromversorgung: NiMH-Akku mit externem Ladegerät
• Erfüllt IEC 61557 -1 -2
• Installationskategorie: IEC 61010 1000 V CAT IV
• Abmessungen: 406 x 330 x 174 mm; Gewicht: 6 kg
