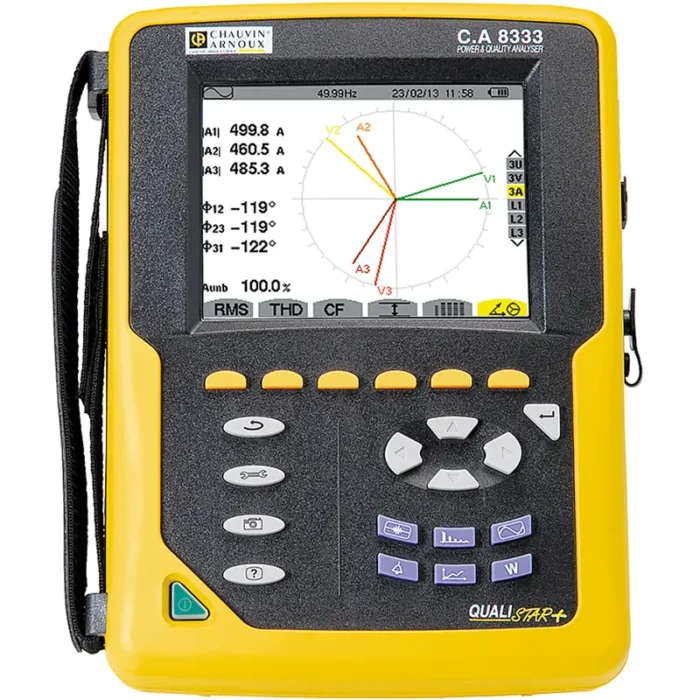

C.A 8333 Leistungs- und Energieanalysator

Stärken
Direkter Zugriff auf wichtigste Funktionen (Einstellungen usw.)
Direkter Zugriff auf Messfunktionen (Oberschwingungen, Flicker usw.)
Spannungs- und Stromeingänge mit Farbmarkierungen
Hervorragend ablesbarer, großer TFT-Farbbildschirm
Netzunabhängig für 13 Stunden

Beschreibung
Alle Parameter auf einen Blick
Der Qualistar+ C.A 8333 ist besonders geeignet für Wartungs- und Prüfdienste in industriellen und gewerblichen Anlagen. Er liefert ein sofortiges Abbild der wichtigsten Netzqualitätsparameter. Mit seinen Funktionen ist dieser Analysator besonders für die Wartung und Reparatur geeignet. Die komplette Energiebilanz einer Anlage lässt sich erstellen.
Für die Dimensionierung von elektrischen Anlagen und für die Erkennung von Umschaltfehlern verfügt der C.A 8333 über einen Transienten-Modus, mit dem sich der Anlaufstrom über 4 Netzperioden ermitteln lässt.
Das kompakte, handliche Gerät bietet zusätzliche Berechnungs- und Bedienfunktionen. Der C.A 8333 verfügt über jeweils 3 Spannungs- und Stromeingänge. Mit dem C.A 8333 werden alle Parameter, Transienten, Alarme und Signalformen gleichzeitig erfasst und gespeichert.
Die verwendeten Stromwandler werden bei Ihrem Anschluss vom C.A 8333 automatisch erkannt. Es können verschiedene Stromwandler angeschlossen werden und die Einstellung der Übersetzungsverhältnisse ermöglicht ein direktes Ablesen der Messwerte.

Das Gerät ist für die Arbeit vor Ort konzipiert:
Durch seine Vielzahl an Funktionen ist der Qualistar+ C.A 8333 vielseitig einsetzbar. Er kann in Anlagen der Kategorie CAT III bis 1000 V und der Kategorie CAT IV bis 600 V verwendet werden.

Software
Für die Verarbeitung der mit dem Qualistar gemessenen Werte stehen die Software PAT standardmäßig und die Software Dataview® optional zur Verfügung. Sie ermöglichen das Vornehmen von Einstellungen, die Datenübertragung und -verarbeitung sowie eine Analyse. Mit Dataview® können außerdem normgerechte Prüfberichte zu den Spannungsqualitätsmerkmalen erstellt werden.

Spezielles Zubehör
Mit der ESSAILEC-Messleitung können Prüfungen an Zählern, an eingebauten Schutzrelais oder an Sekundärkreisen von Spannungs- oder Stromwandlern durchgeführt werden, ohne die Stromversorgung zu stören oder zu unterbrechen.

Reeling Box
Diese praktische Kabel-Aufrollbox hat einen Haftmagnet und verfügt über das MultiFIX-Halterungssystem. In die demontierbare Box kann der Benutzer Messleitungen mit Bananensteckern für Spannungsmessungen oder die Kabel des MiniFlex® MA193-250 für Strommessungen einrollen und je nach Bedarf in der Länge abwickeln – so sind die Messleitungen stets gut aufgeräumt.

Netzadapter PA31ER
Mit ihm können die Qualistar+ über einen Netz- Phasenleiter mit 100 V bis 1000 V, AC oder DC, direkt mit Strom versorgt werden. Er wird an die Spannungseingänge angeschlossen und hat folgende

Technische Daten
IP53
IEC 61010 CAT III 1000 V / CAT IV 600 V.
Alle Qualistar+ sind mit einem Satz farbiger Ringe und Stifte zur leichteren Erkennung von Messleitungen und -Eingängen und zur farblichen Kennzeichnung nach Landesvorgaben ausgerüstet.
Große Auswahl an Stromwandlern für Ströme von 5 mA bis 10 kA

Technische Daten
Spannung (TRMS AC+DC): bis 1000 V
Strom (TRMS AC+DC): 5 mA bis 10 kA je nach Stromwandler
Frequenz
Leistungen: W, VA, var, VAD, PF, DPF, cos φ, tan φ
Energiewerte: Wh, varh, VAh, VADh, BTU, TEP, toe, Joule
Oberschwingungen der Ränge 0 bis 50 mit Phasenlage
Transienten: bis zu 50
Inrush über 4 Perioden
Aufzeichnung einer Parameterauswahl bei maximaler Messwerterfassung von einigen Tagen bis mehrere Wochen
Alarme: 4.000 Alarmwerte für 10 Alarmtypen
Ermittlung des Peak-Werts
Darstellung als Vektordiagramm
In 27 Sprachen lieferbar
IP53 / IK08
USB-Schnittstelle
IEC 61000-4-30
Abmessungen: 240 x 180 x 55 mm; Gewicht: 1,9 kg
