F404T AC/DC-Vielfachmesszange für Photovoltaikanlagen

F404T – AC/DC-Vielfachmesszange für Photovoltaikanlagen mit patentierter Autocheck-Funktion
Die F404T ist eine AC/DC-Vielfachmesszange, die speziell für Arbeiten an Photovoltaikanlagen entwickelt wurde. Sie ermöglicht den zuverlässigen Nachweis der DC-Stromfreiheit in Modulstrings und schafft damit die Grundlage für sicheres Arbeiten vor jedem Eingriff an der Anlage. Ihr wichtigster Nutzen: Dank der patentierten Autocheck-Funktion lässt sich die korrekte Funktionsfähigkeit der Zange selbst prüfen, bevor die eigentliche Stromfreiheitsprüfung durchgeführt wird.

Beim Öffnen eines Strings, der dauerhaft Gleichstrom führt, besteht die Gefahr eines Lichtbogens, der Personen gefährdet und erhebliche Sachschäden verursachen kann. Eine falsch konfigurierte oder defekte Standard-Stromzange kann fälschlicherweise Stromfreiheit anzeigen und so eine zusätzliche Gefahrenquelle darstellen. Die F404T begegnet diesem Risiko mit einer integrierten Selbsttestfunktion, die vor jeder Prüfung in drei einfachen Schritten die einwandfreie Funktion der Zange bestätigt. Zusätzlich deckt sie mit einem 12-Bit-TRMS-Erfassungsverfahren ein breites Mess-Spektrum für AC- und DC-Ströme sowie -Spannungen ab und unterstützt mit einem Typ-K-Thermoelement die punktuelle Temperaturüberwachung an Photovoltaikmodulen.

Ihre Vorteile auf einen Blick
• Patentierte Autocheck-Funktion zur zuverlässigen Überprüfung der Stromfreiheit vor jedem Eingriff
• Autocheck-Funktion bestätigt vor jeder Messung die einwandfreie Zangenfunktion und macht die Stromfreiheitsprüfung an PV-Strings verlässlich
• DC-Messbereiche bis 1700 V und 1500 A decken die Anforderungen moderner Photovoltaikanlagen zuverlässig ab
• Sicherheitskategorie 1000 V CAT IV / 1500 V CAT III erfüllt höchste Anforderungen
• Hohe Messgenauigkeit durch schnelle digitale 12-Bit-TRMS-Erfassung auch bei stark verzerrten Signalen
• Robustes Gehäuse mit IP54 und normgerechter Sturzfestigkeit aus 2 Metern Höhe eignet sich auch für anspruchsvolle Feldbedingungen
• Typ-K-Thermoelement ermöglicht punktuelle Temperaturkontrolle an Photovoltaikmodulen ohne Zusatzgerät

Typische Einsatzbereiche

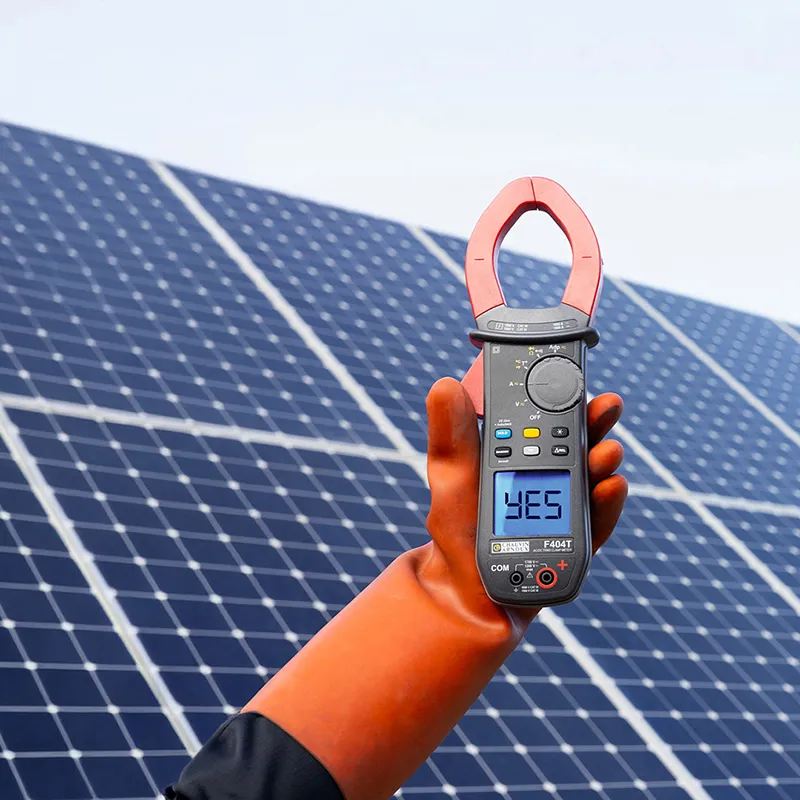

• Prüfung der DC-Stromfreiheit vor Wartungs- und Reparaturarbeiten an Photovoltaikanlagen
• Austausch von Modulen, Steckern oder defekten Kabeln in PV-Strings
• Arbeiten am Wechselrichter oder an Sicherungen von Solaranlagen
• Überwachung der Funktionsfähigkeit einer Photovoltaikanlage im laufenden Betrieb
• Temperaturkontrolle auf der Rückseite von Photovoltaikmodulen

Technische Highlights
• DC-Strombereich bis 1500 A, AC-Strombereich bis 1000 A (1500 A Spitze)
• DC-Spannungsbereich bis 1700 V, AC-Spannungsbereich bis 1200 V (1700 V Spitze)
• Schutzart IP54, Umschließungsdurchmesser 48 mm
• Temperaturmessung Typ K von -60,0 °C bis +1000 °C
• Zusatzfunktionen Min/Max, ΔREL, True Inrush, Adapterfunktion und automatische Abschaltung

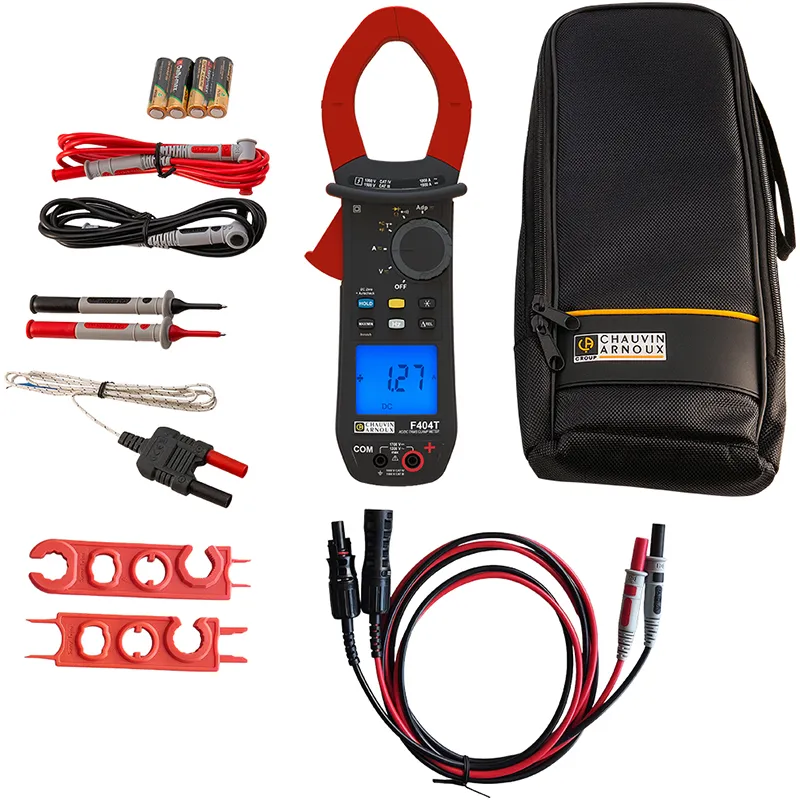

Lieferumfang
• 1 Satz PVC-Messleitungen mit abgewinkeltem und geradem Sicherheitsstecker Ø 4 mm, Länge 1,5 m, CAT IV 1000 V – CAT III 1500 V 15 A
• 1 Satz von 2 Prüfspitzen mit isolierter Buchse Ø 4 mm, CAT IV 1000 V – CAT III 1500 V 15 A
• 1 Satz PVC-Messleitungen mit Sicherheitsstecker Ø 4 mm/Typ MC4 (Buchse und Stecker)
• 1 Draht-Thermoelement mit isolierten Sicherheitssteckern Ø 4 mm, Abstand 19 mm
• Werkzeuge für Solarstecker
• 4 Alkalibatterien 1,5 V AA
• 1 gedruckte Schnellstartanleitung in 5 Sprachen
• 1 Transporttasche MultiFix
