MiniFlex MA130 30-300-3000A/3V 250 mm
1.149,00 €
exkl. 19 % MwSt. zzgl. Versandkosten
Art.-Nr.
Highlights
• Flexibler Stromwandler mit 3 Strommessschleifen mit hoher Biegsamkeit zur Messung von sehr geringen bis hohen Wechselströmen an Drehstromnetzen mit hoher Bandbreite
• Umschließungs-Ø: 7 cm, 25 cm Umfang
• Eingang: Messumfang 0,5 A…30 A | 0,5 A…300 A | 0,5 A…3000 A
• Ausgangssignal: Wechselspannung
• Übersetzungsverhältnis: 100 mV/A | 10 mV/A | 1 mV/A, Typische Genauigkeit: ≤ 1%
• Ausgang: BNC (Koaxialstecker)
• Bandbreite: 10 Hz…20 kHz
• Für Leistungsmessung geeignet (geringe Phasenverschiebung)

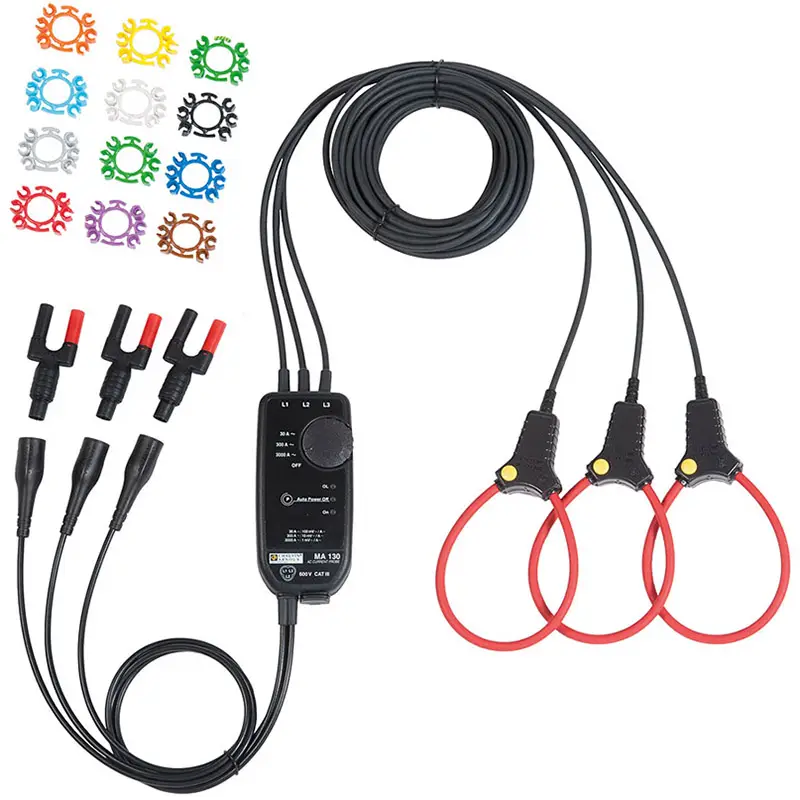

Geliefert mit: 2 Alkali-Batterien 1,5 V AA / LR6, 1 Bedienungsanleitung in 5 Sprachen, 1 Sicherheitsdatenblatt, 1 Überprüfungszertifikat, 1 Satz farbige Ringe zur Kennzeichnung der Kabel, 3 BNC-Buchse/Bananenstecker-Adapter, Ø 4 mm
1.149,00 €
exkl. 19 % MwSt. zzgl. Versandkosten
Art.-Nr.
Highlights
• Flexibler Stromwandler mit 3 Strommessschleifen mit hoher Biegsamkeit zur Messung von sehr geringen bis hohen Wechselströmen an Drehstromnetzen mit hoher Bandbreite
• Umschließungs-Ø: 7 cm, 25 cm Umfang
• Eingang: Messumfang 0,5 A…30 A | 0,5 A…300 A | 0,5 A…3000 A
• Ausgangssignal: Wechselspannung
• Übersetzungsverhältnis: 100 mV/A | 10 mV/A | 1 mV/A, Typische Genauigkeit: ≤ 1%
• Ausgang: BNC (Koaxialstecker)
• Bandbreite: 10 Hz…20 kHz
• Für Leistungsmessung geeignet (geringe Phasenverschiebung)
Geliefert mit: 2 Alkali-Batterien 1,5 V AA / LR6, 1 Bedienungsanleitung in 5 Sprachen, 1 Sicherheitsdatenblatt, 1 Überprüfungszertifikat, 1 Satz farbige Ringe zur Kennzeichnung der Kabel, 3 BNC-Buchse/Bananenstecker-Adapter, Ø 4 mm
Ressourcen
Stromart
AC
Messwertspeicher
Nein
Anzeige
-
Messbereichswahl
manuell
Strommessbereich/AC
0.5 bis 3000
Strommessbereich/DC
-
Widerstandsmessbereich
Nein
Zangenöffnung
70
Echteffektivwertmessung (TRMS)
Nein
Durchgangsprüfung
Nein
Schnittstelle
Nein
Kapazitätsmessung
Nein
Frequenzmessung
Nein
Leistungsmessung
Nein
Ableitstrommessung
Nein
Messung in Kabel mit Hin- und Rückleiter
Nein
Ausführung als Adapter zum Anschließen an Multimeter
Nein
Oberschwingungsmessung
Nein
Spannungsmessung, AC
Nein
Spannungsmessung, DC
Nein
Analoge Balkenanzeige
Nein
Mehrfachanzeige
Nein
Messkreiskategorie
CAT IV
Schutzart (IP)
-
Temperaturmessung
Nein
Max. Spannung Messkreiskategorie
600
Mit Bildschirmhintergrundbeleuchtung
Nein
Beschreibung
Der MiniFlex® MA130 ist ein flexibler Stromwandler mit drei Strommessschleifen. Er lässt sich direkt an jeden Leistungs-Analysator oder Recorder usw… anschließen, um die Drehstromstärke oder um gleichzeitig bis zu drei einzelne Stromstärken zu messen.
Die flexiblen Messschleifen haben folgende Vorteile:

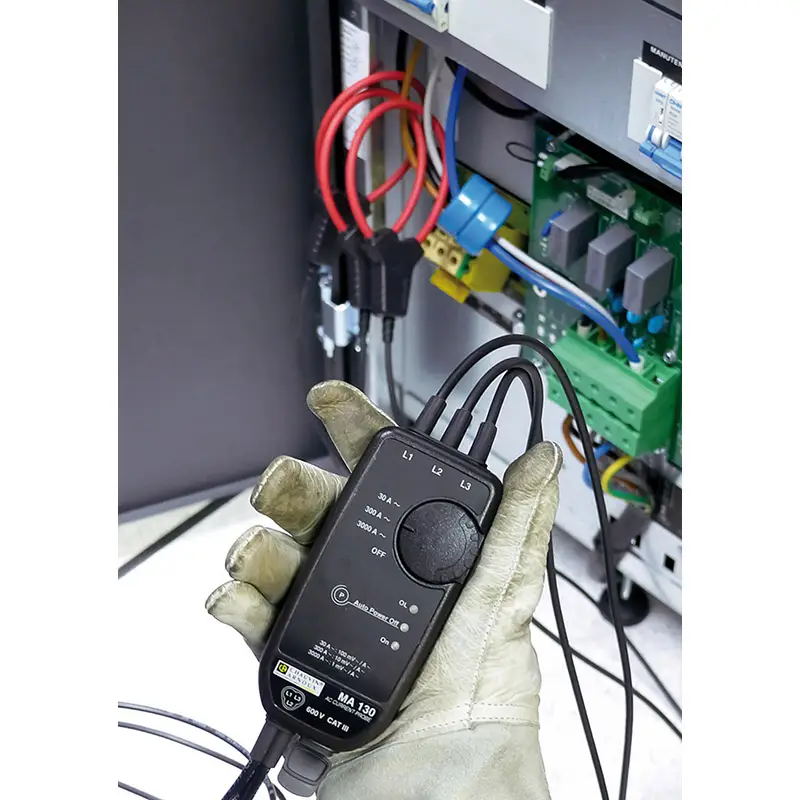

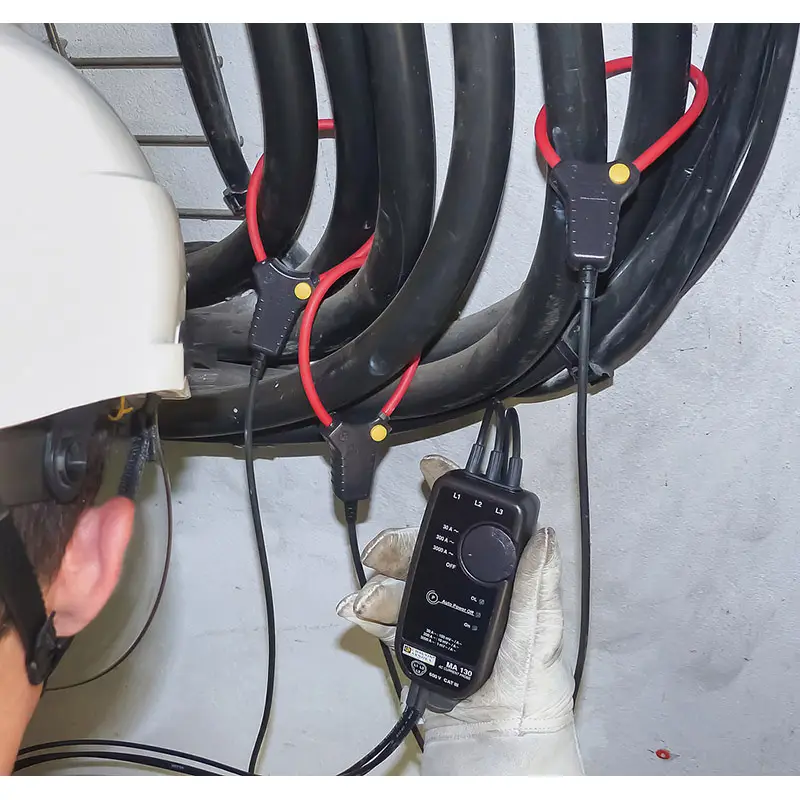

• Sie ermöglichen Strommessungen selbst an schwer zugänglichen Stellen
• Großer Messumfang
• An übliche Industrie-Frequenzen und an Oberschwingungsanalysen angepasste Bandbreite
• Keine magnetischen Sättigungseffekte und daher keine Erwärmung
• Geringe und konstante Phasenverschiebung, die korrekte Leistungsmessungen erlaubt
Stärken
• Flexibler Stromwandler, für Drehstrom
• Batteriebetriebsdauer: 5 Stunden
• Messumfang von 0,5 A bis 3 kA
• IP67, 1 V CAT IV
Technische Daten
• Messumfang: von 0,5 A bis 3 kA
• 3 Messbereiche
• Länge der Messschleife (Umschließungs-Ø): 25 cm (Ø7 cm)
• Schutzart Messschleife / Gehäuse: IP67 / IP54
• Ausgangssignal: AC-Spannung
• 3 Koaxiale Anschlusskabel mit je 1 Sicherheits-BNC-Steckverbinder
• Stromversorgung: 2 Batterien 1,5 V AA oder extern über µUSB Typ B 5V
• Batteriebetriebsdauer: 500 Stunden
• 600 V CAT IV
