OX 9302 Tragbares Oszilloskop 2 x 300 MHz BUS
6.692,00 €
exkl. 19 % MwSt. zzgl. Versandkosten
Art.-Nr.
Highlights
• Modernes, tragbares Oszilloskop mit 2 isolierten Kanälen mit 300 MHz Bandbreite für die Prüfung der physikalischen Integrität von Feldbussen
• Gängige Feldbus-Typen sind im SCOPIX bereits angelegt und sind individuell erweiterbar
• Automatischer Prüflauf zur Funktionsbewertung gemäß Normwerten mit nur einem Tastendruck
• Hohe Sicherheit: Echt gegeneinander und gegen Erde isolierte Kanäle
• Großer Farb-Touchscreen mit optimiertem Tastenfeld für den besten Bedienkomfort
• Erweiterte Kommunikationsschnittstellen: Ethernet, WLAN, USB
• ScopeNet Software zur Datenübertragung und Auswertung am PC

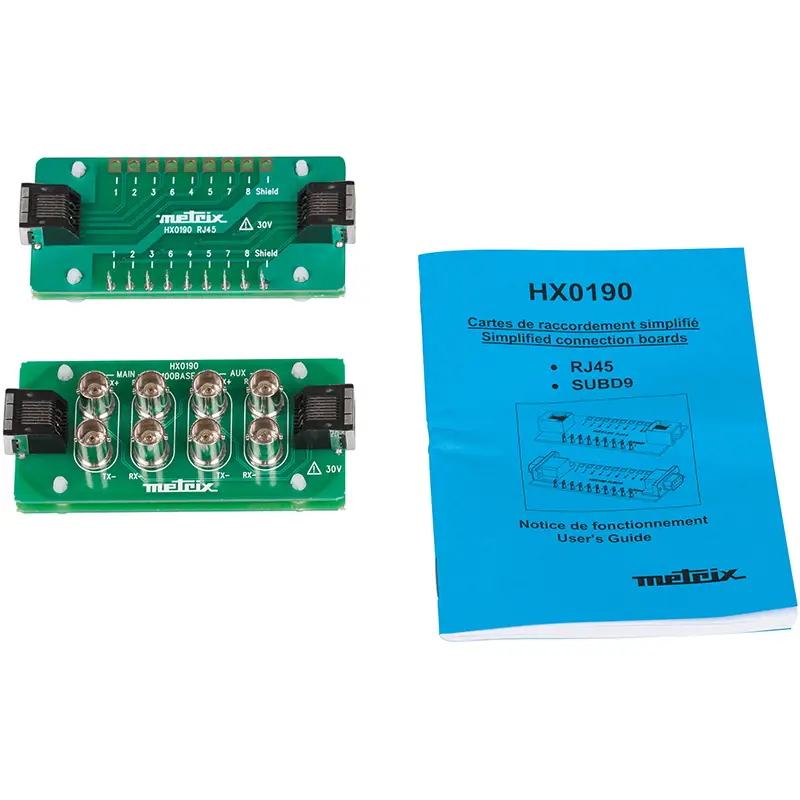

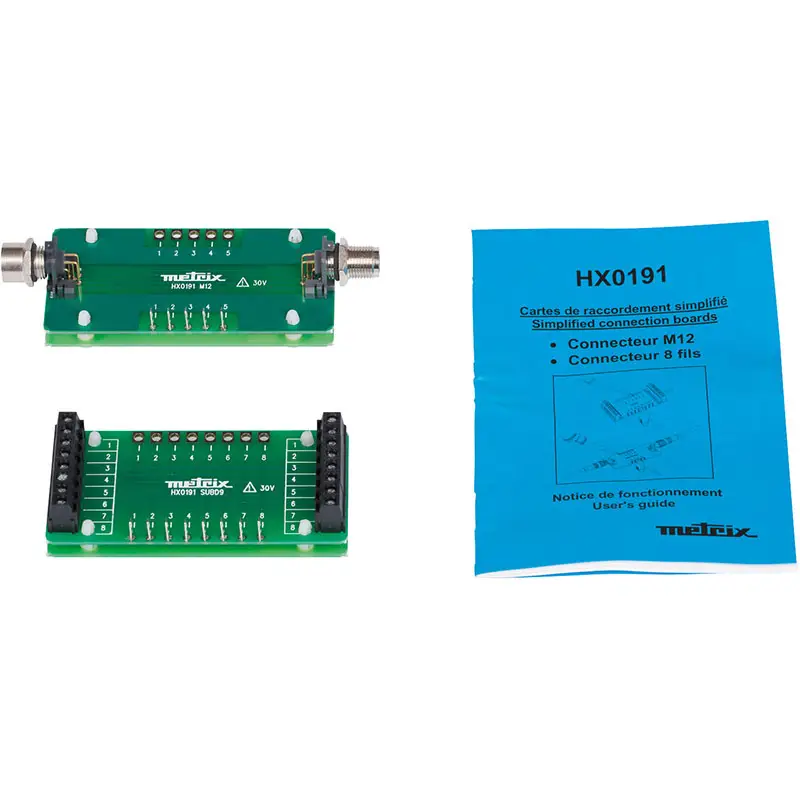

Geliefert mit: 1 Transporttasche, 1 Netzteil/Ladegerät PA40W 2, 1 Li-Ion-Akku, 1 Touchscreen-Stift, 2 Tastköpfe 1:10 Probix HX0130, 1 Bananenadapter Ø 4 mm Probix, 1 Satz Messleitungen mit Bananen-Prüfspitzen Ø 4 mm, 1 Ethernet-Kabel, 1 USB-Kabel, 1 µSD-Karte mit 8 GB mit Adapter für SD-Karte, Bus-Anschlusskarten HX0190 und HX0191, 1 CD-Rom mit Bedienungsanleitung, Programmieranleitung und Software SX-BUS 2.0
6.692,00 €
exkl. 19 % MwSt. zzgl. Versandkosten
Art.-Nr.
Highlights
• Modernes, tragbares Oszilloskop mit 2 isolierten Kanälen mit 300 MHz Bandbreite für die Prüfung der physikalischen Integrität von Feldbussen
• Gängige Feldbus-Typen sind im SCOPIX bereits angelegt und sind individuell erweiterbar
• Automatischer Prüflauf zur Funktionsbewertung gemäß Normwerten mit nur einem Tastendruck
• Hohe Sicherheit: Echt gegeneinander und gegen Erde isolierte Kanäle
• Großer Farb-Touchscreen mit optimiertem Tastenfeld für den besten Bedienkomfort
• Erweiterte Kommunikationsschnittstellen: Ethernet, WLAN, USB
• ScopeNet Software zur Datenübertragung und Auswertung am PC
Geliefert mit: 1 Transporttasche, 1 Netzteil/Ladegerät PA40W 2, 1 Li-Ion-Akku, 1 Touchscreen-Stift, 2 Tastköpfe 1:10 Probix HX0130, 1 Bananenadapter Ø 4 mm Probix, 1 Satz Messleitungen mit Bananen-Prüfspitzen Ø 4 mm, 1 Ethernet-Kabel, 1 USB-Kabel, 1 µSD-Karte mit 8 GB mit Adapter für SD-Karte, Bus-Anschlusskarten HX0190 und HX0191, 1 CD-Rom mit Bedienungsanleitung, Programmieranleitung und Software SX-BUS 2.0
Ressourcen
Stromversorgung
Akku/Netz
Anzahl der Kanäle
2
Messwertspeicher
Ja
Schnittstelle
Ja
Kapazitätsmessung
Ja
Frequenzmessung
Ja
Monitor
Farbe/digital
Durchgangsprüfung/Diodentest
Ja
Kleinste Eingangsempfindlichkeit
2
Max. Spannungsmessbereich AC
600
Max. Spannungsmessbereich DC
600
Max. Strommessbereich AC
-
Max. Strommessbereich DC
-
Referenzsignalformen
Ja
Wählbare Pulsbreitentriggerung
Ja
Temperaturmessung
Ja
Frequenzbandbreite
300
Beschreibung
Die Bedienerfreundlichkeit der tragbaren SCOPIX IV-Oszilloskope sorgt für einfachste Benutzung der Geräte.
Das Gehäuse wurde extrem kompakt gestaltet und der innere Aufbau der SCOPIX IV ermöglicht eine platzsparende
Unterbringung der Hardware. Das Tastenfeld profitiert von den neuesten im Automobilbau erprobten Technologien.
In der der BUS -Funktion des SCOPIX IV lassen sich die elektrischen Messungen durchführen, um die physikalische Integrität von Feldbussen zu bewerten, d.h. die Funktionsfähigkeit der ersten Bitübertragungsschicht gemäß den geltenden Normen zu prüfen (elektrische Eigenschaften, Synchronisation usw…).
4 Schritte für eine einfache und schnelle Busanalyse :
• Auswahl des zu prüfenden Feldbusses
• Anzeige der zulässigen Toleranzen
• Analyse
• Analyseergebnisse
Stärken
• 4 Schritte zur Funktionsbewertung eines Datenbusses
• Prüfung der Übertragungsqualität der Signale gemäß den folgenden Feldbus-Protokollen: KNX, DALI, CAN, LIN, FlexRay™, AS-i, Profibus®, RS-485, RS-232, ETHERNET, …
• Intuitive und erweiterbare Bedienerschnittstelle
• Vernetzbar über mehrere Schnittstellen
