Set für Erdungsmessung an Hochspannungsmasten
10.435,00 €
exkl. 19 % MwSt. zzgl. Versandkosten
Highlights
• Komplettpaket für Erdungsmessungen an Hochspannungsmasten mit Erdseil

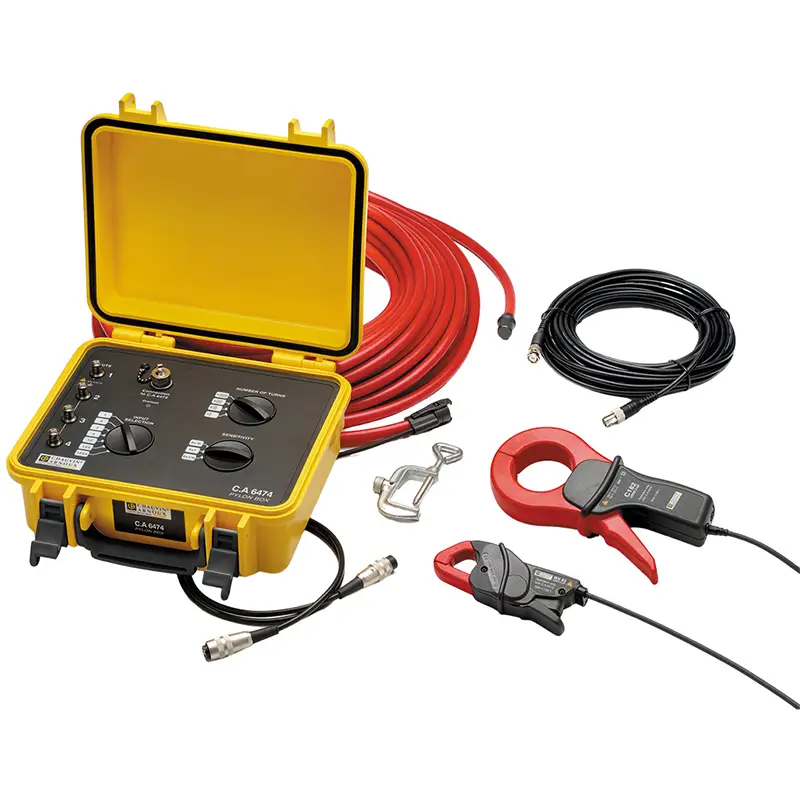

• Inklusive Pylon Box C.A 6474 zum Anschluss an den Erdungs- und Erdwiderstandsmesser C.A 6472 für Erdungsmessungen an Hochspannungsmasten mit Erdseil im Betrieb und ohne Unterbrechung

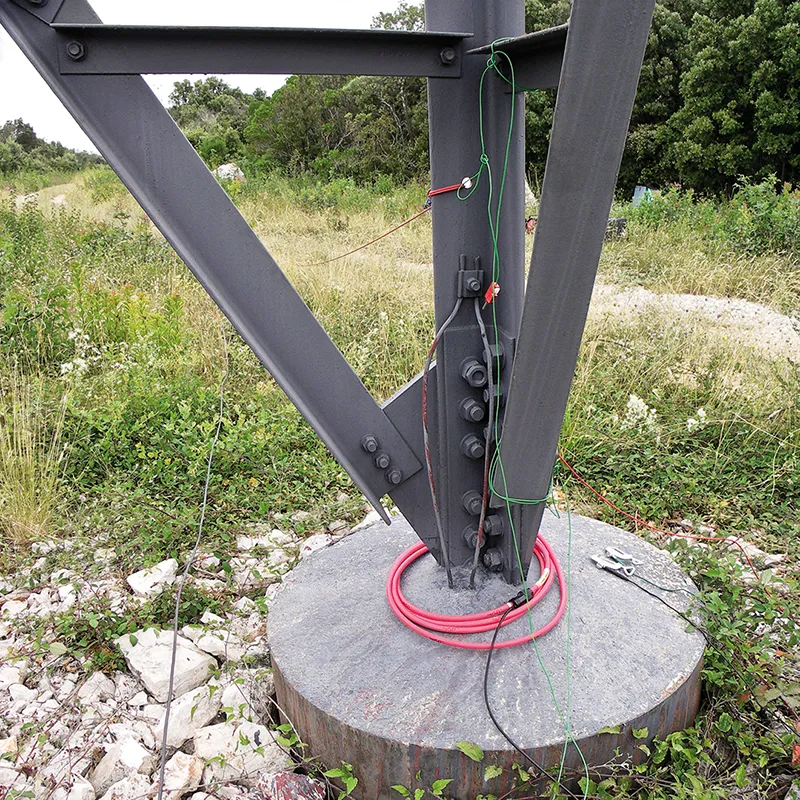

• Einfacher und schneller Messaufbau: 4 flexible Stromwandler AmpFLEX um die Mastfüße legen, um den Erdungswiderstand zu messen
• Alle Parameter mit nur einer Messung: Gesamtimpedanz der Leitung, Erdungswiderstand des Mastes, Widerstand jedes einzelnen Mastfußes, Kettenleiterimpedanz über das Erdseil
• 4 flexible AmpFLEX Stromwandler mit 5 m Schleifenlänge für Messungen an Masten der unterschiedlichsten Bauweisen
• Zusätzlich mit großem Erdungszubehörset für tiefgehende Analysen von Erdungs- und Blitzschutzeinrichtungen mit dem C.A 6472 als Einzelgerät
Beschreibung
Bestehend aus C.A 6472 + C.A 6474 + 4 Ampflex + Zubehörset für Erdungsmessung 100m.
Beschreibung
Mit dem Erdungsmesser sind alle Messungen einschließlich an Leitungsmasten möglich (mit dem C.A 6474) – spezifischer Bodenwiderstand – Erdkopplung – Erdpotential – Durchgang und Erdungswiderstand
Mit dem C.A 6472 ist eine schnelle und vollständige Prüfung von Erdungen aller Art möglich, da das Gerät alle Funktionalitäten für Erdungsmessungen in sich vereint.
In Verbindung mit dem C.A 6474 können Messungen an Hochspannungsmasten durchgeführt werden. Damit ist das Gerät für die Prüfung und Wartung von Hochspannungsnetzen unverzichtbar.
Mit dem C.A 6472 können dank des großen Frequenzmessbereichs (41 Hz bis 5078 Hz) Erdungen frequenzabhängig getestet werden. Die Verwendung eines höherfrequenten Signals ermöglicht die Bewertung des Verhaltens von Erdungsschleifen bei Blitzeinschlag.
Funktionen:
3-Pol-Messung bis 10 kΩ und Störspannungen bis 60 Veff
Selektive 3-Pol- und 4-Pol-Messung
Messung von Erdungsschleifen mit 2 Zangen von 0,01 Ω bis 500 Ω
Messung der Erdkopplung
Zur Messung des spezifischen Bodenwiderstands werden einfach die Messabstände programmiert und das Gerät berechnet R nach dem Wenner- oder Schlumberger-Verfahren
Messung des Erdpotentials
Durchgangsprüfung und Erdungswiderstandsmessung
Erdungsmessung für Leitungsmasten mit dem C.A 6474
Weitere technische Daten:
Speicherung von 512 Messungen
Optische USB-Schnittstelle
Software PC Ground Tester Transfer zur Verarbeitung der gespeicherten Daten
Stromversorgung: NiMH-Akku mit externem Ladegerät
Schutzart: IP53
IEC 61557 -1 -4 -5
IEC 61010 50 V CAT IV
Abmessungen: 272 x 250 x 128 mm; Gewicht: 3 kg
