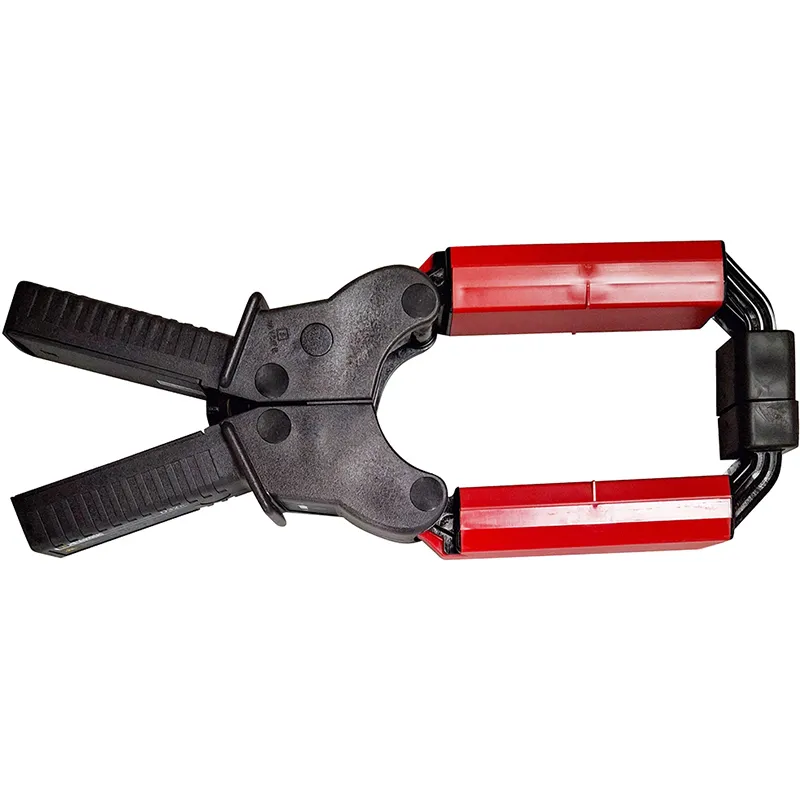

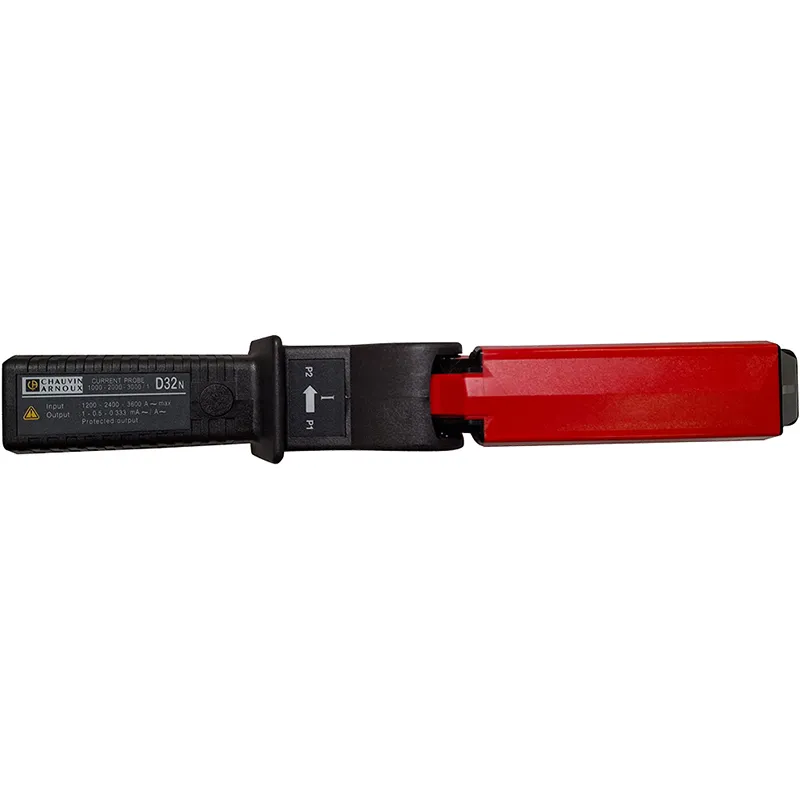

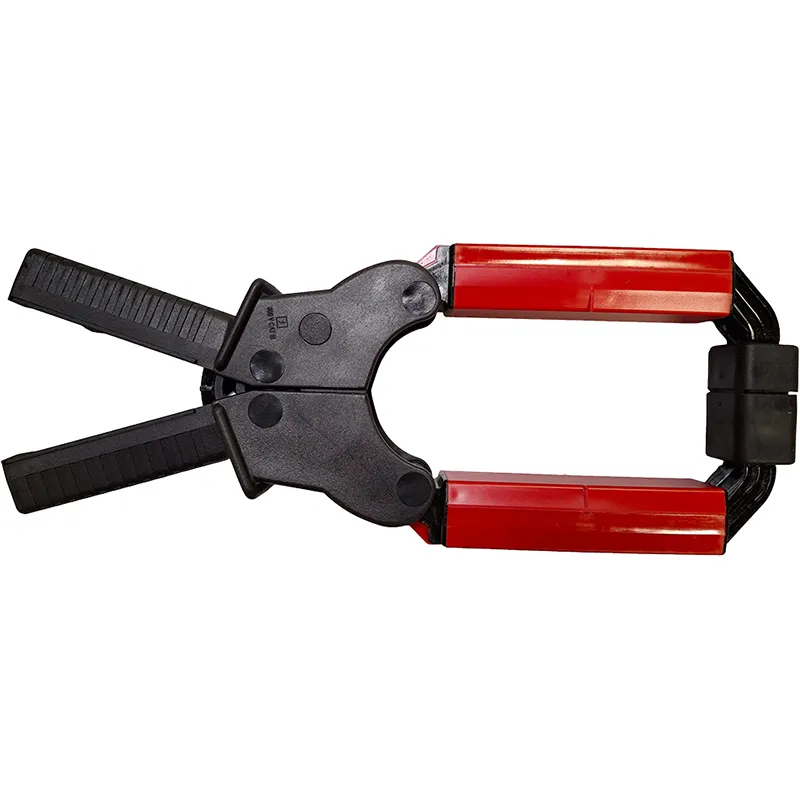

Zange D32N LDA 1-2-3k/1
682,00 €
exkl. 19 % MwSt. zzgl. Versandkosten
Art.-Nr.
Highlights
• Zangenstromwandler mit rechteckiger Form zur genauen Messung von mittleren und hohen Wechselströmen an dicken Kabeln und Sammelschienen
• Umschließungsmaße: 64 x 150 mm
• Eingang: Messumfang 1 A…1200 A | 1 A…2400 A | 1 A…3600 A
• Ausgangssignal: Wechselstrom
• Übersetzungsverhältnis: 1000/1 | 2000/1 | 3000/1, Typische Genauigkeit: ≤ 1% | 0,5% | 0,5%
• Ausgang: Buchsen (Ø 4 mm, isoliert), mit Überspannungsschutz
• Für Leistungsmessung geeignet (geringe Phasenverschiebung)
682,00 €
exkl. 19 % MwSt. zzgl. Versandkosten
Art.-Nr.
Highlights
• Zangenstromwandler mit rechteckiger Form zur genauen Messung von mittleren und hohen Wechselströmen an dicken Kabeln und Sammelschienen
• Umschließungsmaße: 64 x 150 mm
• Eingang: Messumfang 1 A…1200 A | 1 A…2400 A | 1 A…3600 A
• Ausgangssignal: Wechselstrom
• Übersetzungsverhältnis: 1000/1 | 2000/1 | 3000/1, Typische Genauigkeit: ≤ 1% | 0,5% | 0,5%
• Ausgang: Buchsen (Ø 4 mm, isoliert), mit Überspannungsschutz
• Für Leistungsmessung geeignet (geringe Phasenverschiebung)
Ressourcen
Stromart
AC
Messwertspeicher
Nein
Anzeige
-
Messbereichswahl
manuell
Strommessbereich/AC
1 bis 3600
Strommessbereich/DC
-
Widerstandsmessbereich
Nein
Zangenöffnung
64
Echteffektivwertmessung (TRMS)
Nein
Durchgangsprüfung
Nein
Schnittstelle
Nein
Kapazitätsmessung
Nein
Frequenzmessung
Nein
Leistungsmessung
Nein
Ableitstrommessung
Nein
Messung in Kabel mit Hin- und Rückleiter
Nein
Ausführung als Adapter zum Anschließen an Multimeter
Nein
Oberschwingungsmessung
Nein
Spannungsmessung, AC
Nein
Spannungsmessung, DC
Nein
Analoge Balkenanzeige
Nein
Mehrfachanzeige
Nein
Messkreiskategorie
CAT IV
Schutzart (IP)
-
Temperaturmessung
Nein
Max. Spannung Messkreiskategorie
300
Mit Bildschirmhintergrundbeleuchtung
Nein
Beschreibung
Die Modellreihe „D“ bietet Zangenstromwandler zur genauen Messung von Wechselströmen bis 3000 A.
Die rechteckige Form der Zangenbacken, die Qualität der magnetischen Kreise und die verteilten Wicklungen erlauben genaue Messungen an dicken Kabeln und an Sammelschienen.
Eine verbesserte Messauflösung und -genauigkeit wird durch die 3 Messbereiche erreicht.
Technische Daten
• Nennstromstärke: 2400 A AC
• Ausgangssignal: Wechselstrom
• Wandlerverhältnis: 1000/1, 2000/1, 3000/1
• Ausgang: Buchsen (Ø4 mm, isoliert)
• Überspannungsschutz am Ausgang
