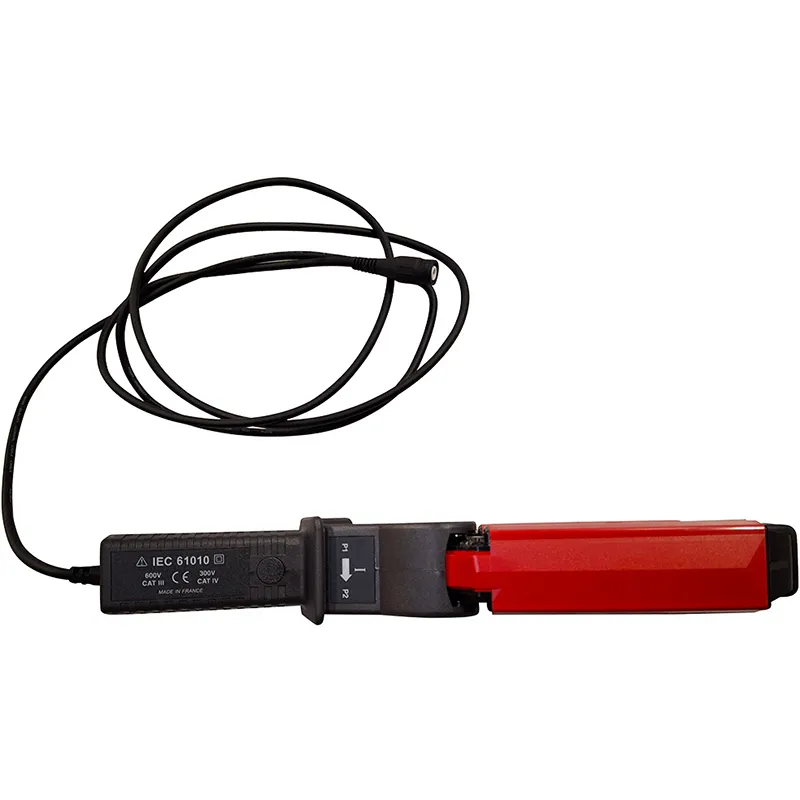

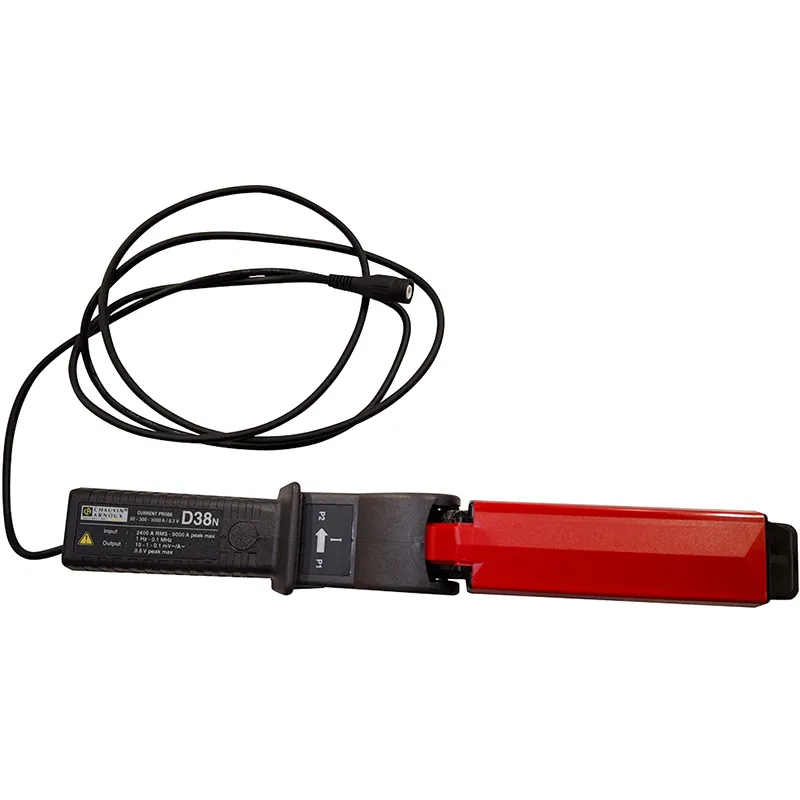

Zange D38N CV für Oszilloskope
890,00 €
exkl. 19 % MwSt. zzgl. Versandkosten
Art.-Nr.
Gewöhnlich versandfertig in 1-2 Wochen.
Highlights
• Zangenstromwandler mit rechteckiger Form zur genauen Messung von mittleren und hohen Wechselströmen an dicken Kabeln und Sammelschienen
• Umschließungsmaße: 64 x 150 mm
• Eingang: Messumfang 1 A…90 A Spitze | 1 A…900 A Spitze | 1 A…9000 A Spitze
• Ausgangssignal: Wechselspannung
• Übersetzungsverhältnis: 1 A/10 mV | 1 A/1 mV | 1 A/0,1 mV, Typische Genauigkeit: ≤ 2%
• Ausgang: BNC (Koaxialstecker)
890,00 €
exkl. 19 % MwSt. zzgl. Versandkosten
Art.-Nr.
Gewöhnlich versandfertig in 1-2 Wochen.
Highlights
• Zangenstromwandler mit rechteckiger Form zur genauen Messung von mittleren und hohen Wechselströmen an dicken Kabeln und Sammelschienen
• Umschließungsmaße: 64 x 150 mm
• Eingang: Messumfang 1 A…90 A Spitze | 1 A…900 A Spitze | 1 A…9000 A Spitze
• Ausgangssignal: Wechselspannung
• Übersetzungsverhältnis: 1 A/10 mV | 1 A/1 mV | 1 A/0,1 mV, Typische Genauigkeit: ≤ 2%
• Ausgang: BNC (Koaxialstecker)
Ressourcen
Anzeige
-
Analoge Balkenanzeige
-
Mehrfachanzeige
-
Mit Bildschirmhintergrundbeleuchtung
-
Messwertspeicher
-
Messbereichswahl
manuell
Strommessbereich/DC
-
Strommessbereich/AC
1 bis 3000
Stromart
AC
Echteffektivwertmessung (TRMS)
-
Spannungsmessung, AC
-
Spannungsmessung, DC
-
Widerstandsmessbereich
-
Temperaturmessung
-
Kapazitätsmessung
-
Frequenzmessung
-
Leistungsmessung
-
Ableitstrommessung
-
Oberschwingungsmessung
-
Messung in Kabel mit Hin- und Rückleiter
-
Zangenöffnung
64
Ausführung als Adapter zum Anschließen an Multimeter
-
Schnittstelle
-
Messkreiskategorie
CAT IV
Max. Spannung Messkreiskategorie
300
Durchgangsprüfung
-
Schutzart (IP)
-
12-16 Rue Sarah Bernhardt
92600 Asnières-sur-Seine
Frankreich
E-Mail: info@chauvin-arnoux.fr
In Deutschland vertreten durch:
CHAUVIN ARNOUX GmbH
Ohmstr. 1
77694 Kehl
Deutschland
E-Mail: info@chauvin-arnoux.de
Beschreibung
Die Modellreihe „D“ bietet Zangenstromwandler zur genauen Messung von Wechselströmen bis 3000 A.
Die rechteckige Form der Zangenbacken, die Qualität der magnetischen Kreise und die verteilten Wicklungen erlauben genaue Messungen an dicken Kabeln und an Sammelschienen.
In Verbindung mit einem Oszilloskop kann dieser isolierte Stromwandler mit seinen 3 Messbereichen verwendet werden, um Scheitelstromstärken bis 9000 A mit einer Bandbreite von bis zu 50 kHz darzustellen.
Technische Daten
• Ausgangssignal: Wechselspannung
• Verhältnis Ausgang/Eingang: 10 mV / A AC, 1 mV / A AC, 0,1 mV / A AC,
• Ausgang: Koaxialkabel und isolierter BNC-Stecker
