CA 6474 Adapter für Hochspannungsmasten (PYLON BOX) + 4 AmpFlex 8m
8.756,00 €
exkl. 19 % MwSt. zzgl. Versandkosten
Art.-Nr.
Highlights
• Pylon Box zum Anschluss an den Erdungs- und Erdwiderstandsmesser C.A 6472 für Erdungsmessungen an Hochspannungsmasten mit Erdseil im Betrieb und ohne Unterbrechung
• Einfacher und schneller Messaufbau: 4 flexible Stromwandler AmpFLEX um die Mastfüße legen, um den Erdungswiderstand zu messen
• Alle Parameter mit nur einer Messung: Gesamtimpedanz der Leitung, Erdungswiderstand des Mastes, Widerstand jedes einzelnen Mastfußes, Kettenleiterimpedanz über das Erdseil
• 4 flexiblen AmpFLEX Stromwandler mit 8 m Schleifenlänge für Messungen an Masten der unterschiedlichsten Bauweisen

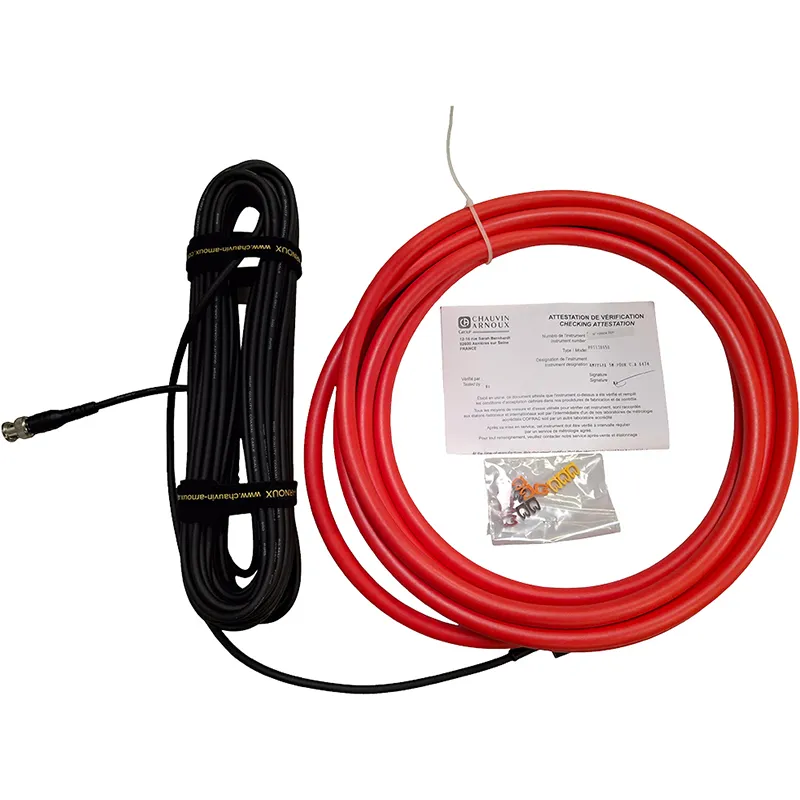

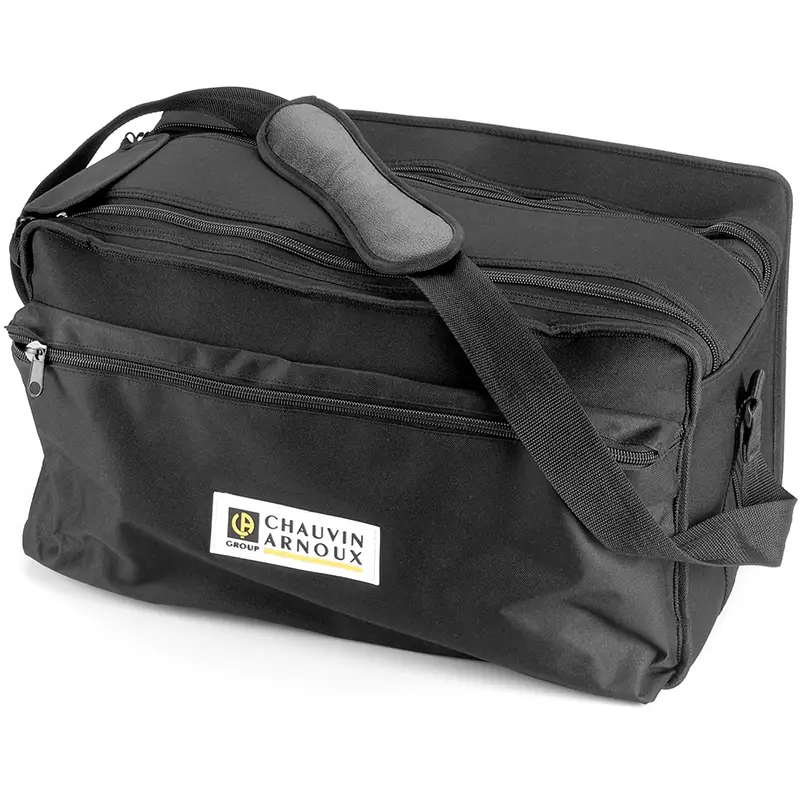

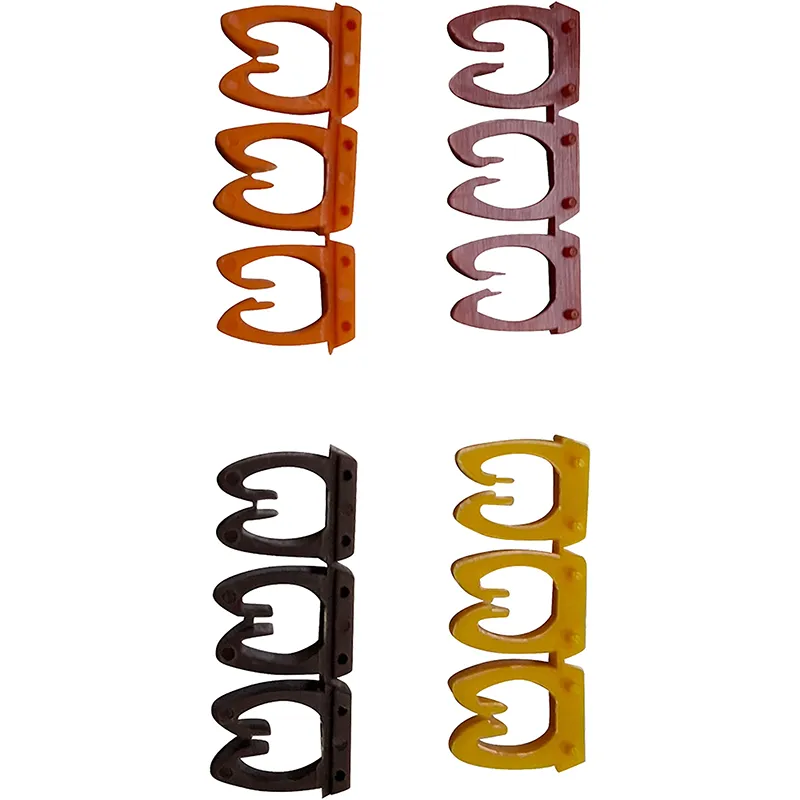

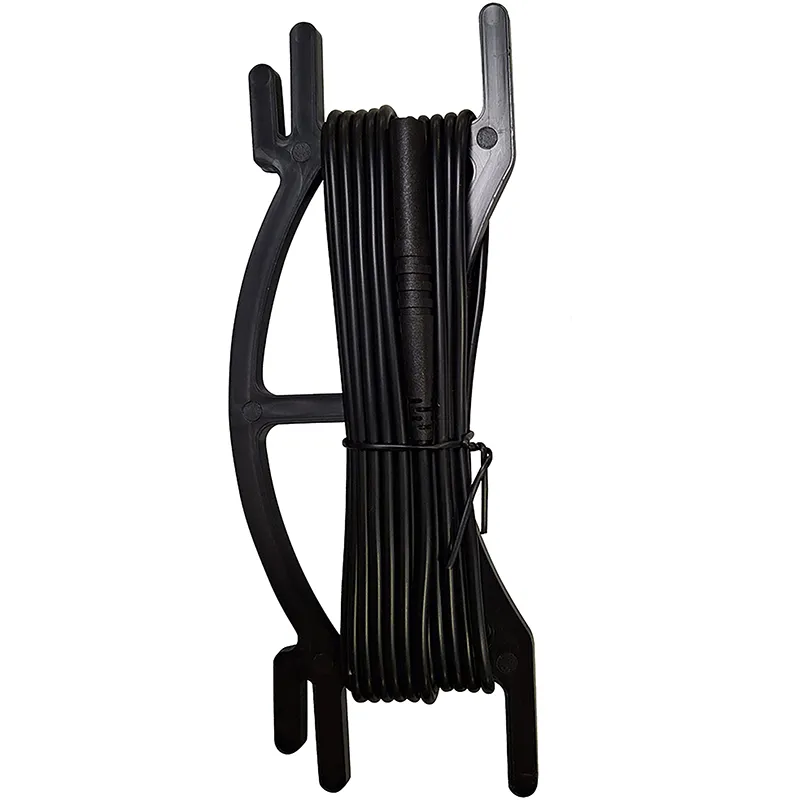

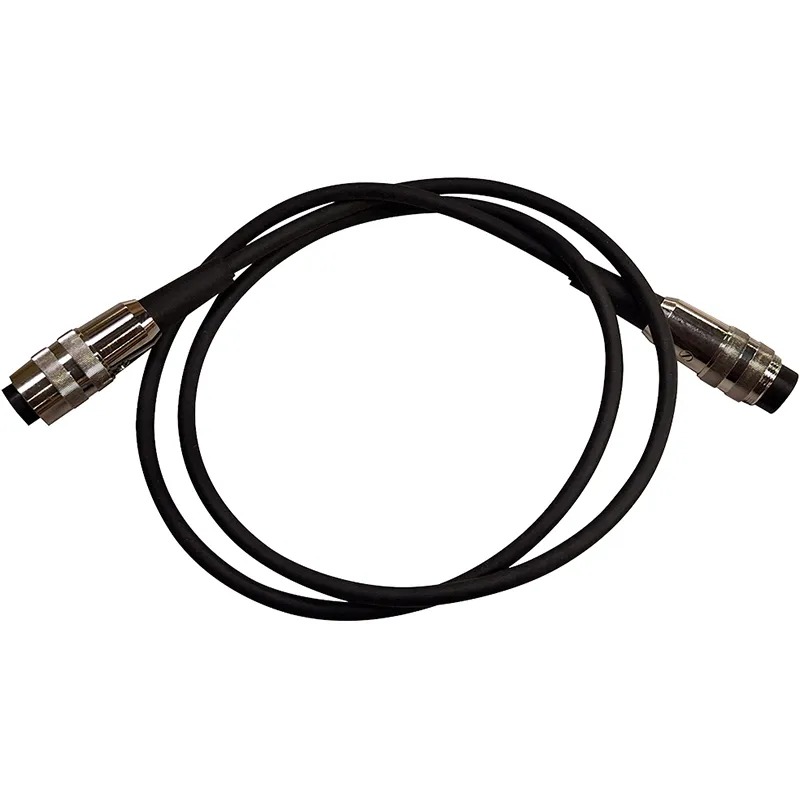

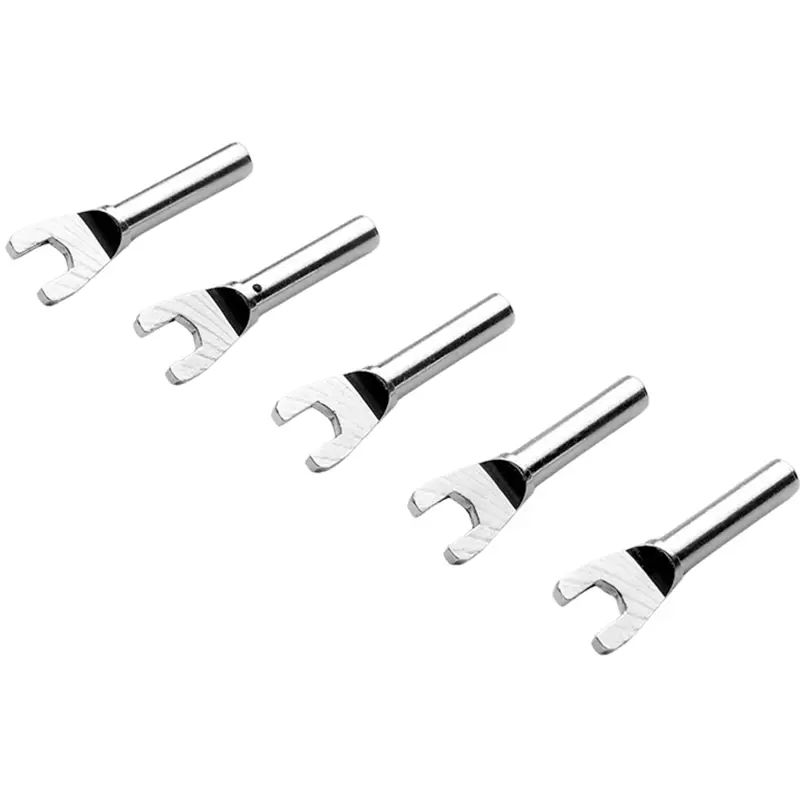

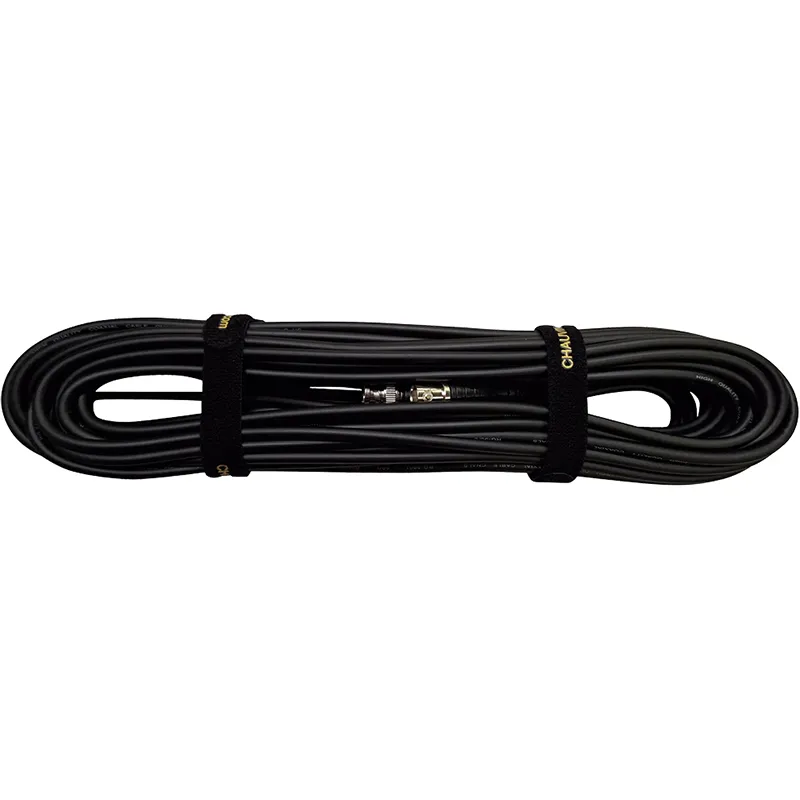

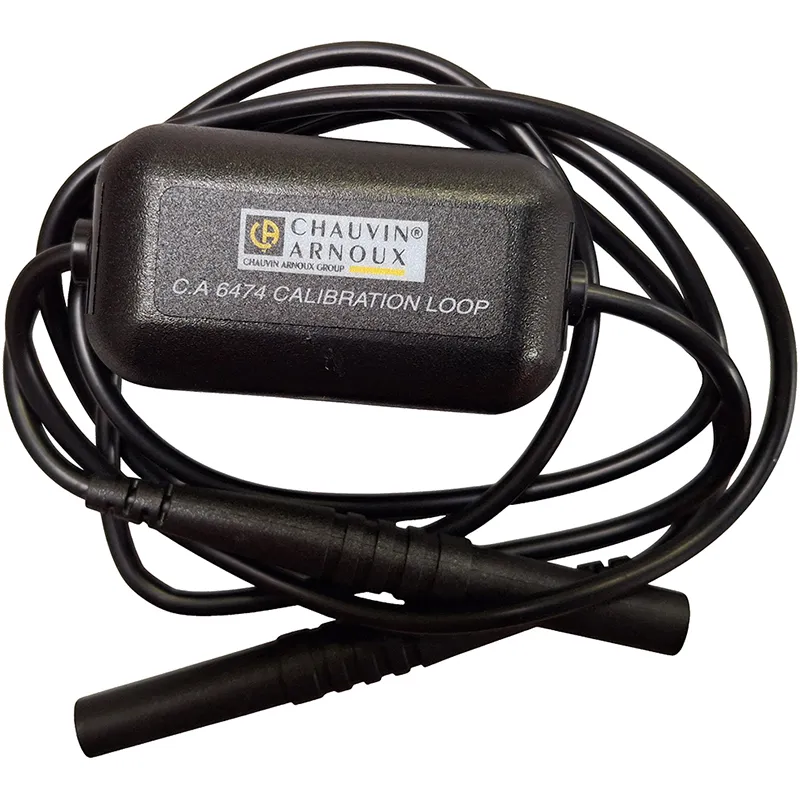

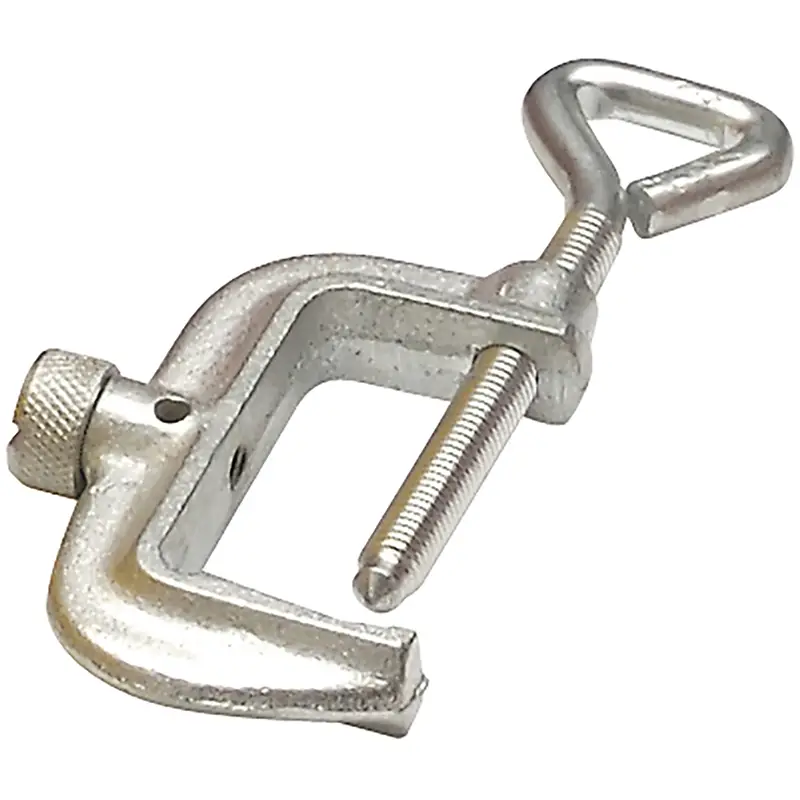

Geliefert mit: 1 Zubehör-Transporttasche, 1 Verbindungskabel C.A 6472-C.A 6474, 6 Kabel BNC/BNC Länge 15 m, 4 flexible Stromwandler AmpFLEX Länge 8 m, 1 Satz mit 12 Kennzeichnungsringen für AmpFLEX, 2 Kabel Länge 5 m grün/schwarz auf Rollen mit Sicherheitssteckern, 5 Adapter mit Kabelschuh und Bananenstecker Ø 4 mm, 3 Schraubzwingen, 1 Kalibrierschleife, 5 Bedienungsanleitungen, 5 Etiketten mit Daten jeweils in unterschiedlichen Sprachen
8.756,00 €
exkl. 19 % MwSt. zzgl. Versandkosten
Art.-Nr.
Highlights
• Pylon Box zum Anschluss an den Erdungs- und Erdwiderstandsmesser C.A 6472 für Erdungsmessungen an Hochspannungsmasten mit Erdseil im Betrieb und ohne Unterbrechung
• Einfacher und schneller Messaufbau: 4 flexible Stromwandler AmpFLEX um die Mastfüße legen, um den Erdungswiderstand zu messen
• Alle Parameter mit nur einer Messung: Gesamtimpedanz der Leitung, Erdungswiderstand des Mastes, Widerstand jedes einzelnen Mastfußes, Kettenleiterimpedanz über das Erdseil
• 4 flexiblen AmpFLEX Stromwandler mit 8 m Schleifenlänge für Messungen an Masten der unterschiedlichsten Bauweisen
Geliefert mit: 1 Zubehör-Transporttasche, 1 Verbindungskabel C.A 6472-C.A 6474, 6 Kabel BNC/BNC Länge 15 m, 4 flexible Stromwandler AmpFLEX Länge 8 m, 1 Satz mit 12 Kennzeichnungsringen für AmpFLEX, 2 Kabel Länge 5 m grün/schwarz auf Rollen mit Sicherheitssteckern, 5 Adapter mit Kabelschuh und Bananenstecker Ø 4 mm, 3 Schraubzwingen, 1 Kalibrierschleife, 5 Bedienungsanleitungen, 5 Etiketten mit Daten jeweils in unterschiedlichen Sprachen
Ressourcen
-
-
Beschreibung
Der C.A 6474 ergänzt den Erdungsmesser C.A 6472 für Messungen an Hochspannungsmasten
Mit dem C.A 6474 können in Verbindung mit dem C.A 6472 folgende Messungen erfolgen:
• Gesamterdungswiderstand der Masten
• Erdungswiderstand der einzelnen Mastfüße
• Gesamtimpedanz der Leitung
• Verbindungsqualität des Erdseils
• Aktive Messung (Strom über C.A 6472)
• Passive Messung (Verwendung von Störspannungen)
Technische Daten
• Messbereich: 0,001 Ω bis 99,99 kΩ
• Auflösung: 0,001 Ω bis 10 Ω
• Spannung: 16 bis 32 VRMS
• Frequenz: 41 Hz bis 5,018 Hz
• Erdungswiderstandmessung mit Erder: 0,01 Ω bis 100 kΩ
• Schutzart: IP53
• Abmessungen: 272 x250 x128 mm – Gewicht: 3,2 kg
