C.A 6131 Installationstester
728,00 €
exkl. 19 % MwSt. zzgl. Versandkosten
Highlights
• Einfaches, kompaktes, bedienungsfreundliches Multifunktionsgerät für schnelle und effektive Überprüfung der elektrischen Sicherheit von Elektroinstallationen gemäß DIN VDE 0100-600, DIN VDE 0105-100…
• Mit Durchgangsprüfung, Isolationsmessung, Schleifen- und Netzimpdanzmessung (Zs, Zi), FI/RCD-Prüfung
• Strommessung über optionale Stromzange mit Spannungsausgang
• Stromversorgung durch Batterien – immer einsatzbereit
728,00 €
exkl. 19 % MwSt. zzgl. Versandkosten
Highlights
• Einfaches, kompaktes, bedienungsfreundliches Multifunktionsgerät für schnelle und effektive Überprüfung der elektrischen Sicherheit von Elektroinstallationen gemäß DIN VDE 0100-600, DIN VDE 0105-100…
• Mit Durchgangsprüfung, Isolationsmessung, Schleifen- und Netzimpdanzmessung (Zs, Zi), FI/RCD-Prüfung
• Strommessung über optionale Stromzange mit Spannungsausgang
• Stromversorgung durch Batterien – immer einsatzbereit
Beschreibung
Stärken
Erdungsmessung mit Schleifenimpedanzmessung
Durchgangsprüfung mit 0,2 A
Isolationsprüfung
FI/RCD-Prüfung: Auslösezeit und Auslösestrom
Beschreibung

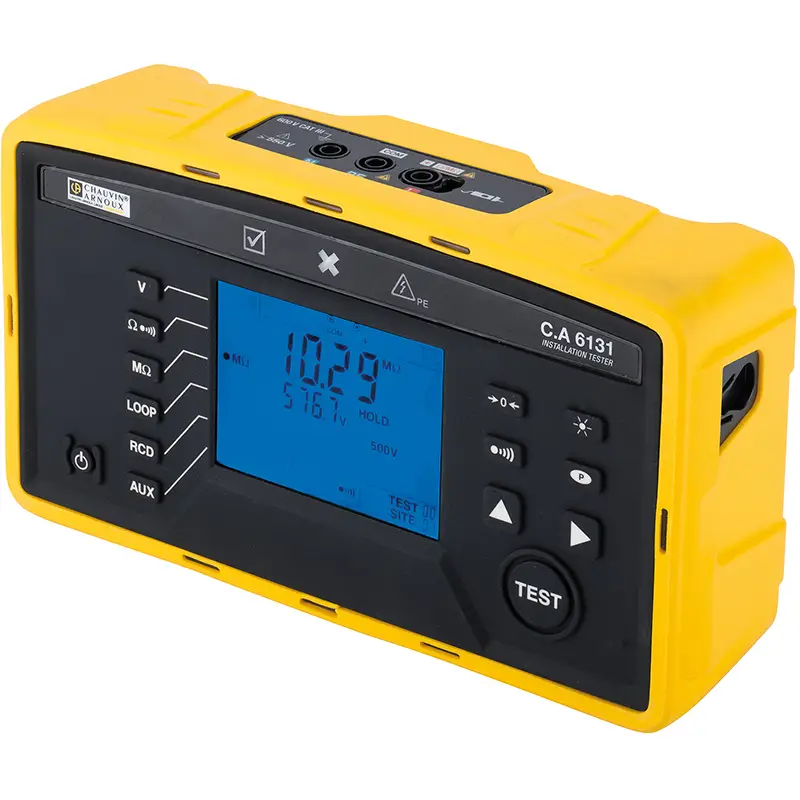

Mit dem kompletten und leichten Multifunktionsprüfer C.A 6131 können alle Messungen und Prüfungen vorgenommen werden, die notwendig sind, damit eine elektrische Anlage von Kontrollstellen und Wartungsdiensten eingestuft werden kann.
Ergonomie
Die Bedienung des C.A 6131 ist einfach. Jedem Bedienelement auf der Vorderseite ist nur eine Funktion zugwiesen. Seine Ergonomie wurde für eine vereinfachte Bedienung unter allen Bedingungen entwickelt:
Klappstütze zum Aufstellen auf einem Tisch

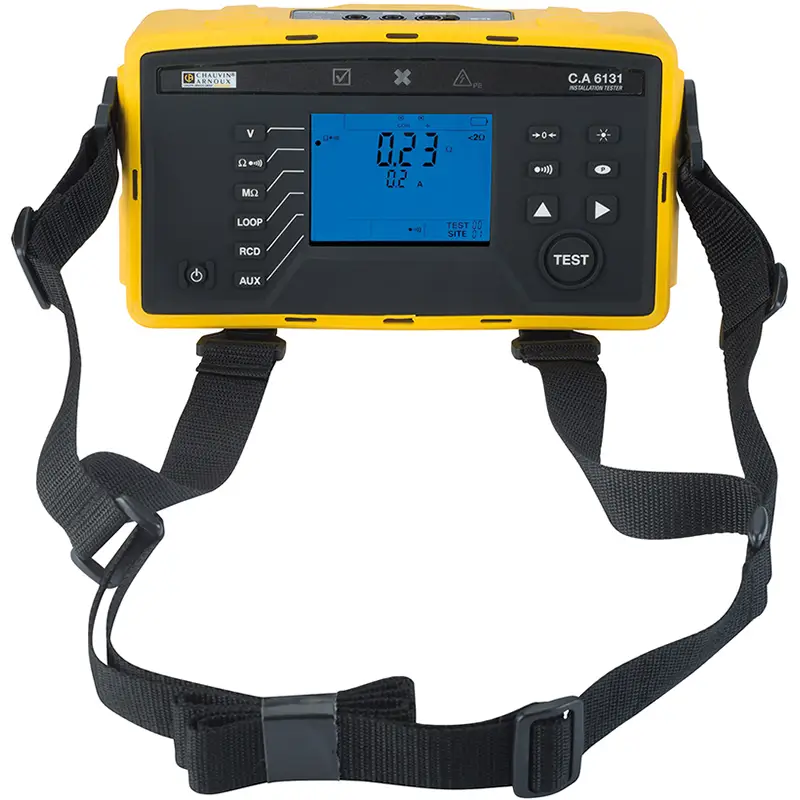

4-Punkt-Tragegurt für einen mühelosen Freihandbetrieb
Display mit Hintergrundbeleuchtung für eine gute Lesbarkeit bei schlechten Lichtverhältnissen
Anschlüsse mit genauer Beschriftung (L, N, PE, +, com) zur Vermeidung von Anschlussfehlern

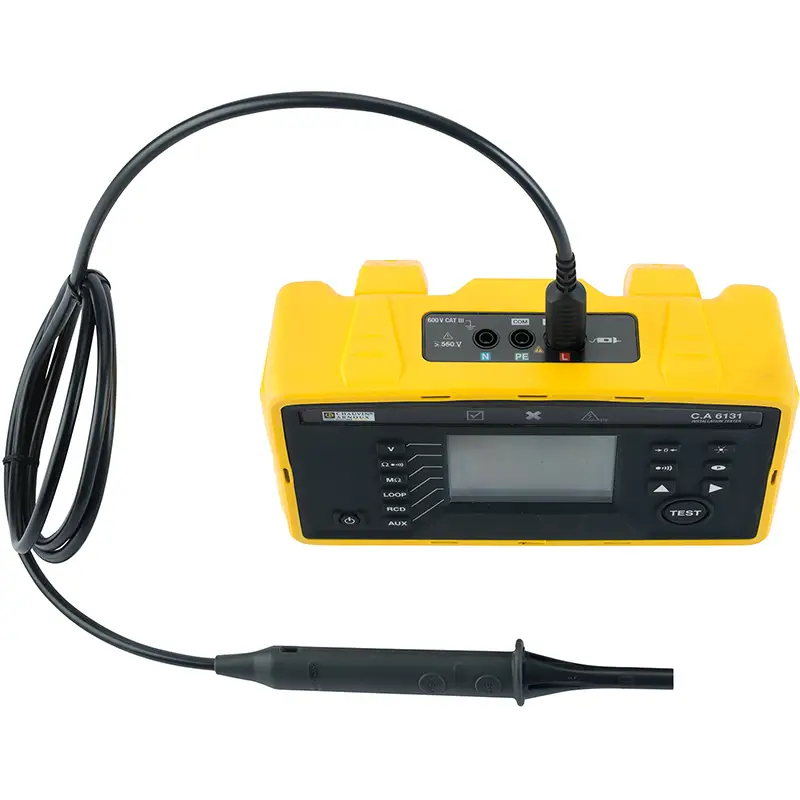

externe Sonde für die Fernbedienung bei Prüfungen

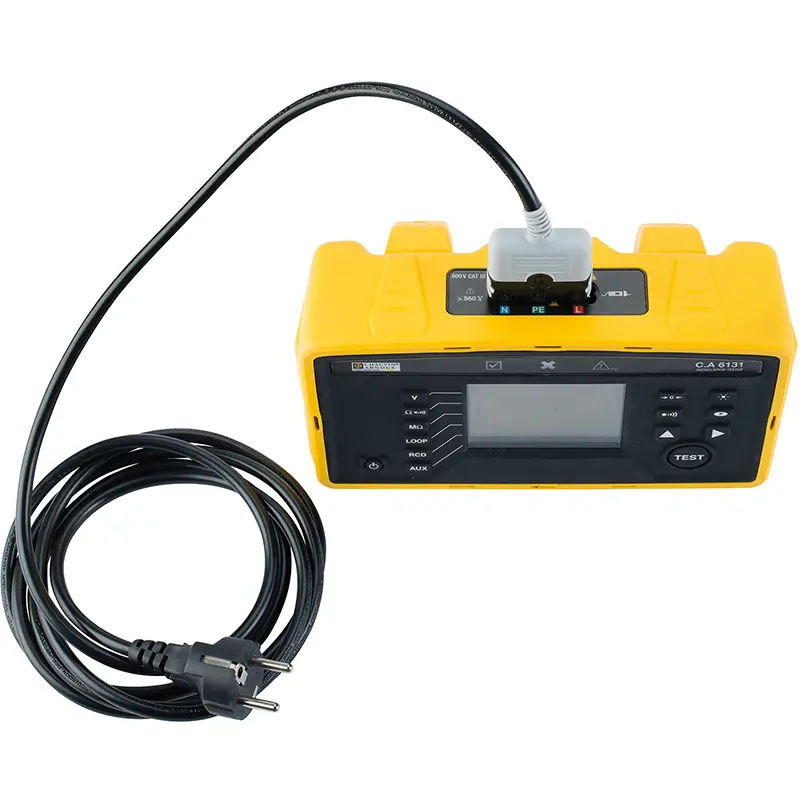

3-polige Messleitung für direkte Messungen an Steckern des Typs E
Messfunktionen
Mit dem C.A 6131 können die Spannung, der Durchgangswiderstand, der Widerstand und die Isolation von Schleifen gemessen werden. Die Messung der Stromstärke kann über eine externe Zange erfolgen. Die Prüfung von Fehlerstrom-Schutzschaltern vom Typ A & AC kann im Rampen- oder Impuls-Modus erfolgen. Der C.A 6131 zeigt darüber hinaus die Drehfeldrichtung an. Das Testergebnis (i.O./nicht i.O) wird sofort auf dem C.A 6131 angezeigt.
Wichtigste technische Daten
Spannungsmessung: 550 V AC/ 800 V DC
Durchgangswiderstand bis 200 mA
Widerstand von 1 bis 99,99 kΩ
Isolation: Prüfspannung 250 V und 500 V, Messung bis 999 MΩ
Schleife Zs (Z L-PE) ohne Auslösung: von 1 bis 2000 Ω, Berechnung des Ik
Schleifen mit hohem Messstrom Zs (Z L-PE) mit Auslösung und Zi (Z L-N oder Z L-L), von 0,1 bis 400 Ω, Berechnung von Ik
Fehlerstrom-Schutzschalter vom Typ AC & A: 30mA, 100mA, 300 mA, 500 mA, 650 mA
Fehlerstrom-Schutzschalter im Impuls-Modus: Auslösezeit
Fehlerstrom-Schutzschalter im Rampen-Modus (30 mA): Auslösestrom
Drehfeldrichtung: von 45 bis 550 V; 45 bis 65 Hz
