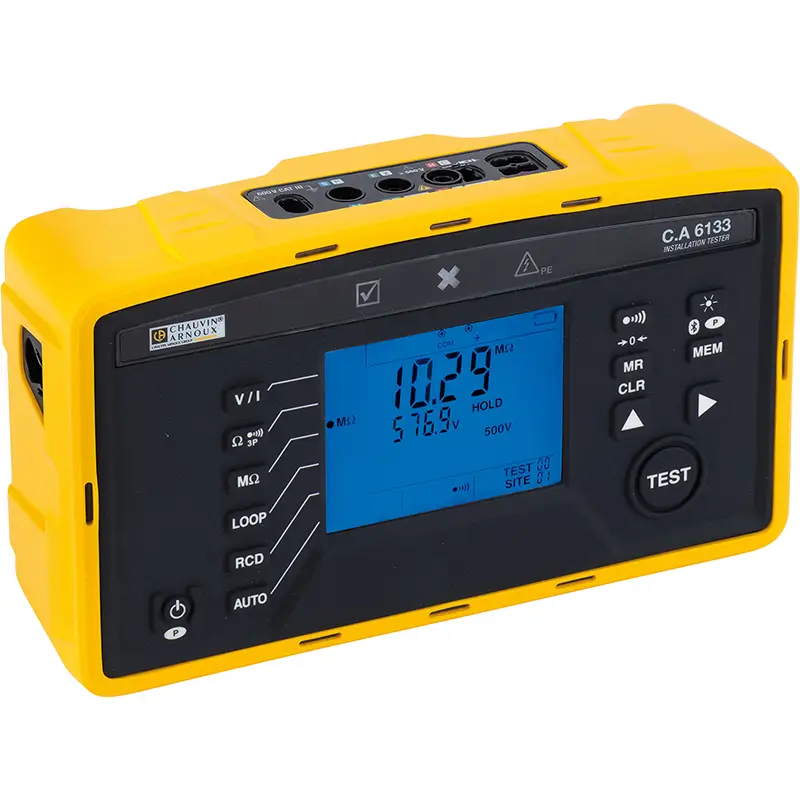

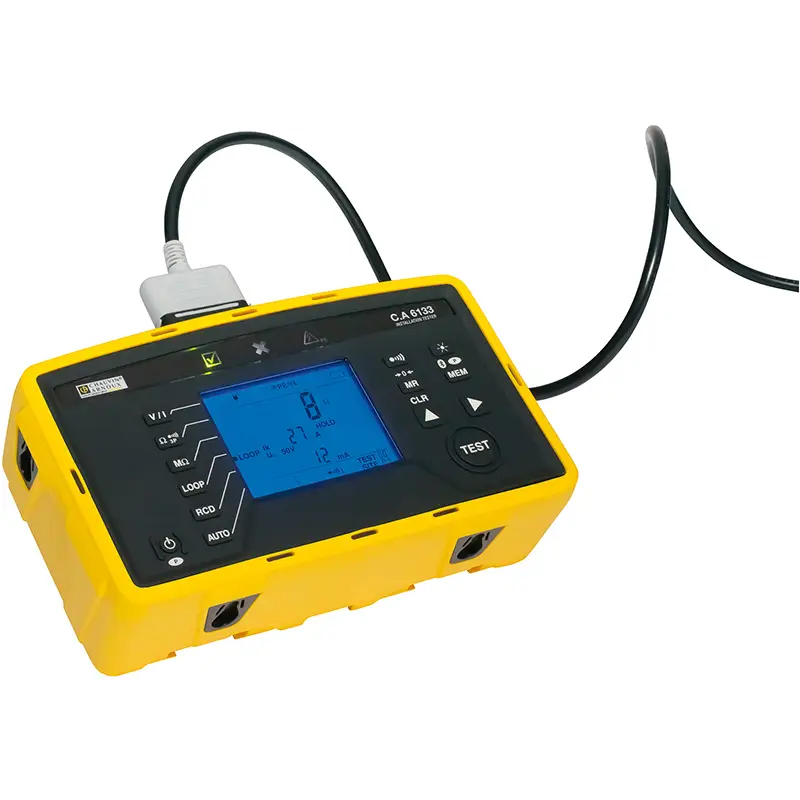

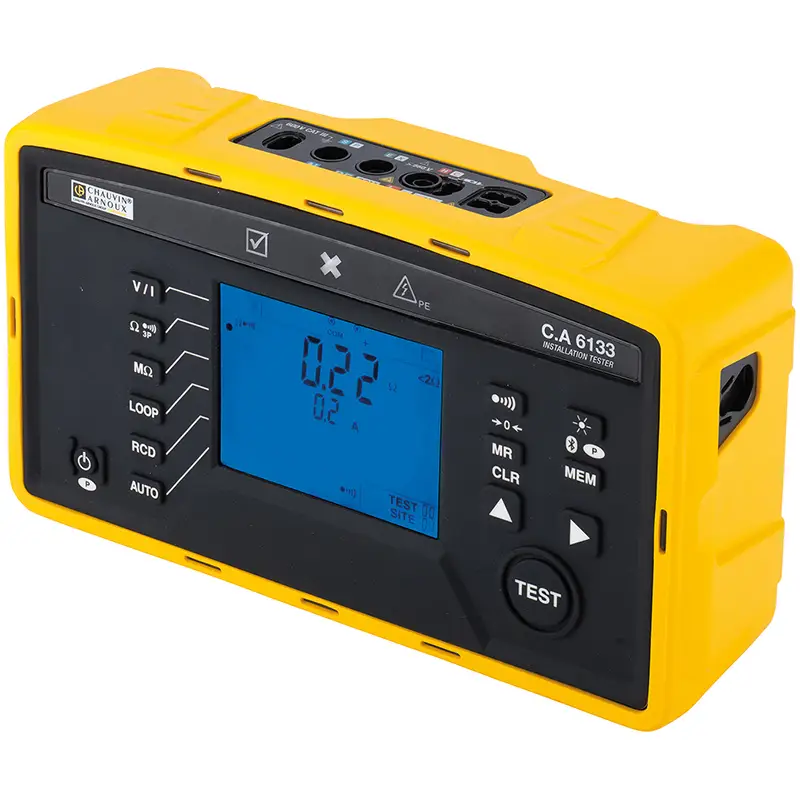

CA 6133 Installationstester

Mit dem Multifunktionsprüfer C.A 6133 können alle Messungen und Prüfungen vorgenommen werden, die notwendig sind, damit eine elektrische Anlage von Kontrollstellen und Wartungsdiensten eingestuft werden kann.

Ergonomie
Der C.A 6133 ist ein einfach zu bedienendes, komplettes und leichtes Gerät. Jedem Bedienelement auf der Vorderseite ist nur eine Funktion zugwiesen. Seine Ergonomie wurde für eine vereinfachte Bedienung unter allen Bedingungen entwickelt:
Klappstütze zum Aufstellen auf einem Tisch
magnetisches Gehäuse zur Befestigung

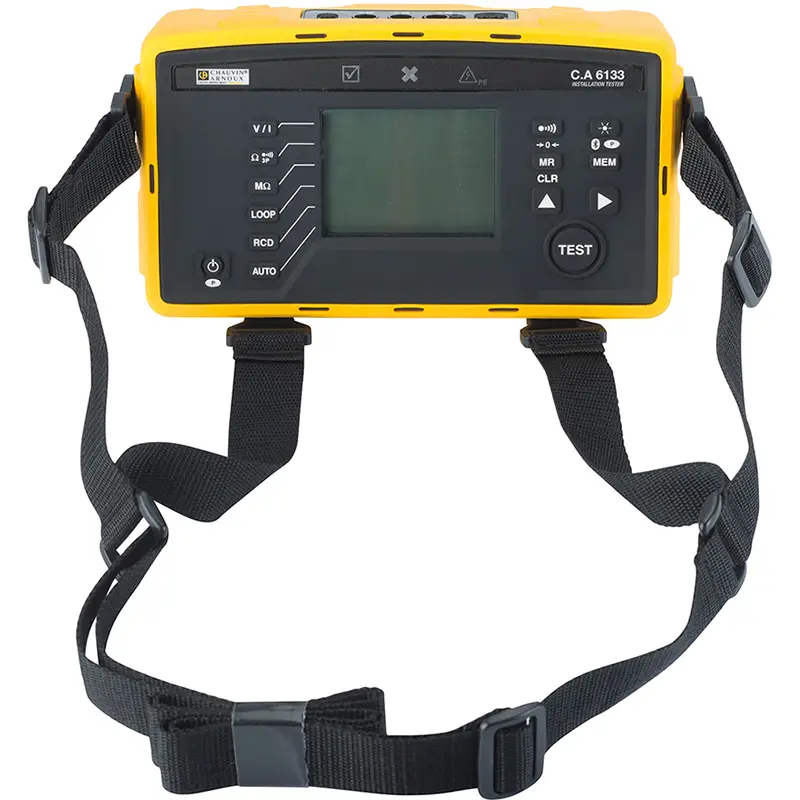

4-Punkt-Tragegurt für einen mühelosen Freihandbetrieb
Display mit Hintergrundbeleuchtung für eine gute Lesbarkeit bei schlechten Lichtverhältnissen
Anschlüsse mit genauer Beschriftung (Anschlüsse L, N, PE, H, S, E , +, com) zur Vermeidung von Anschlussfehlern

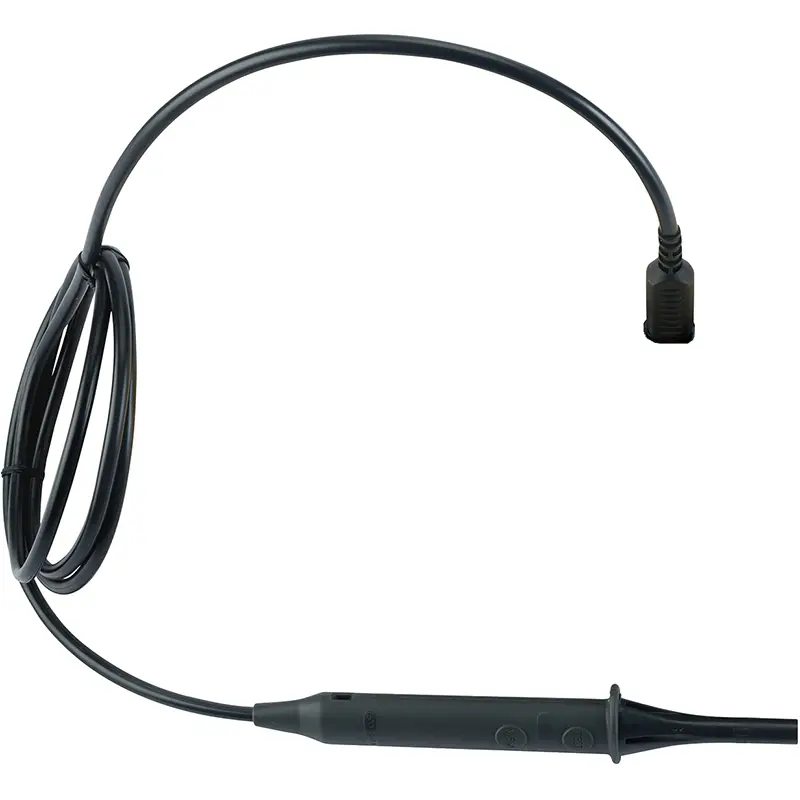

externe Sonde für die Fernbedienung bei Prüfungen

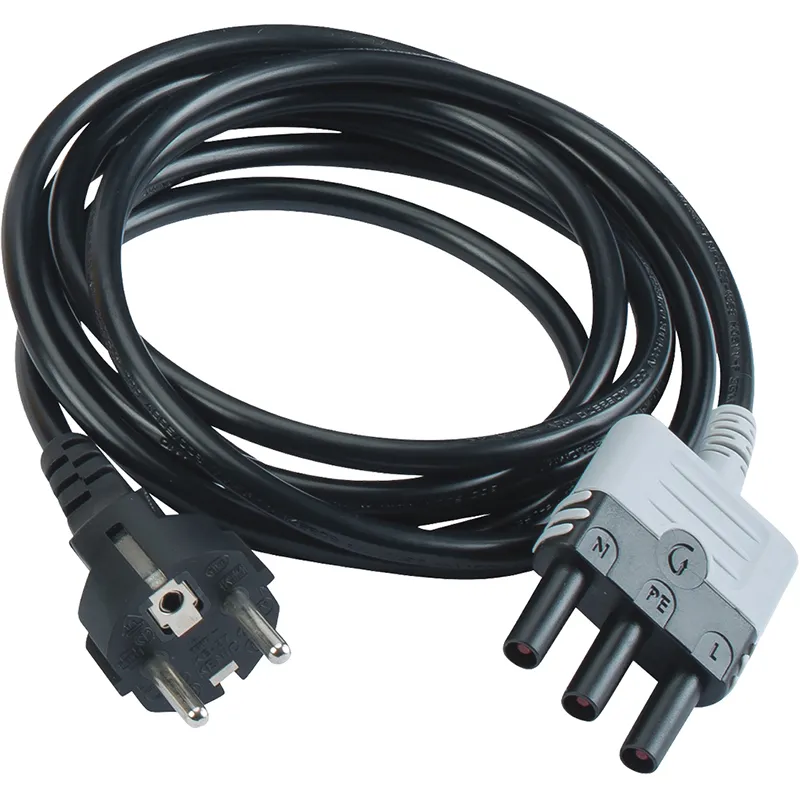

3-polige Messleitung für direkte Messungen an Steckern des Typs E

Messfunktionen
Für verlässliche Messungen ist der C.A 6133 ist mit einer Kompensationsfunktion für Messleitungen ausgestattet. Mit dem Prüfer können die Spannung, der Durchgangswiderstand, der Widerstand und die Isolation von Schleifen und über eine externe Zange der Strom gemessen werden. Der C.A 6133 zeigt darüber hinaus die Drehfeldrichtung an. Die Prüfung von Fehlerstrom-Schutzschaltern vom Typ A & AC kann im Rampen- oder Impuls-Modus erfolgen.
Das Testergebnis (i.O./nicht i.O) wird sofort auf dem C.A 6133 angezeigt. Der C.A 6133 gestattet das automatische Starten von Prüffolgen und Speichern ihrer Ergebnisse und sorgt damit für Zeitersparnisse. So kann eine Folge „Auto-Schleife – Fehlerstrom-Schutzschalter – MΩ“ gespeichert werden. Durch die Erstellung von Prüfkampagnen mit bis zu 6 bis 8 aufeinanderfolgen Prüfungen ist ein schnelles Arbeit im Feld möglich.
Mit einer für elektrische Anlagen gedachten Android-Anwendung „IT-Report“ können die Prüfergebnisse über BlueTooth heruntergeladen und der Messbericht erstellt und angezeigt werden.

Stärken
• Erdungsmessung mit Hilfserder und Schleifenimpedanzmessung
• Durchgangsprüfung mit 0,2 A
• Isolationsprüfung
• FI/RCD-Prüfung: Auslösezeit und Auslösestrom
• Automatische Prüfsequenzen
• Speicherung der Prüfergebnisse
• ANDROID-App zur Erstellung von Prüfberichten
• Stromversorgung durch Akkus, nachladbar am Netz, über USB oder KFZ-Bordstecker

Technische Daten
• Spannungsmessung: 550 V AC/ 800 V DC
• Durchgangswiderstand bis 200 mA
• Widerstand von 1 bis 99,99 kΩ
• Isolation: Prüfspannung 250 V, 500 V, 1000 V
• Schleife Zs (Z L-PE) ohne Auslösung: von 1 bis 2000 Ω, Berechnung des Ik
• Schleifen mit hohem Messstrom Zs (Z L-PE) mit Auslösung und Zi (Z L-N oder Z L-L), von 0,1 bis 400 Ω, Berechnung von Ik
• Fehlerstrom-Schutzschalter vom Typ AC & A: 30mA, 100mA, 300 mA, 500 mA, 650 mA
• Fehlerstrom-Schutzschalter im Impuls-Modus: Auslösezeit
• Fehlerstrom-Schutzschalter im Rampen-Modus (30 mA): Auslösestrom
• Drehfeldrichtung: von 45 bis 550 V; 45 bis 65 Hz
• Frequenzmessung: 30 Hz bis 999,9 Hz
• Isolation: zusätzliche Prüfspannung von 1000 V

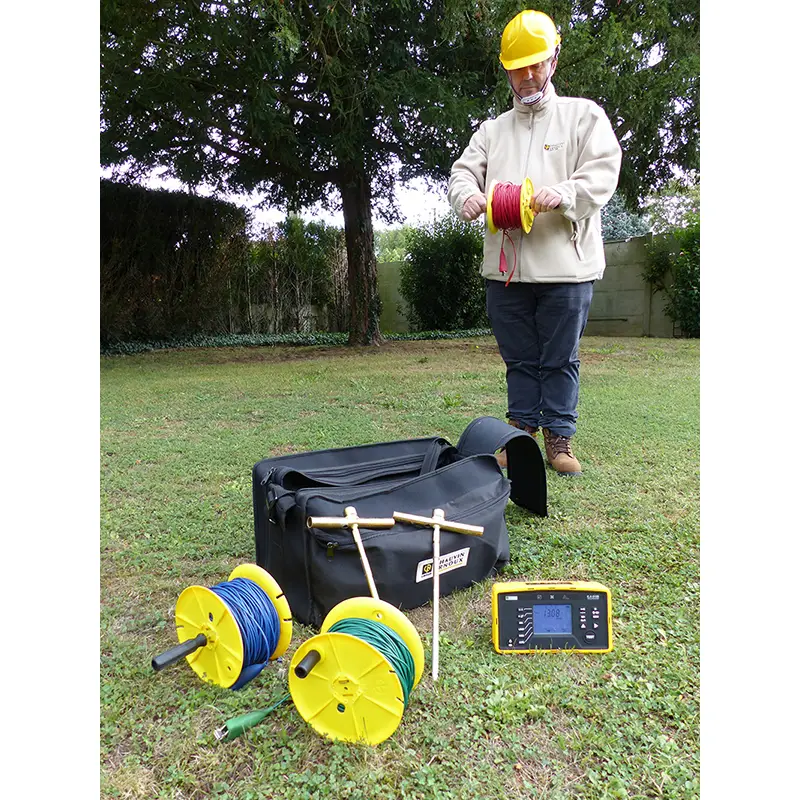

• 3-Leiter-Erdungsmessung (Erder): bis 2000 Ω
• automatische Prüffolge für Fehlerstrom-Schutzschaler: keine Auslösung-Impuls-Rampe
• automatische Prüffolge: Schleife-Fehlerstrom-Schutzschalter-MΩ
• Speicherung: 30 Standorte mit 99 Prüfungen über die MEM-Taste oder optionale externe Fernbedienungssonde
• Stromversorgung über aufladbare Akkus mit eingebauter Ladestation
• Aufladen über Netz, USB-Buchse oder Zigarettenanzünder
• Datenübertragung mit BlueTooth

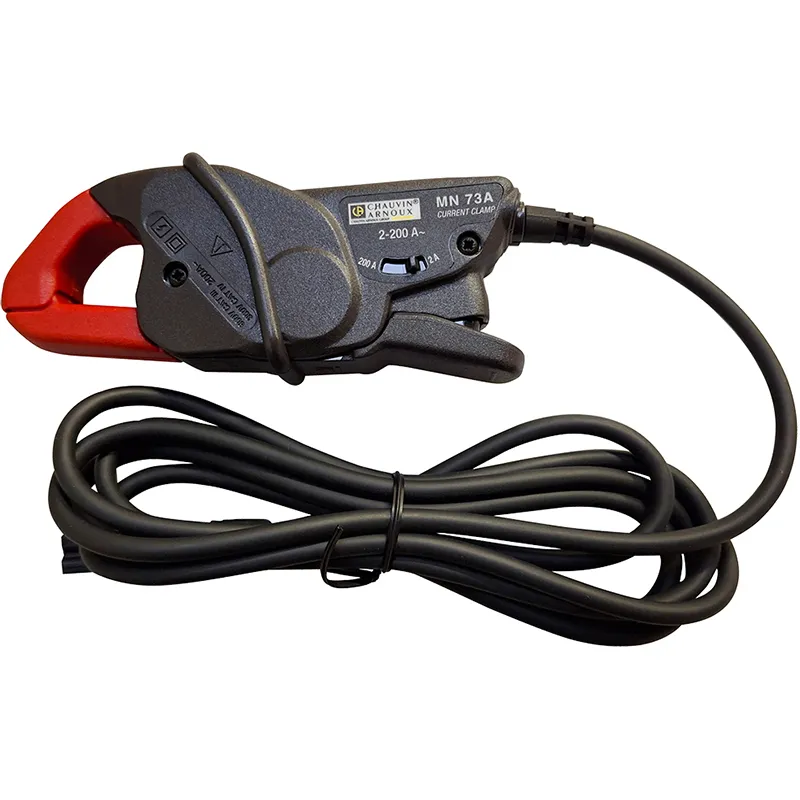

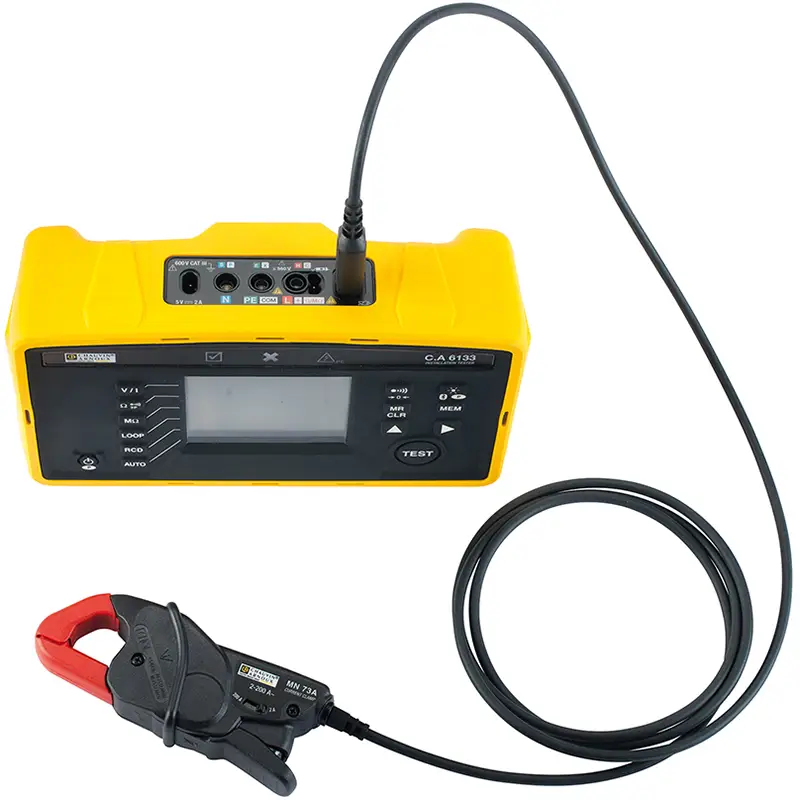

• automatische Erkennung der optionalen externen Zange MN73A
