EVSE-SET CA 6652 + CA 6133 + CA 762 IP2X
1.479,00 €
exkl. 19 % MwSt. zzgl. Versandkosten
Art.-Nr.
Highlights
• Prüfgeräte-Grundausstattung zur elektrischen Sicherheitsprüfung an Ladestationen mit FI-Schutzschalter Typ A in TT-Netzen
• Set zur Überprüfung aller elektrischen Sicherheitsaspekte von Ladeinfrastrukturen gemäß der Installationsnorm IEC 60364-7-722
• Mit CA 6652 Prüfadapter für AC-Ladestationen mit Typ-2-Stecker
• Mit CA 762 IP2X Spannungsprüfer zur Feststellung der Spannungsfreiheit
• Mit CA 6133 Installationstester für die Prüfungen der elektrischen Sicherheit
Geliefert mit: 1 CA 6652 Prüfadapter für AC-Ladestationen mit Typ-2-Stecker inkl. Lieferumfang, 1 CA 762 IP2X Zweipoliger Spannungsprüfer inkl. Lieferumfang, 1 CA 6133 Installationstester inkl. Lieferumfang
1.479,00 €
exkl. 19 % MwSt. zzgl. Versandkosten
Art.-Nr.
Highlights
• Prüfgeräte-Grundausstattung zur elektrischen Sicherheitsprüfung an Ladestationen mit FI-Schutzschalter Typ A in TT-Netzen
• Set zur Überprüfung aller elektrischen Sicherheitsaspekte von Ladeinfrastrukturen gemäß der Installationsnorm IEC 60364-7-722
• Mit CA 6652 Prüfadapter für AC-Ladestationen mit Typ-2-Stecker
• Mit CA 762 IP2X Spannungsprüfer zur Feststellung der Spannungsfreiheit
• Mit CA 6133 Installationstester für die Prüfungen der elektrischen Sicherheit
Geliefert mit: 1 CA 6652 Prüfadapter für AC-Ladestationen mit Typ-2-Stecker inkl. Lieferumfang, 1 CA 762 IP2X Zweipoliger Spannungsprüfer inkl. Lieferumfang, 1 CA 6133 Installationstester inkl. Lieferumfang
Ressourcen
Anzeige
digital
Grenzwertanzeige
Ja
Isolationswiderstandsmessung
Ja
Isolationswiderstandsmessung mit Rampenfunktion
Nein
Widerstände von isolierenden Fussböden und Wänden
Nein
Überspannungsableiterprüfung
Nein
Niederohmmessung
Ja
Niederohmmessung mit Rampenfunktion
Nein
Erdungsmessung
Ja
Selektive Erdungsmessung
Nein
Erdschleifenmessung
Ja
Spezifische Erdungsmessung
Nein
Schleifenwiderstand-/impedanzmessung
Ja
Schleifenmessung ohne RCD/FI-Auslösung
Ja
Netzinnenwiderstandsmessung
Ja
Ermittlung Kurzschlussstrom/Überstrom-Schutzeinrichtungen
Ja
RCD/FI-Prüfung
Ja
Kurvenform bei RCD/FI-Prüfung
für Fehlerstromschutzschalter Typ A, F
RCD/FI-Prüfung mit ansteigendem Fehlerstrom
Ja
RCD/FI-Analysefunktion
Ja
PRCD Prüfung Typ S, Typ K
Nein
Prüfen von IMDs und RCMs
Nein
Messen von Ableitströmen mit Adapter
Ja
Prüfen von E-Ladestationen, Simulation der Fahrzeugstatus
Ja
Drehfeldprüfung
Ja
Strukturierter Messwertspeicher
Nein
Messwertspeicher
Ja
Schnittstelle
Ja
Druckeranschluss
Nein
Drucker integriert
Nein
Fernbedienung des Prüfgerätes
Ja
Beschreibung

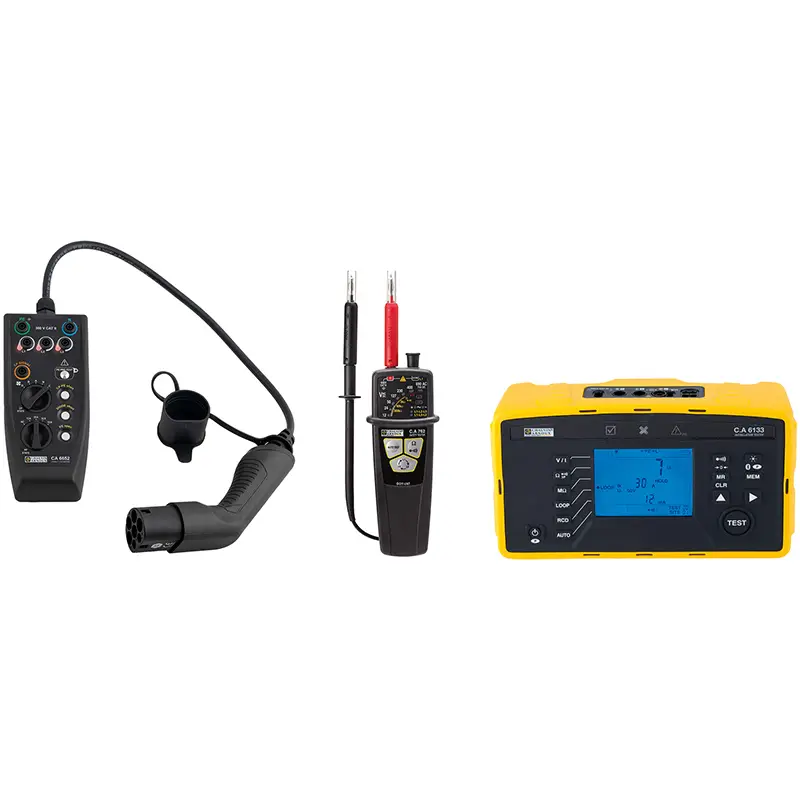

Diese Prüfgeräte-Grundausstattung für Ladeinfrastrukturen, bestehend aus
• Installationstester CA 6133
• Prüfadapter für AC-Ladestationen für Elektrofahrzeuge CA 6652
• Spannungsprüfer CA 762 IP2X
ist eine Komplettlösung für die elektrische Sicherheitsprüfung an Ladestationen mit FI-Schutzschalter Typ A.
Dieses Set ermöglicht vollständig konforme Prüfungen von E-Ladestationen gemäß IEC 60364-7-722. Die Messergebnisse lassen sich zur einfachen Erstellung von Prüfberichten im Installationstester speichern.
WICHTIG: Dieses Set ist nur für TT-Netze geeignet.

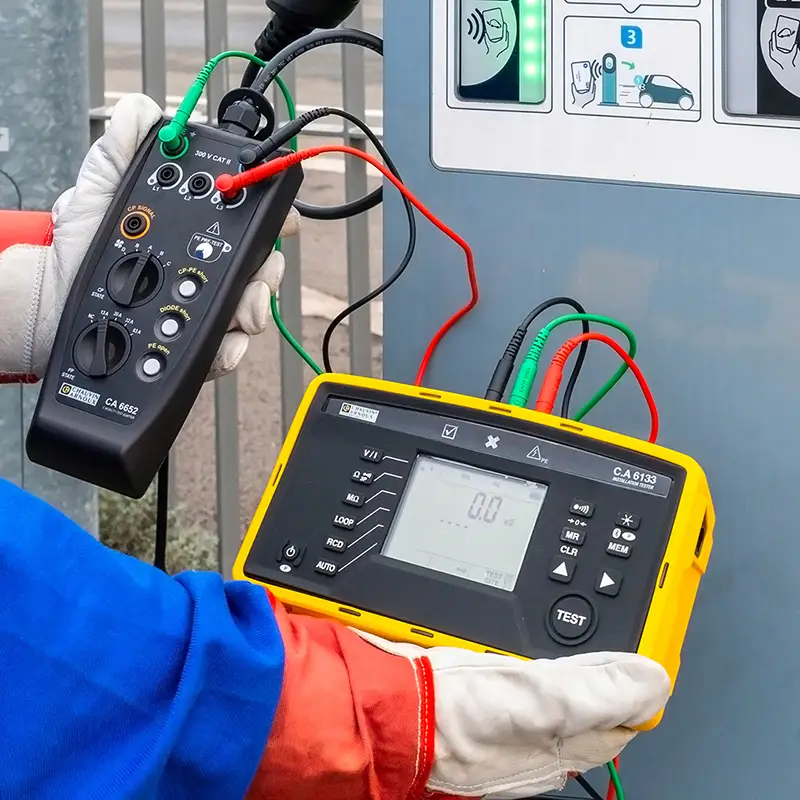

Simulieren Sie mit Hilfe des Prüfadapters den Fahrzeugstatus und die Sicherheitsbedingungen von Ladestationen: Erkennung gefährlicher Spannungen an berührbaren Teilen (PE), Simulation der Zustände des E-Fahrzeugs, Simulation des maximal zulässigen Ladestroms für das Kabel, Fehlersimulation (Kurzschluss CP-PE, Diodenkurzschluss, Unterbrechung des PE) und Überprüfung der Steuersignale (CP) mit optionalem Hand-Oszilloskop.

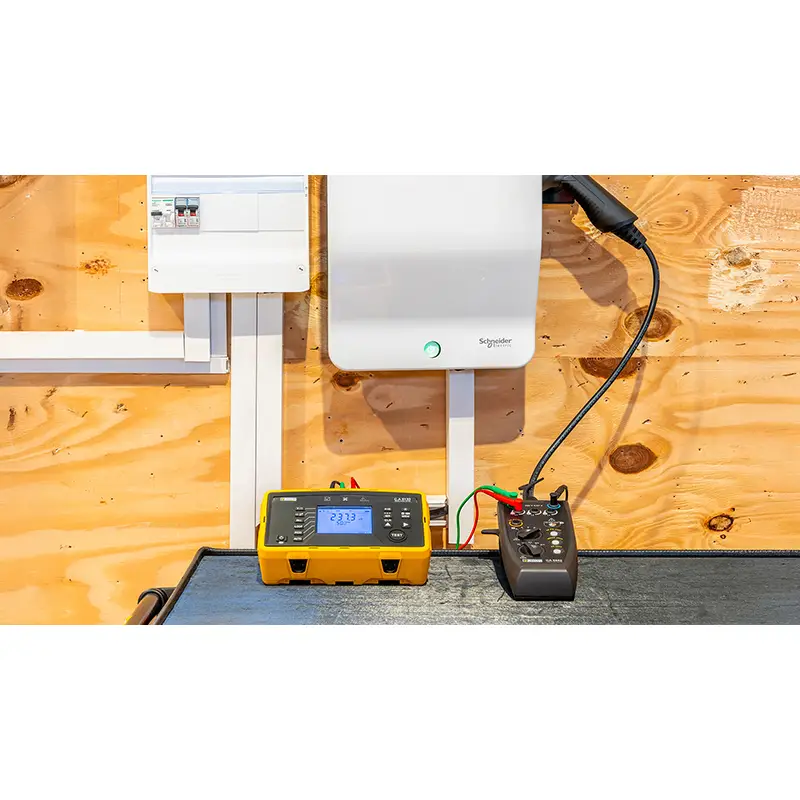

Mit der Kombination aus Installationstester und Prüfadapter für AC-Ladestationen führen Sie die notwendigen elektrischen Sicherheitsprüfungen an den AC-Ladestationen durch: Durchgangs- und Isolationsprüfung, Elektrische Sicherheitsprüfung der Ladestation im ein- oder dreiphasigen Betrieb, Funktionsprüfung des FI-Schutzschalters Typ A / AC.
Ihre Prüfung schließen Sie mit der Erstellung eines Prüfberichts mit der Android-App ab.
