DOX 2025B Dig. Oszilloskop 2×25 MHz, Farbdisplay, USB, Ethernet
596,00 €
exkl. 19 % MwSt. zzgl. Versandkosten
Art.-Nr.
Highlights
• Digitales Tisch-Oszilloskop mit 2 Kanälen für Bandbreiten bis 25 MHz und großem Panorama-Farbbildschirm
• Maximale Abtastrate von 500 MS/s im Single Shot Modus (1 Kanal) und 50 GS/s bei Wiederholung
• 12 Messbereiche mit vertikaler Empfindlichkeit von 2 mV/div bis 10 V/div
• Gleichzeitig 32 automatische Messungen auf dem Bildschirm und manuelle Cursormessungen
• 5 MATH-Funktionen (inkl. FFT) zur detaillierten Echtzeit-Analyse auf 2 verschiedenen Anzeigen
• Vielzahl erweiterter Funktionen: Digitale Filter, Autokalibrierung, Pass/Fail, ROLL, RECORDER, …
• Mehrere Kommunikations-Schnittstellen für Datenübertragung an PC mit der Software EASYSCOPE

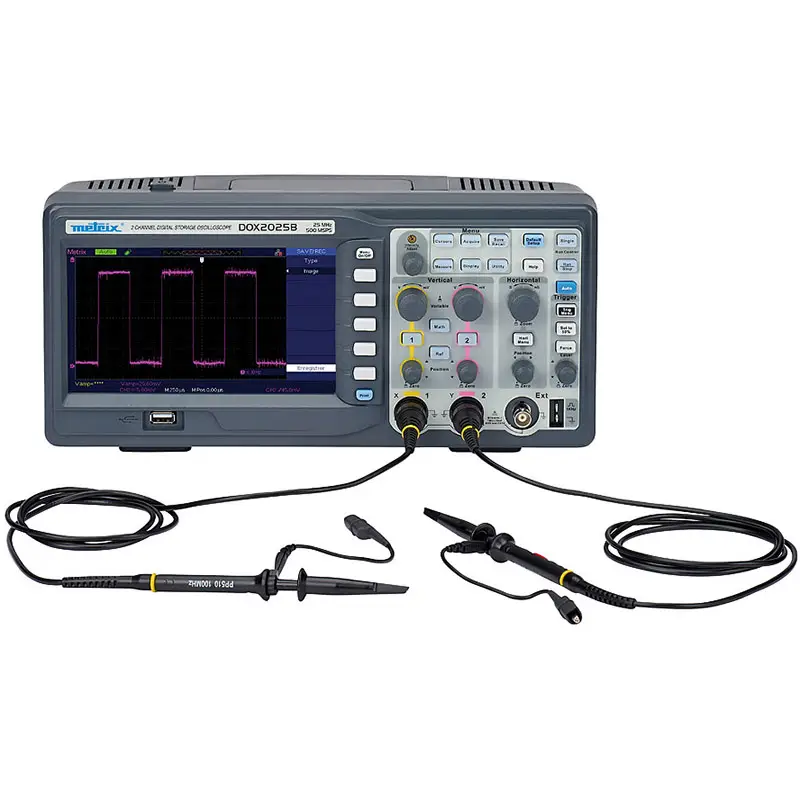

Geliefert mit: 1 Euro-Netzkabel, 2 Tastköpfe mit umschaltbarem Teilerverhältnis 1:1 und 1:10, 1 USB-Kabel Typ A und B, 1 CD-ROM mit PC-Software und Bedienungsanleitung
596,00 €
exkl. 19 % MwSt. zzgl. Versandkosten
Art.-Nr.
Highlights
• Digitales Tisch-Oszilloskop mit 2 Kanälen für Bandbreiten bis 25 MHz und großem Panorama-Farbbildschirm
• Maximale Abtastrate von 500 MS/s im Single Shot Modus (1 Kanal) und 50 GS/s bei Wiederholung
• 12 Messbereiche mit vertikaler Empfindlichkeit von 2 mV/div bis 10 V/div
• Gleichzeitig 32 automatische Messungen auf dem Bildschirm und manuelle Cursormessungen
• 5 MATH-Funktionen (inkl. FFT) zur detaillierten Echtzeit-Analyse auf 2 verschiedenen Anzeigen
• Vielzahl erweiterter Funktionen: Digitale Filter, Autokalibrierung, Pass/Fail, ROLL, RECORDER, …
• Mehrere Kommunikations-Schnittstellen für Datenübertragung an PC mit der Software EASYSCOPE
Geliefert mit: 1 Euro-Netzkabel, 2 Tastköpfe mit umschaltbarem Teilerverhältnis 1:1 und 1:10, 1 USB-Kabel Typ A und B, 1 CD-ROM mit PC-Software und Bedienungsanleitung
Ressourcen
Stromversorgung
Netzbetrieb
Anzahl der Kanäle
2
Messwertspeicher
Ja
Schnittstelle
Ja
Kapazitätsmessung
Nein
Frequenzmessung
Ja
Monitor
Farbe/digital
Durchgangsprüfung/Diodentest
Nein
Kleinste Eingangsempfindlichkeit
2
Max. Spannungsmessbereich AC
300
Max. Spannungsmessbereich DC
300
Max. Strommessbereich AC
-
Max. Strommessbereich DC
-
Referenzsignalformen
Ja
Wählbare Pulsbreitentriggerung
Ja
Temperaturmessung
Nein
Frequenzbandbreite
25
Beschreibung
Die METRIX-Oszilloskop der Reihe DOX 2000B sind sehr einfach zu bedienen und in einem platzsparenden Gehäuse geringer Tiefe, das besonders für Labor-Arbeitsplätze entwickelt wurde, untergebracht.

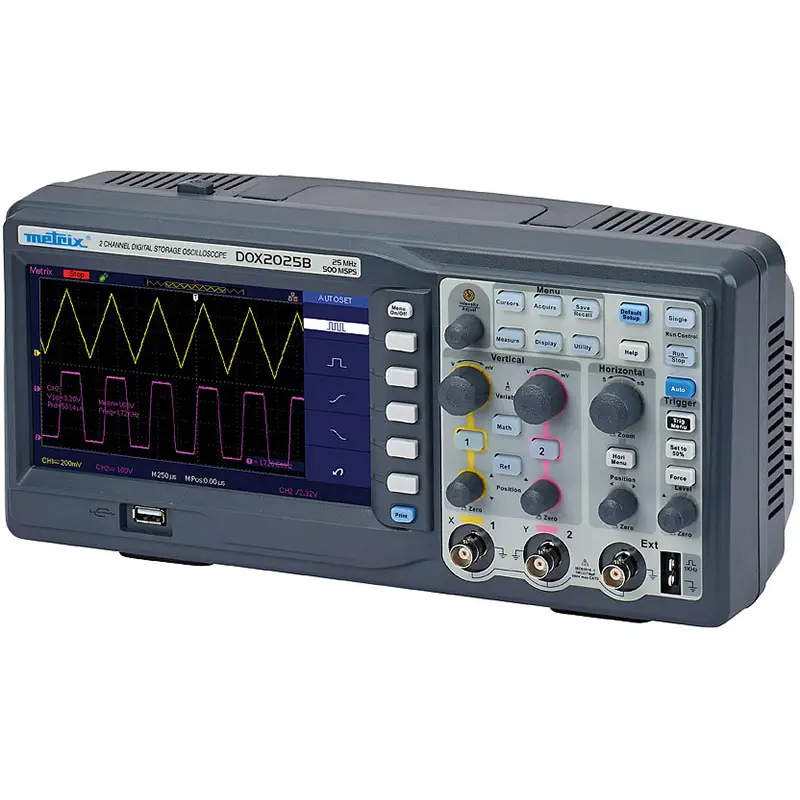

Der große Bildschirm umfasst in der Vollbild-Darstellung 16 Teilungen in der X-Achse und ist individuell konfigurierbar: normale oder nachleuchtende Anzeige, YT- oder XY-Darstellung, Einstellung der Farben, des Bildschirmrasters, der Helligkeit, des Kontrasts usw. Drehknöpfe und beleuchtete Direkt-Funktionstasten auf der Frontplatte erleichtern die Bedienung.

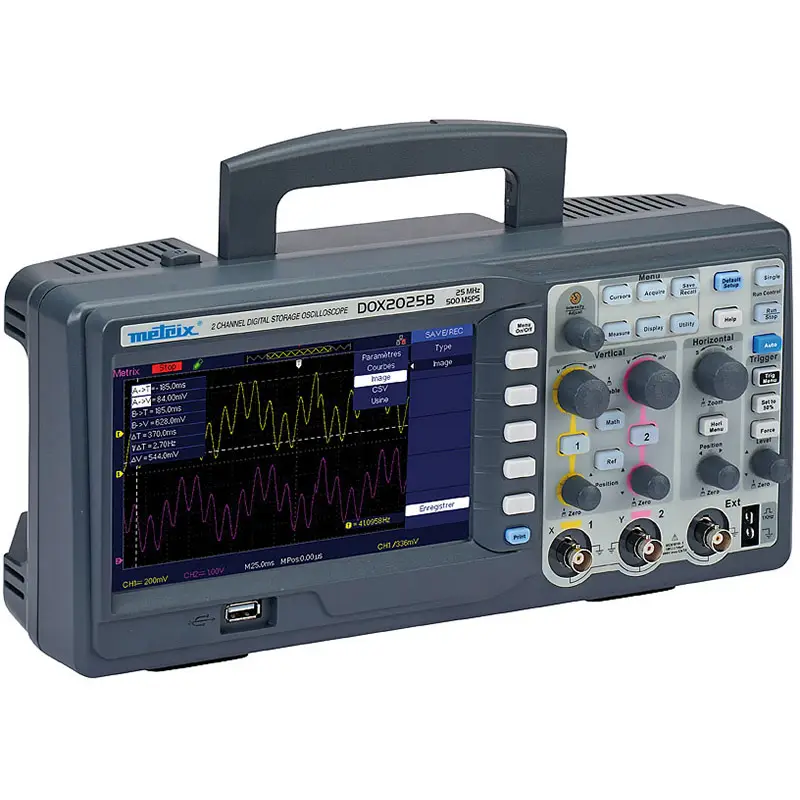

Mit dem Handgriff lässt sich das Oszilloskop leicht transportieren und die rutschfesten Füße sorgen für stabile Aufstellung auf dem Arbeitstisch.
Hohe Leistung und eine Vielzahl von Erfassungs- und Analyse-Funktionen
Die Signalerfassung und die Signalanalyse erfolgt auf 3 Ebenen, in Echtzeit oder im Zeitäquivalent. Die der Erfassungsspeicher weist eine Tiefe von 32K Punkten auf und über einen USB-Stift kann zusätzlicher Speicherplatz für eine optimale Analyse geschaffen werden. Die Empfindlichkeit beträgt vertikal in 12 Messbereichen von 2 mV/div bis 10 V/div und horizontal von 5 ns/div bis 50 s/div. Es stehen erweitere Funktionen zur Verfügung: einfache MATH-Funktionen + / – / x / ÷ sowie eine FFT-Funktion „in Echtzeit“ mit gleichzeitiger Anzeige der Kurven.
Praktische PASS/FAIL-Funktion: OK/NOK-Test anhand einer begrenzenden Hüllkurve.
Die mitgelieferte EASYSCOPE-Software ermöglicht die Bedienung des Geräts, Tests und die Übernahme von Kurven-Dateien und Bildschirm-Kopien.
Technische Daten
• 7-Zoll-LCD-Farbbildschirm 7, WGA-Auflösung 800×480
• Bedienerdialog in 5 Sprachen wählbar + Kontexthilfe in FR/EN
• Messwerterfassung: 2 Kanäle + Ext Trig und komplexe Triggerfunktionen
• Vertikal-Auflösung: 8 Bit (0,4 %)
• 32 automatische Messunge
• Cursor für manuelle Messungen, manueller, automatischer und Tracking-Modus
• Datenübertragung über USB und ETHERNET und RJ45 für Datenübertragung an PC
• IEC 61010-1 / 300 V CAT II
• 2 Kanäle mit 25 MHz + 1 Kanal für externen Trigger
• Zeitbasis 25 ns/div bis 50 s/div
• Abtastrate: SingleShot = 250 MS/s (2 Kanäle), 500 MS/s (1 Kanal) / Wiederholung = 10 GS/s
• Max. Speichertiefe: 32K Punkte
